グロア-C1
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
グロア-C1 | 仕様 | ||
動作 周波数 範囲 | 400MHz～960MHz | ||
バンド幅 | 40MHz | ||
インピーダンス | 50 Ω | ||
ゲイン(dBi) | 0.5dBi | ||
VSWR | <2 | ||
動作温度 | -40℃～+95℃ | ||
電力容量 | 4W | ||

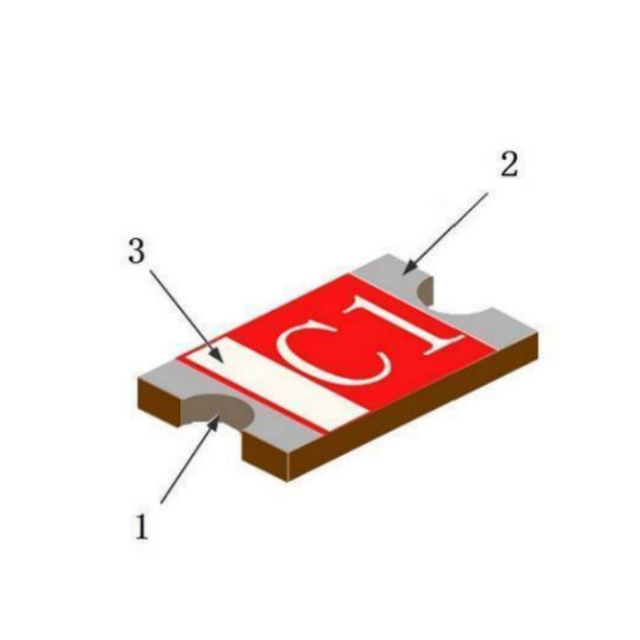

形 | シンボル | 寸法(mm) | |
| L | 3.2±0.1 | |
w | 1.6±0.1 | ||
T | 0.4±0.05 | ||
a | 0.6±0.1 | ||
製品紹介
① 超広帯域の周波数帯域をカバー
400MHz～960MHzの超広い周波数範囲をサポートし、433MHz、868MHz、915MHzなどの主流のISM帯域を完全にカバーします。単一のチップで複数の用途が可能になり、材料管理コストが削減されます。
② 小型SMD設計
寸法はわずか 3.2×1.6×0.4mm で、標準的な SMD パッケージを使用しているため、高密度 PCB レイアウトに適しており、コンパクトなデバイスの貴重なスペースを節約できます。
③ 優れたインピーダンスマッチング
50 オームの特性インピーダンスと VSWR <2.0 により、RF フロントエンド回路との最適なマッチングが確保され、信号反射が低減され、伝送効率が向上します。
④ 高い電力容量
最大 4W の入力電力をサポートし、従来の SMD アンテナの電力容量をはるかに超え、高電力伝送アプリケーションの要件を満たします。
⑤ 工業グレードの温度適応性
動作温度範囲: -40°C ～ +95°C で、産業機器の厳しい環境要件を満たし、極端な温度でも安定したパフォーマンスを保証します。
アプリケーションシナリオ
●IoTスマートメーター：水道・電気・ガスメーターなどの遠隔検針システムを無線通信で実現
●資産の追跡と測位: コンテナ追跡、ペット追跡、車両監視、その他の測位デバイス
●産業用無線センシング：FAセンサーや環境監視機器へのデータ伝送
●スマートホームデバイス：セキュリティセンサー、スマートドアロック、リモコンなどをワイヤレス制御
医療監視デバイス: ポータブル医療機器のワイヤレス データ アップロードと監視
よくある質問
Q: このアンテナはどのような無線通信プロトコルをサポートしていますか?
A: LoRa、Sigfox、Zigbee、およびさまざまな独自プロトコルをサポートし、400 ～ 960MHz の周波数帯域のほとんどの IoT 通信規格と互換性があります。
Q: アンテナを設置する際の注意点は何ですか?
A: データシートに記載されている PCB レイアウトの推奨事項に厳密に従ってください。金属物がパフォーマンスに影響を与えるのを防ぐために、アンテナの周囲には何もない場所を維持してください。
Q: マッチング回路は必要ですか?
A: 標準の 50 オーム設計は、ほとんどのアプリケーションに適しています。特殊なアプリケーションでの微調整のために、π 型マッチング回路を追加できます。
Q: アンテナ利得とは何ですか? A: 一般的なゲインは 0.5dBi で、短距離から中距離の無線通信アプリケーションに適しています。
Q: リフローはんだ付けには対応していますか?
A: はい、標準 SMD パッケージは自動配置とリフローはんだ付けを完全にサポートしています。
Q: 使用温度範囲はどれくらいですか?
A: 動作温度範囲は -40°C ～ +95°C で、産業用途の要件を満たしています。
