GL-OAN01
Asialeren
8517710000
100
承認されました
10000/日
| 数量： | |
|---|---|
電気的特性
GL-OAN01 | 仕様 |
動作 周波数 | 700-960Mhz、1710-2700Mhz、 3300-4200Mhz、4400-5000Mhz |
インピーダンス | 50Ω |
ゲイン(dBi) | 3.0dBi（890Mhz） 5.0dBi（2Ghz） 3.1dBi（3.7Ghz） 2.0dBi（4.8Ghz） |
VSWR | <3 |
動作 温度 | -40℃～+85℃ |
電力 容量 | 3W |
構造

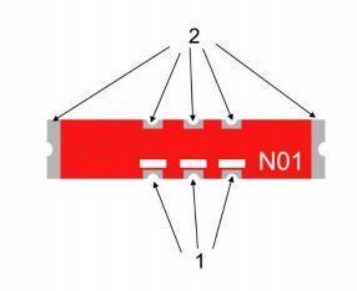

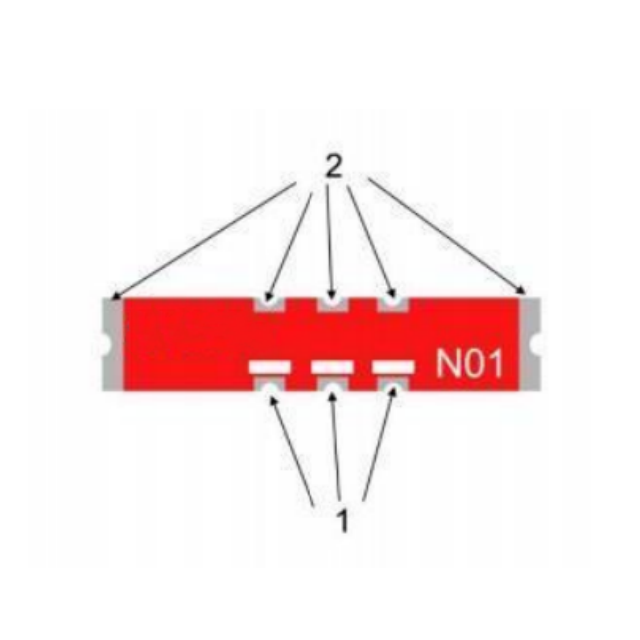

1 .アンテナ信号 フィード 2 アンテナ 溶接固定端 |
同様のアンテナ間の違い
部品番号 | GL-ONA01 | GL-CA-L01 | GLSY02 |
得 | 2-5 | 2-3.3 | 2 |
VSWR | 3 | 3.5 | 3.5 |
製品紹介
1.超小型設計
寸法わずか26.0×5.0×1.6mm（コインより小さい！）、公差±0.1mm。スペースが限られた5G/IoTデバイスに最適です。
2. マルチバンド 5G/4G/NB-IoT サポート
700 ～ 960MHz、1.71 ～ 2.7GHz、3.3 ～ 4.2GHz、および 4.4 ～ 5.0GHz 帯域をカバーします。 1つのモジュールで2G/3G/4G/5G(Sub-6G)/Cat1/NB-IoTに対応。
3. 高効率とゲイン
最大 87% (2GHz 帯域) のピーク効率と 6.1dBi のピークゲイン。温度・湿度の変化に対しても安定した性能を維持します。
4.産業グレードの信頼性
3W の電力容量で -40°C ～ +85°C の極限条件でも動作します。 RoHS準拠で耐湿性にも優れています。
5. 簡素化された統合
50Ω インピーダンスと明確な PCB パッド配線設計。迅速な実装のために、一致するネットワークの推奨事項が含まれています。
IoT スマート デバイス: 農業/産業監視における NB-IoT/CatM センサー
5G ルーター/ゲートウェイ: ホーム/エンタープライズ ネットワーク用のサブ 6GHz 接続
都市インフラ：スマートメーター/都市センサー用の小型アンテナ
ドローン通信: UAV テレメトリー用の軽量アンテナ (4.4-5.0GHz)
車載テレマティクス: -40°C コールドスタート機能を必要とする V2X モジュール
ポータブル医療機器: コンパクトなヘルス モニターの信頼できる信号
Q: GL-OAN01 はどの周波数帯をサポートしていますか?
A: 700 ～ 960MHz、1710 ～ 2700MHz、3300 ～ 4200MHz、および 4400 ～ 5000MHz (2G ～ 5G Sub-6GHz をカバー)。
Q: ピークゲインと効率はどれくらいですか?
A: 最大 6.1dBi のゲインと 87% の効率 (2GHz 帯域で)。バンド固有の値についてはスペック表を参照してください。
Q: このアンテナは産業環境に適していますか?
A: はい。 -40°C ～ +85°C での動作定格、耐湿性。
Q: この SMD アンテナはどのように取り付ければよいですか?
A: SnAgCu はんだリフロー プロファイル (ピーク 260°C、20 ～ 40 秒) を使用してください。完全なはんだ付けガイドラインについては、11 ページを参照してください。
Q: VSWR のパフォーマンスはどのようなものですか?
A: すべての動作帯域にわたって VSWR <3 (3 ページの仕様による)。
Q: インピーダンス整合コンポーネントは必要ですか?
A: 推奨されるマッチングネットワークが含まれています (5 ページ: シリーズ/シャントコンポーネント)。デフォルトの 50Ω インピーダンス。
Q: アンテナは製造用にどのようにパッケージ化されますか?
A: 2,000 個のリールにテープで留められています (テープ幅 44mm)。 IPC規格に従って防湿されています。
Q: 特別な保管要件はありますか?
A：-10℃～40℃、湿度30～70％で保管してください。酸化を防ぐため、硫黄や塩素への曝露を避けてください。
