GLSY02
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
Dimensions
ビュー図面 | シンボル | サイズ(mm) |
| L | 37.0±0.2 |
w | 8±0.1 | |
T | 3±0.1 |
電気仕様
GLSY02 | 仕様 | |
動作周波数-MHz | 700-2700 | |
インピーダンス | 50Ω | |
効率 | (700～960MHz) | 58% |
(1710～2170MHz) | 71% | |
(2300-2700Mhz) | 71% | |
VSWR | <3.5 | |
動作温度 | -40℃～+85℃ | |
電力容量 | 4W | |

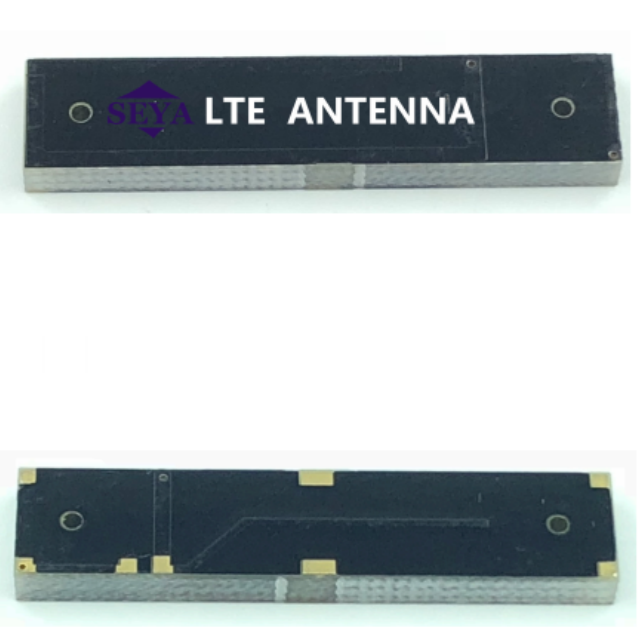

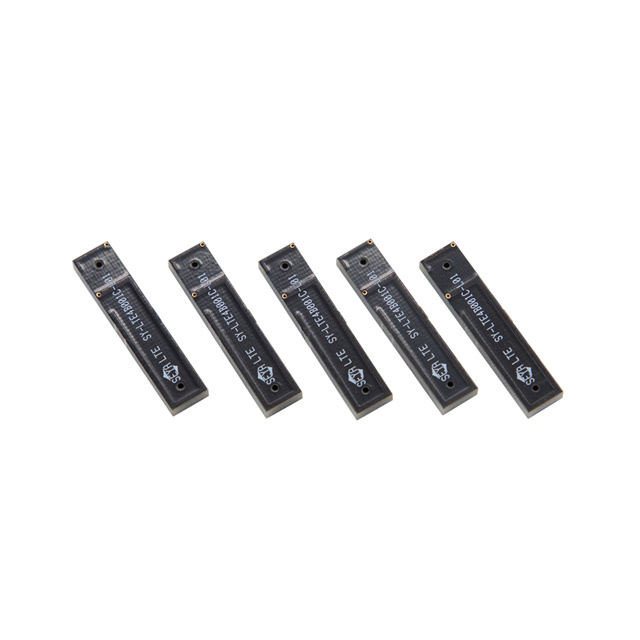

製品紹介
1. 超広帯域の周波数帯域をカバー
700～2700MHzの全周波数帯域をカバーし、2G/3G/4GおよびNB-IoTネットワークと互換性があり、調整可能なマッチング回路を通じて通信事業者の特定の周波数帯域（バンド5/8/28/41など）に正確に適応し、複数のネットワーク環境で安定した通信を確保できます。
2. 軍用レベルの環境適応性
-40°C～+85°C (MIL-STD-202H 規格に準拠) の広い動作温度範囲と 85% RH 湿度安定性により、自動車のプレインストールや屋外の産業機器などの過酷なシナリオの信頼性要件を満たし、極端な環境での連続動作を保証します。
3. 高効率放射特性
1710～2700MHzの周波数帯域で71%のピーク放射効率を達成し、これは従来のFR4 PCBアンテナより40%高いです。放射効率により、基地局のハンドシェイク失敗率が大幅に減少し、無線通信リンクの品質が最適化されます。
4.ハイパワーキャリングデザイン
4Wの連続電力耐性（EN 62368-1認証）をサポートし、Cat-M1高電力伝送モードに適応し、リモートのNB-IoTデバイスに安定した通信を保証し、電力不足による信号の中断を軽減します。
5.精密SMDプロセス
37.0±0.2×8±0.1×3±0.1mmの超小型サイズを採用し、IPC-A-610Gクラス3規格に準拠し、高密度SMT実装生産ラインにシームレスに統合でき、小型化された機器のスペース要件を満たします。
応用シナリオ
●オンボードT-BOXシステム：-40℃のコールドスタート環境でもeCall緊急通報接続率を確保
●産業用IoTゲートウェイ：高温作業場（85℃）での組み込みNB-IoTデータバックホール
●スマートメーターコレクション：複雑な建物の信号遮蔽にも対応するマルチバンド自動切替
●医療監視機器：3mmの超薄型設計でポータブル機器のスペース制限に対応
●自動販売機ネットワーク: 71% の高い放射効率により、金属キャビネット内の信号強度が向上します。
よくある質問
Q: 外部整合回路は必要ですか?
A: π 型マッチングネットワークは、デバイスのターゲット周波数帯域に応じてカスタマイズする必要があります (リファレンス設計: 700MHz 周波数帯域は 2.2nH+1pF に適応し、2.6GHz 周波数帯域は 3.9nH+0.6pF に適応します)。
Q: 金属ケースはパフォーマンスにどのような影響を与えますか?
A: 金属部品との間隔は 15mm 以上確保することをお勧めします。接地層の面積は 40×40mm 以上必要です。
Q: 効率パラメータテストの基準は何ですか?
A: テストは 3D マイクロ波暗室 (SATIMO StarLab) で実施され、CTIA テスト プラン V3.5.1 規格に厳密に準拠しています。
Q: 5G NR 周波数帯域はサポートされていますか?
A: 最大 2700MHz をカバーし、n5/n8/n28 などの Sub-1GHz 5G 周波数帯域のみをサポートします (n78/n79 帯域には高周波数バージョンが必要です)。
Q: VSWR<3.5 は伝送に影響しますか?
A: 1710 ～ 2170MHz の周波数帯域では、実際の VSWR は 2.8 以下 (スミス チャートを参照)、反射損失は <-10dB であり、通信伝送要件を満たしています。
Q: 大量注文の場合、納期はどれくらいですか?
A: 標準製品は 7 日以内に納品され、OEM カスタマイズ (バンド/ケーブル) は 15 日以内に納品され、最小注文数量 (MOQ) は 1,000 個です。
