GL-31H2450-S85
Asialeren
8517710000
100個
受け入れられました
10000PC/日
| 数量： | |
|---|---|
仕様 | ||
部品番号 | GL31H2450-S85 | |
中心周波数 | 2450 | MHz |
帯域幅 | 90（分） | MHz |
リターンロス | -9.6 (最大) | dB |
ピークゲイン | 3.78 | dBi |
インピーダンス | 50 | オーム |
動作温度 | -40～+85 | ℃ |
最大出力 | 1 | W |
はんだ付けに対する耐性 熱 | 10(@260℃) | 秒 |
分極 | リニア | |
アジマスビーム幅 | 全方向性 | |
終了 | Cu / Sn (鉛レス) | |
類似製品間の違い
部品番号 | GL-31H2450-S85 | GL-OAN01 |
周波数-Mhz | 2450 | 700-5000 |
ゲイン dBi | 3.78 | 3 |
製品紹介
デュアル機能互換性: この GL31H2450 - A27S チップ アンテナは、2.4G ネットワークと Bluetooth 接続の両方向けに設計されています。これにより、デバイスは 2.4G WiFi 周波数を介してシームレスに通信できると同時に、Bluetooth 接続もサポートされ、単一コンポーネントで多用途のワイヤレス機能を提供します。

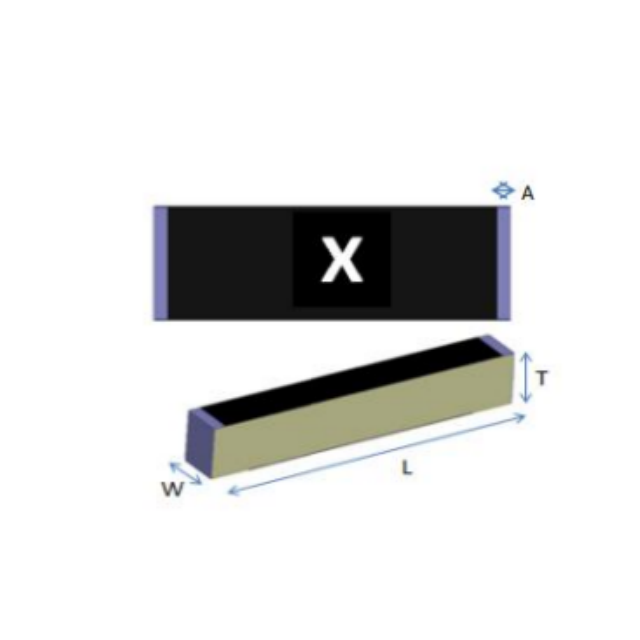

コンパクトサイズ： L=3.2±0.20mm、V1=1.6±0.20mm、T=0.5±0.10mmと非常にコンパクトです。そのため、スマートフォン、スマートウォッチ、小型 IoT デバイスなど、スペースが 1 ミリ単位でも重要となる、スペースに制約のある電子デバイスにとって理想的な選択肢となります。
優れた電気的特性: 中心周波数は 2450 MHz、帯域幅は 90 MHz (最小)、ピーク ゲインは 3.78 dBi です。これらの特性により、効率的な信号の送受信が保証され、強力で安定したワイヤレス接続が可能になります。 -9.6 dB (最大) のリターンロスも効果的な電力伝送を示し、信号反射を低減します。
広い動作温度範囲: -40 ～ +85 °C で動作するこのアンテナは、さまざまな環境で機能します。寒い屋外環境であっても、暑い産業環境であっても、アンテナはそのパフォーマンスを維持できるため、幅広い用途に適しています。
高品質のはんだ付けと耐久性: アンテナは良好なはんだ付け性を備えており、最大 260 °C で 10 秒間のはんだ付け熱に耐えることができます。また、熱衝撃、高温および低温耐性、湿度テストなどの複数の信頼性テストにも合格しています。これは、回路基板への接続が長期にわたって信頼性が高く、使用中の過酷な条件に耐えられることを意味します。

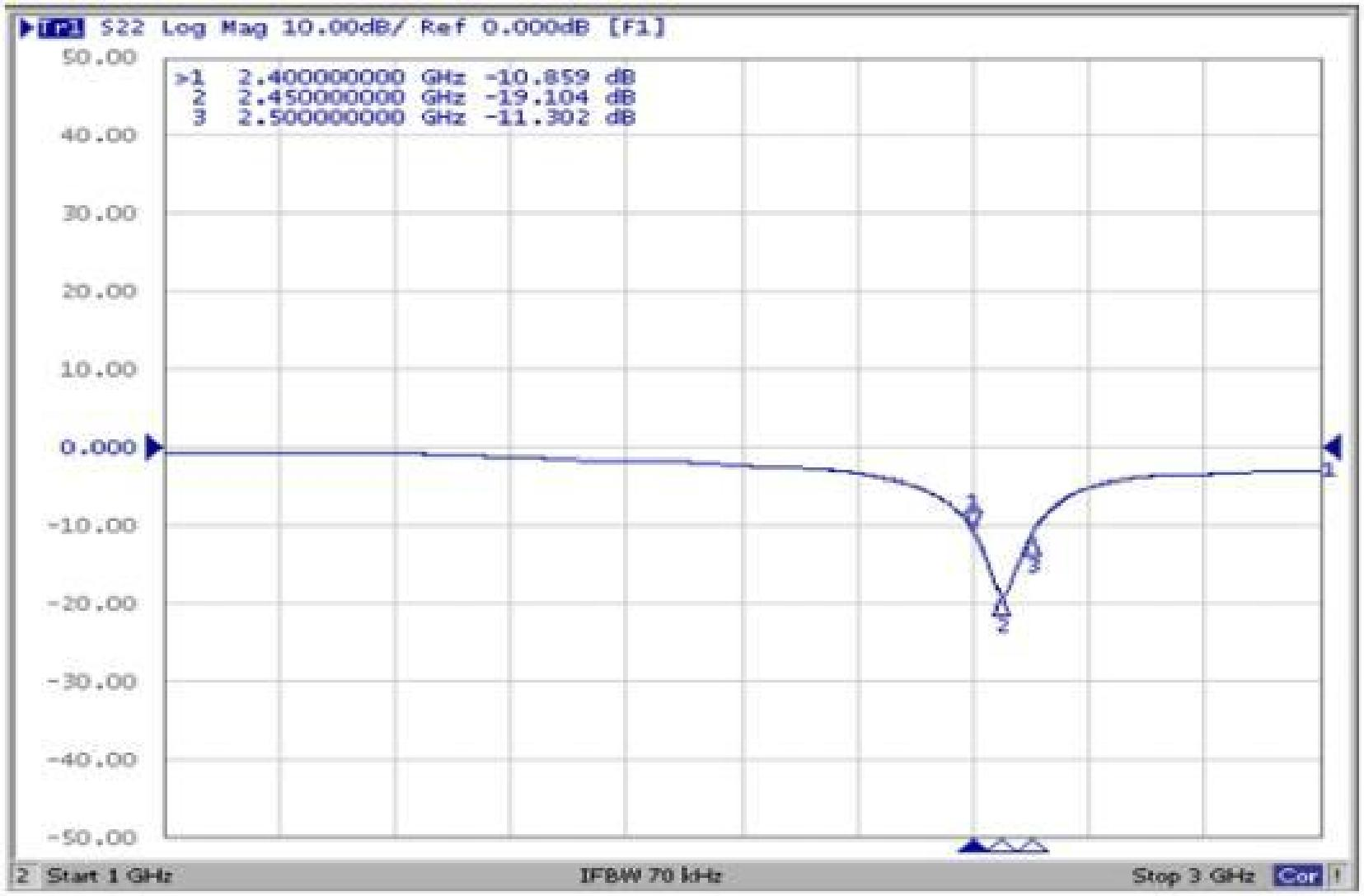

VSWR

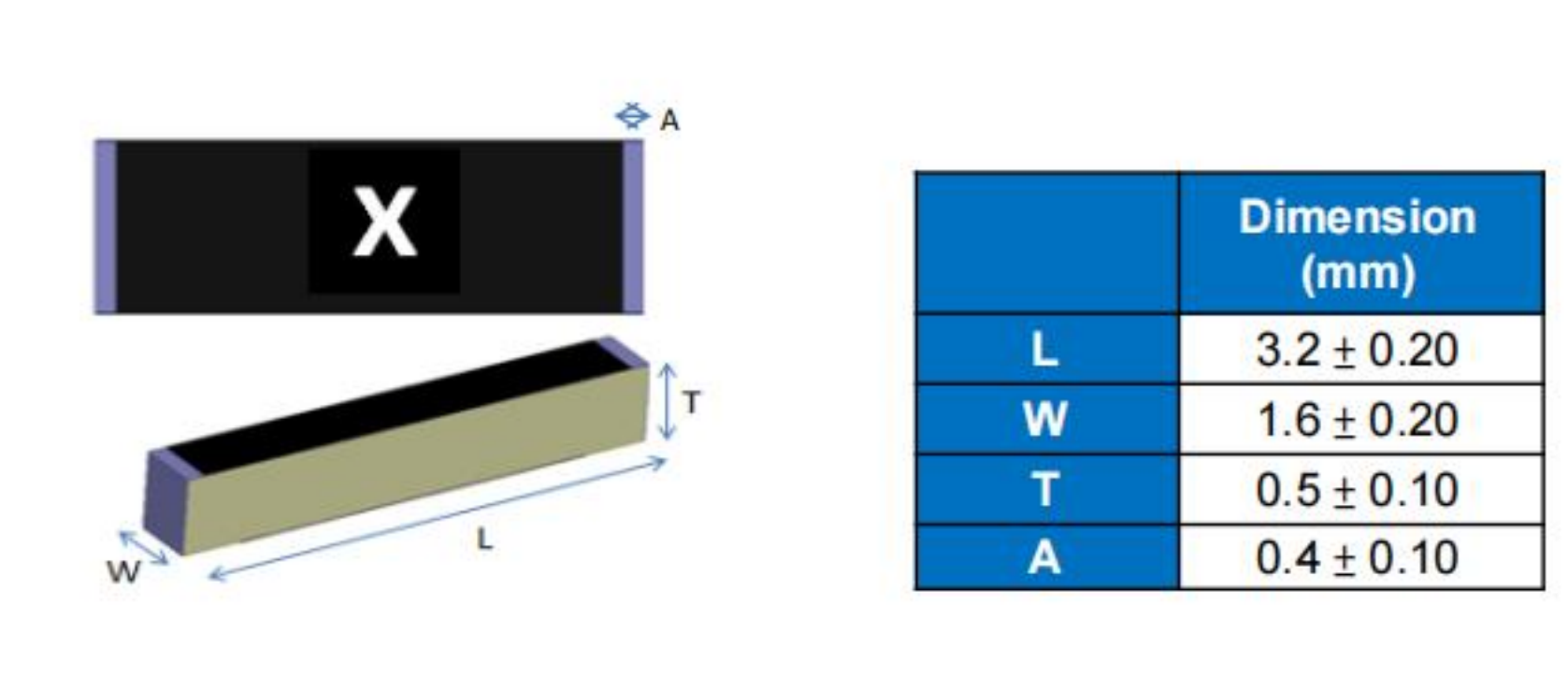

Dimensions
アプリケーションシナリオ
IoT センサーとスマート ホーム デバイス (スマート ロック、サーモスタットなど)。
ウェアラブル技術と医療監視機器。
産業オートメーションおよびワイヤレス制御システム。
家庭用電化製品 (Bluetooth ヘッドフォン、ワイヤレス スピーカーなど)。
自動車テレマティクスおよび GPS 追跡モジュール。
よくある質問
Q:このアンテナはどのような無線規格をサポートしていますか?
A:2.4GHz WiFi (802.11b/g/n) および Bluetooth (BLE 5.0/4.2) をサポートしています。
Q:外部整合回路は必要ですか?
A: はい、特定のアプリケーションに基づいてマッチング回路が必要です (評価ボードの設計を参照してください)。
Q:アンテナの寸法はどれくらいですか?
A: コンパクトサイズ: 3.2mm (長さ) x 1.6mm (幅) x 0.5mm (高さ)。
Q:リフローはんだ付けに耐えられますか?
A: はい、260°C で最大 10 秒間のリフローはんだ付け用に設計されています。
Q:使用温度範囲はどれくらいですか?
A:-40°C ～ +85°C、産業および屋外での使用に適しています。
Q: 2450MHz でのピークゲインはどれくらいですか?
A:3.78dBi、強力な信号伝送を保証します。
Q:このアンテナは RoHS に準拠していますか?
A: はい、RoHS 環境基準を満たしています。
Q:アンテナは設置前にどのように保管する必要がありますか?
A: 最適なはんだ付け性を得るには、乾燥した環境 (-10°C ～ 40°C、湿度 30 ～ 70%) に保管し、6 か月以内に使用してください。
