GLCA-L01
Asialeren
8517710000
100個
受け入れられました
10000PC/日
| 数量： | |
|---|---|
GL CA-L01 | 仕様 | |
動作 周波数 | 824M-960MHz、 1710M-2 700MHz | |
インピーダンス | 50Ω | |
ゲイン(dBi) |
(700～960MHz) | 3.3dBi （ピーク） |
(1710～2170MHz) | 2.0dBi （ピーク） | |
(2300-2700Mhz) | 2.0dBi （ピーク） | |
VSWR | <3.5 | |
動作温度 | -40℃ ～+85 ℃ | |
電力 容量 | 4W | |

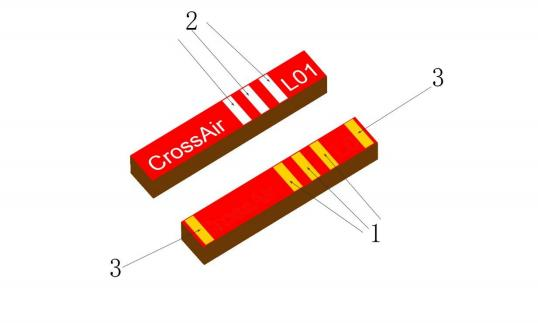

超コンパクトな SMD 設計 – 寸法はわずか 23.0×3.5×1.6mm で、スペースに制約のある IoT およびモバイル デバイスに最適です。
マルチネットワーク互換性 – LTE/4G/3G/2G/WCDMA/GSM/CDMA/NB-IoT (824-960MHz および 1710-2700MHz) をサポートします。
高効率パフォーマンス – ピーク効率は 3.36dBi ピーク ゲイン (低帯域) で 52.8% (1710 ～ 2170MHz) に達します。
堅牢な環境安定性 – -40°C ～ +85°C で動作し、湿度の変化に耐えます。
簡単な統合 – 50Ω インピーダンスを備えた SMD パッチ設計と、最適なチューニングのためのマッチング回路の推奨事項。
IoT および M2M デバイス – コンパクトなアンテナを必要とする NB-IoT センサー、スマート メーター、アセット トラッカーに最適です。
ウェアラブル テクノロジー – スマートウォッチ、医療用ウェアラブル、フィットネス トラッカーで 4G 接続を可能にします。
産業用ルーター/ゲートウェイ – LTE モデム、PLC、およびファクトリー オートメーション システム向けの信頼性の高い信号。
家庭用電化製品 – タブレット、POS 端末、ポータブル Wi-Fi ホットスポットに統合されます。
自動車テレマティクス – 車両トラッカー、OBD ドングル、車内接続モジュールをサポートします。
GLCA-L01はどの周波数帯をカバーしますか?
デュアルバンド: 824 ～ 960MHz (LTE B5/B8 など) および 1710 ～ 2700MHz (LTE B1/B3/B7 など)。
外部整合回路は必要ですか?
はい、調整が必要です (推奨インダクタ値については 4 ページを参照してください: 22nH シリーズ 1、18nH シャント 1)。
一般的な VSWR とは何ですか?
<3.5 (5 ページごとに 1.59 @ 920MHz、1.19 @ 1.74GHz でテスト)。
湿度は性能にどのような影響を与えますか?
5 ～ 95% の湿度で安定ですが、酸化を防ぐために乾燥した保管 (30 ～ 70% RH) が必要です。
どのような PCB レイアウトが推奨されますか?
50Ω の伝送線とグランド クリアランスが必要です (3 ページの図を参照)。
ハイパワーにも対応できるのでしょうか？
定格電力容量は 4W (3 ページ) で、ほとんどの IoT/モバイル アプリケーションに適しています。
ピーク効率範囲とは何ですか?
8 ～ 52.8% (帯域によって異なります。7 ページあたり 960MHz で 20%、2170MHz で 52.8%)。
RoHSに準拠していますか?
はい、環境安全性に関する RoHS 基準を満たしています (1 ページ)。
