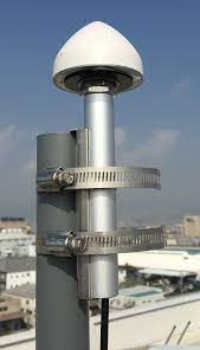

GL-DY225
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
アイテム | 仕様 | |
アンテナ | 中心周波数 | 1575.42±3MHz/1602-1610 |
バンド幅 | CF±5MHz | |
分極 | RHCP | |
得 | 5dBic@100mm グランドプレーン（天頂） | |
VSWR | ＜1.5 | |
インピーダンス | 50Ω | |
軸比 | 4dB@90°、6dB@20° | |
寸法 | 25*25*6mm | |
LNA | 得 | 40dBtyp. |
フィルター | 2 フィルター プレフィルター メディアンフィルター | |
雑音指数 | ＜2.5dB | |
帯域外減衰 | 50dB@CF±50MHz | |
供給電圧 | DC2.7～10V | |
消費電流 | ＜25mA | |
VSWR | ＜1.5 | |
機械式 | コネクタ | TNC |
レドーム素材 | ABS | |
取付方法 | スクリュー | |
環境 | 動作温度 | -40℃～+85℃ |
相対湿度 | 最大95% | |
侵入保護 | IP67 | |
振動 | 3軸、10～200Hz、スイープ15分、3G | |
ショック | 縦軸：50G、その他の軸：30G | |
環境に優しい | ROHS準拠 | |
ESD保護 | 15KV空中放電 | |
製品紹介
1. 軍用グレードの極限環境保護
3 軸 200Hz 振動および 50G 衝撃テスト (15 分間の周波数スイープ)、IP67 防水、-40°C ～ 85°C の温度範囲に合格し、ミサイル母艦、装甲車両などの GJB 150A-2009 軍事規格要件を満たしています。
2. 40dBの超強力な信号強化
50dBの帯域外減衰(±50MHz)を備えたデュアルステージフィルタリングアーキテクチャ(プレフィルタ+IFフィルタ)により、5G基地局やレーダー局などの干渉が強いエリアでも測位誤差が0.5メートル未満を保証し、従来のアンテナと比較して精度が5倍向上しました。
3. ナノスケールの微細化
25×25×6mm のこのアンテナは、世界最小の GNSS アンテナの 1 つ (前世代より 58% 小型化) で、手術ロボットの測位、警察用ドローン、航空宇宙ペイロードなどの要求の厳しいアプリケーション向けに設計されています。
4. ワイドボルテージインテリジェント電源
2.7 ～ 10V の超広範な電圧入力 (消費電力 <25mA)、車両のコールド スタート (9V) からバッテリー電源 (3V) へのシームレスな切り替えをサポートし、電圧変動許容差は ±300% に達します。
5. 工業用グレードの電磁保護
15kV の空中放電 ESD 保護 + フルメタル シールド キャビティにより、医療機器/変電所のシナリオにおける静電気破壊のリスクを解決し、寿命を 100,000 時間に延長します。
アプリケーションシナリオ
国防および軍事産業: 個別測位システム、装甲車両ナビゲーション端末
精密医療: 手術ナビゲーション ロボット、モバイル CT 位置決め
航空宇宙: ロケット搭載測位、衛星ペイロード通信
エネルギーインフラ： 変電所検査ロボット、石油パイプライン監視
インテリジェント交通: 高速鉄道のブラックボックス、自動運転の知覚冗長性
よくある質問
Q: 40dB ゲインは自己発振しますか?
A: デュアル フィルター アーキテクチャによりフィードバックが抑制され、帯域外抑制は 50dB 以上で、実際の測定では自励励起はありません (IEC 62138 規格を参照)。
Q: 軸比 4dB@90° の意味は何ですか?
A: 大きな傾斜角（低い衛星仰角）での信号の安定性を確保し、高層エリアでの測位可能性を 70% 向上させます。
Q: 2.7V の低電圧で起動するにはどうすればよいですか?
A: 低電圧起動チップ (-40℃/2.7V 起動電流 <5mA) を内蔵しており、車両のコールドスタートの問題を解決します。
Q: SMA に対する TNC コネクタの利点は何ですか?
A: ねじロック耐振動性が 3 倍向上 (振動 200Hz 対 SMA 50Hz)、ヘリコプター/ショベルに適しています。
Q: 15kV ESD を達成するにはどうすればよいですか?
A: アンテナ基板には IEC 61000-4-2 レベル 4 に準拠した TVS アレイ (応答時間 <1ns) が統合されています
Q: 厚さ6mmの金属筐体に埋め込むことはできますか?
A: 外部にある必要があります。金属干渉を隔離するにはナノ吸収材（オプションのANT-ABS01）の使用をお勧めします。
