GL-DY008F
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
アイテム | 仕様 | |
アンテナ | 周波数範囲 | 1565.42-1605.89MHZ |
帯域幅 | 40MHz以上(リターンロス10db) | |
分極 | RHCP | |
軸比 | 3dB(最大) | |
VSWR | ≦1.5 | |
インピーダンス | 50ῼ | |
得 | 2dBi(天頂) | |
Dimensions | 25*25*4mm | |
LNA | 得 | 27dB±3dB typ (DC=3V) |
雑音指数 | 1.20dB 以下（DC=3V） | |
フィルタの挿入損失 | <3dB | |
電圧 | 2.75-5V | |
現在 | 16±2mA (DC=3±0.5V) | |
外部干渉の抑制 | 最小35dB(800MHz-950MHz) | |
1800MHz～1990aMHz | ||
機械仕様 | レドームの寸法 | 48.4×36.9×16MM |
レドーム素材 | ABS | |
重さ | 75±5g | |

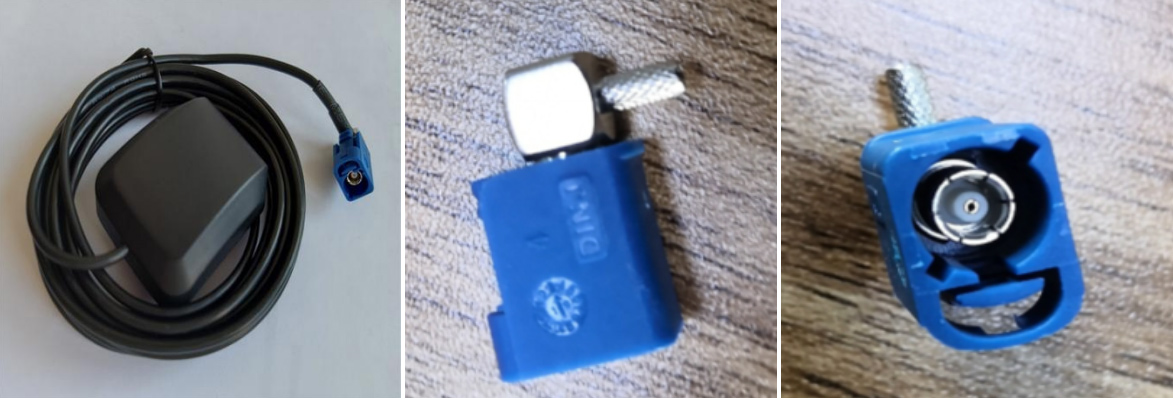

コネクタ | Fakra C メスまたは SMA | |
レドームの色 | 黒 | |
ケーブルモデル | RG174、ブラック | |
ケーブル長 | 3m | |
特徴 | 高安定性、直線性、一貫性、高利得、帯域外干渉抑制、低雑音指数 | |
応用 | 自動車ナビゲーション、物流測位など | |
アンテナテスト
|
|
| ゲインテスト | VSWRテスト |
|
|

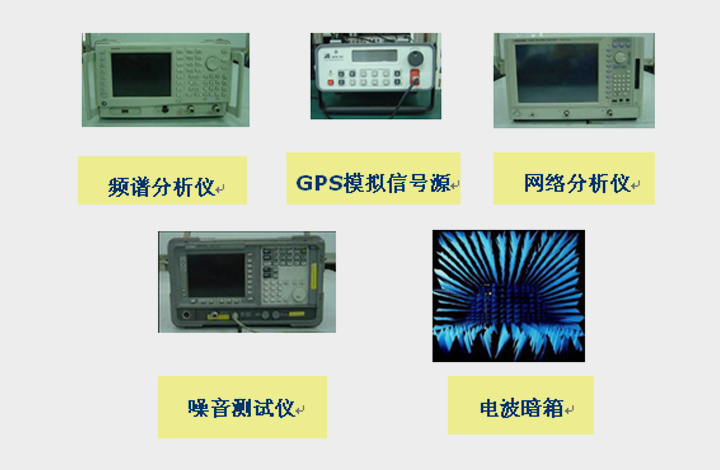

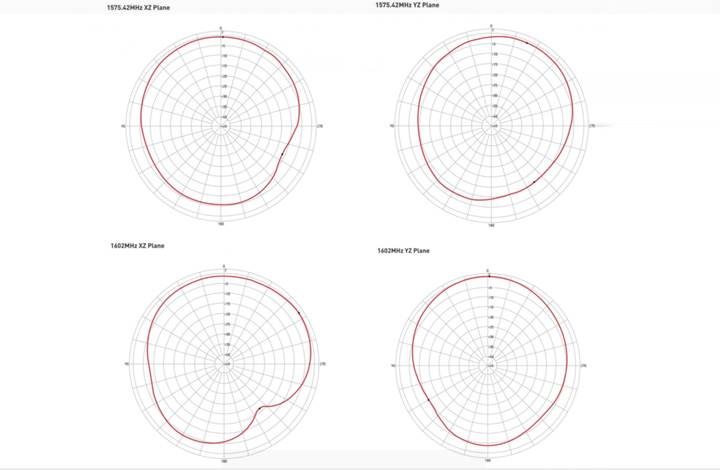

試験装置 | 放射パターン |
差別化比較
| 比較寸法 | GL-DY008F | GL-DY008 |
| コアの位置決め | ナビゲーション測位アンテナ (GLONASS/GPS サポート) | GPS/Glonass 磁気アンテナ |
| 周波数範囲 | 1565.42～1605.89MHz | 1575.42±1MHz/1601～1610MHz |
得 | アンテナゲイン：2dBi(天頂) LNAゲイン ：27dB±3dB typ (DC=3V) | LNAゲイン:28±2dB |
| コネクタ | Fakra C メスまたは SMA | SMAオス |
製品紹介
高ゲインと安定性：GL-DY008Fは天頂で2dBiのゲインを提供し、1565.42～1605.89MHZの周波数範囲内で安定した信号受信を保証します。この高い利得は、自動車ナビゲーションや物流測位など、信頼性の高い信号強度を必要とするアプリケーションに有益です。
低雑音指数：最大 1.20 dB (DC = 3V) の雑音指数により、アンテナは信号干渉を最小限に抑えます。この低ノイズ特性は、特に車車間通信システムなど、ノイズによって通信が中断される可能性があるシナリオでは、クリアで正確なデータ送信にとって非常に重要です。
優れた帯域幅とリターンロス：最小40MHz（リターンロス10db）の帯域幅を備えており、効率的な信号転送が可能です。広い帯域幅により、アンテナは動作帯域内のさまざまな周波数を処理できることが保証され、また、低いリターンロスにより信号反射が低減され、信号品質が最適化されます。
効果的な干渉抑制：GL-DY008Fは、800MHz～950MHzおよび1800Mhz～1990aMHz帯域で最小35dBの外部干渉抑制を提供します。この機能により、不要な信号を除去し、安定した接続を維持できるため、複数の無線信号が存在する環境での使用に適しています。
小型・軽量設計：長さ25254mm、レドーム寸法48.4×36.9×16MM、重量75±5gのアンテナは小型・軽量です。これにより、車載ナビゲーションシステムや物流追跡装置などのさまざまな機器に、過剰な重量やスペースをとらずに簡単に取り付けることができます。
アプリケーションシナリオ
自動車用ナビゲーション システム: リアルタイムの車両追跡のための GPS 精度が向上します。
物流およびフリート管理: 貨物監視のための信頼できる位置を提供します。
アウトドア アドベンチャー ギア: 遠隔地や険しい地形でのハンドヘルド デバイスをサポートします。
スマート農業: IoT 機器と統合して精密農業を実現します。
よくある質問
Q:どのようなコネクタのタイプが利用可能ですか?
A: オプションには、柔軟な統合のための Falxra C メスまたは SMA コネクタが含まれます。
Q:アンテナは防水ですか?
A: ABS レドームと堅牢な設計により、ほこりや湿気に対する耐性が保証されます (IP67 推定)。
Q: LNA にはどのような電源が必要ですか?
A: 2.75 ～ 5V で動作し、消費電流が低く (3V で 16±2mA)、バッテリ駆動のデバイスに最適です。
Q:このアンテナは GLONASS/Galileo システムで動作しますか?
A: はい、その広い周波数範囲はマルチ GNSS 互換性をサポートしています。
質問:ケーブルの長さはどのくらいですか?
A: 車両や機器に簡単に設置できるように、3 メートルの RG174 ケーブルが付属しています。
Q: 4G/5G 干渉は抑制されますか?
A: はい、800 ～ 950MHz および 1800 ～ 1990MHz の帯域で >35dB の抑制を実現します。
Q:天頂でのゲインはどれくらいですか?
A: 天頂で 2dBi のゲインを実現し、衛星信号を直接受信します。
