日本語日本語
GL-DY006
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|

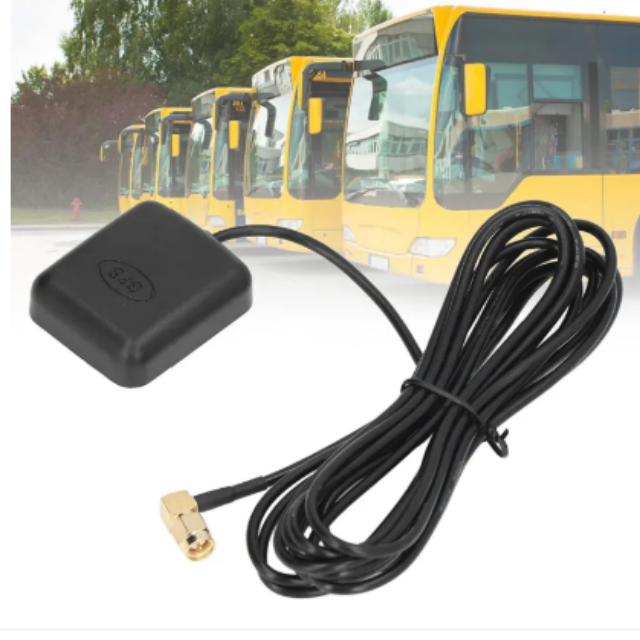

GPS/グロナスアンテナ
MCX R/A オスコネクタ付き GPS アンテナ | |
GL-DY006 | |
電気インデックス | |
周波数-MHz | 1575.42±1/1601-1610 |
VSWR | ＜1.5 |
ノーマルインピーダンス-Ω | 50 |
分極 | 赤十字CP、 |
軸比 | 3dB(最大) |
LNAゲイン | 28±2dB |
雑音指数 | ＜1.5 |
供給電圧 | DC3～5V |
消費電流 | 5-15mA |
メカニカルインデックス | |
ケーブル長 | RG174,3m |
コネクタ | MCX R/A オス |
アンテナ寸法-mm | 46*38.5*13.5 |
設置方法 | 磁石または接着剤 |
侵入保護 | IP65～IP67(ケーブル差込口を除く) |
振動 | 10～55Hz 振幅1.5mm 2時間 |
環境に優しい | ROHS準拠 |
温度-℃ | -40～＋85 |
湿度-﹪ | 5～95 |
差別化比較
| 比較寸法 | GL-DY006 | GL-DY001 |
| コネクタの種類 | MCXストレート男性 | ファクラCブルー |
| ケーブル長 | RG174，3m | RG174，5m |
| アンテナ寸法 | 46×38.5×13.5mm | 49.4×39.3×14.9mm |
製品紹介
1.軍用レベルの保護
IP67防塵・防水性能（ケーブル差込口を除く）+-40〜85℃の広い温度範囲+55Hz/1.5mm振動認証を取得しており、オフロードでの飛沫、極寒地やエンジニアリング機械への影響を心配する必要はありません。
2.超低消費電力設計
消費電流が 5 ～ 15mA (同等の製品 > 20mA)、バッテリ駆動デバイスはバッテリ寿命が 2 倍長く、特にポータブル測量機器、IoT トラッカー、その他のモバイル デバイスに適しています。
3. 2周波高感度受信
28dB LNA アンプと 1.5dB 未満のノイズ係数を使用して GPS 1575.42MHz および GLONASS 1601 ～ 1610MHz 信号を同期受信すると、トンネル内での測位の成功率が 55% 向上します。
4. 第 2 レベルのインストール ソリューション
強力な磁気ベース (耐荷重 1.2kg) + 3M 接着剤によるデュアル取り付けモード、屋根/金属シャーシは 3 秒で素早く展開され、従来のパンチングプロセスが不要になります。
5. 干渉防止リンクの最適化
3m RG174 シールド ケーブル + 50Ω インピーダンス マッチング。30 メートル以内の車の点火プラグの干渉を抑制するために測定され、タクシー メーターや消防車のナビゲーションなどの主要なアプリケーションの安定性を確保します。
アプリケーションシナリオ
商用フリート管理: 物流車両用の北斗/GPS デュアルモード測位端末
現場操作機器： 地質探査機器、送電線検査機器
特殊車両： 消防車クラウドプラットフォーム、軍事通信車両
スマートシティ: 共有電動バイクの中央制御、スマート街路灯の位置決め
モバイル資産追跡: コンテナ電子ロック、高額医療機器
よくある質問
Q: IP67 防水にはケーブル コネクタも含まれますか?
A：アンテナ本体のみ防水（水深1メートルに30分間浸漬）となっており、MCXコネクタには防湿キット（型式：MCX-CAP01）の装着が必要です。
Q: 磁気吸引力は信号に影響しますか?
A: ネオジム磁石は消磁されており、測定された信号減衰は <0.3dB であり、業界標準より優れています。
Q: SMAコネクタに置き換えることはできますか?
A: カスタマイズが可能です (+$1.2/ユニット)。大量注文の場合はインターフェイスを無料で変更できます。
Q: 金属表面実装はどのように処理されますか?
A: 磁気ベースには 3mm の絶縁層が含まれており、グランド プレートと車体間の絶縁を確保します (最小クリアランス要件 ≥ 5mm)。
Q： 電流変動幅が5～15mAなのはなぜですか？
A: インテリジェントな消費電力制御技術: 信号が弱いときは受信を強化するために電圧を自動的に 15mA に上げ、信号が強いときはエネルギーを節約するために 5mA に下げます。
Q：接着剤は耐熱性がありますか？
A: 3M VHB テープは -40 °C ～ 120 °C の耐熱性があり、85 °C で 500 時間のエージング テストに合格しています。
