GL-DYP0827
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
電気仕様 | ||
周波数範囲 | 790～960MHz | 1710～2700MHz |
VSWR | ≤1.4 | |
得 | 7dBi | 9dBi |
水平ビーム幅 | 65° | |
垂直ビーム幅 | 55° | |
前後比 | ≥15dB | |
分極 | 垂直 | |
入力インピーダンス | 50Ω | |
最大入力電力 | 50W | |
雷保護 | DCアース | |
機械仕様 | ||
入力コネクタの種類 | N女性 | |
インストール | 壁への取り付け | |
Dimensions | 210×180×43mm | |
アンテナ重量 | 0.5kg | |
放射素子の材質 | AI | |
レドーム材質 | ABS | |
動作温度 | -40℃～+65℃ | |
同様のアンテナ間の違い
部品番号 | GL-DYP0827 | GL-DYP04 | GL-DYP11 |
得 | 7/9 | 4/7 | 11 |
VSWR | 1.4 | 1.5 | 1.8 |
製品紹介
1. デュアルバンドの高性能カバレッジ
790-960MHz (7dBi) + 1710-2700MHz (9dBi) デュアルバンド調整、2G/3G/4G/LTE および IoT バンドを完全にサポートし、VSWR≤1.4 により信号損失を 22% 削減します。
2. インテリジェントなビーム精度伝送
65°×55°のゴールデンビーム角度設計、カバレージエリアが40%増加、≥15dBのフロントエンド比により、隣接する周波数干渉を効果的に分離し、密集した都市部での信号純度を確保します。
3. 工業用グレードの全天候型保護
ABS紫外線防止シェル+アルミニウム合金ラジエーター、-40℃〜65℃の極端な環境でも安定した動作、DC接地雷保護設計はIEC61000-4-5認証に合格しました。

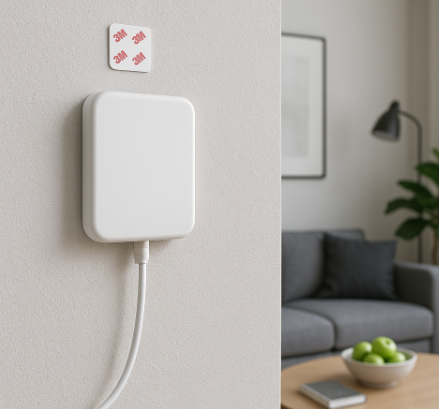

4. シンプルな壁掛け統合
210×180×43mmの超薄型設計（わずか0.5kg）、標準的な壁掛けブラケット、3分間の迅速な展開、壁/塔に設置可能。
5. ハイパワーで長時間動作
50W の超高入力電力容量 (類似製品の平均 30W) は、熱放散の減衰のリスクなしに 7 × 24 時間の全負荷動作をサポートします。
アプリケーションシナリオ
1. スマートビルディング：ビルセキュリティ監視バックホール/スマートメーターコンセントレーター
2.産業用IoT：工場設備状態監視・遠隔PLC制御システム
3. 農村ネットワークのカバー範囲: 遠隔地信号中継局/農業用センサーゲートウェイ
4. 緊急通信：臨時指令センター基地局・災害救助車両ネットワーク
5.専用ネットワーク：鉱山エリア通信システム/港湾クレーン遠隔制御
よくある質問
Q: 2 つの周波数帯域の信号を同時に受信できますか?
A: デュアル周波数帯域は独立して動作し、790 ～ 960 MHz と 1710 ～ 2700 MHz の同時送信をサポートします。
Q: ABS シェルは屋外で何年間使用できますか?
A：UV保護コーティング、3000時間のキセノンランプ老化試験に合格、寿命≧8年（温度≦55℃環境）。
Q: アース線は必要ですか?
A: DCアース線(PE端)の接続が必要です。避雷効果は接地抵抗 <4Ω に依存します。
Q: 5G NR帯域をサポートしていますか?
A: n3 の一部の周波数帯域 (1800MHz) のみをサポートします。フル 5G にはオプションの 3.5GHz モデルが必要です。
Q: 水平ビーム角度は調整できますか?
A: 65°に固定されており調整はできませんが、地形の違いに対応できるようブラケットにより±15°のピッチ角度調整に対応しています。
Q: 50W 電力の機器要件は何ですか?
A: 出力電力が 30dBm 以上の RF デバイスを装備する必要があります。
