GL-DY7040V11
Asialeren
8517710000
100個
受け入れられました
10000PC/日
| 数量： | |
|---|---|
電気仕様 | |||
周波数範囲-MHz | 698-960 | 1710-2700 | 3400-4000 |
VSWR | ≤1.8 | ||
ゲイン dBi | 10/10.5/11 | ||
水平ビーム幅 | 85°/65°/60° | ||
垂直ビーム幅 | 65°/55°/50° | ||
前後比-dB | ≥15 | ||
相互変調 IM3(2x33dBm)-dBc | ≤-150 | ||
分極 | 垂直 | ||
入力インピーダンス-Ω | 50 | ||
最大入力電力-W | 50 | ||
雷保護 | DCアース | ||
機械仕様 | |||
入力コネクタの種類 | NK | ||
インストール | 竿持ち | ||
寸法-mm | 440×210×65 | ||
アンテナ重量-KGS | 1.2 | ||
放射素子の材質 | AI | ||
レドーム材質 | ABS | ||
動作温度 | -40℃～+65℃ | ||
取付金具-mm | ￠35～￠60 | ||
定格風速-m/s | 60 | ||
| 周波数範囲 | GL-DY7040V11 | GL-DY8038V11 |
| 周波数範囲 | 698～960MHz、1710～2700MHz、3400～4000MHz | 806～960MHz、1710～2700MHz、3400～3800MHz |
| 前後比 | ≧15dB（全帯域仕様） | ≥15dB |
寸法図

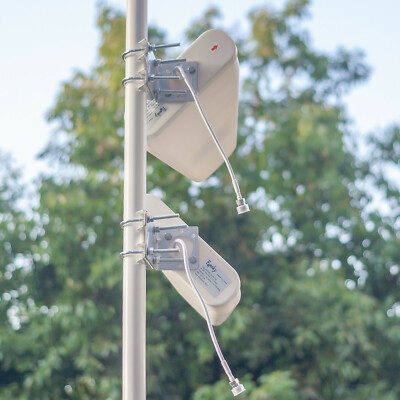

製品紹介
1.トリプルバンドの超広帯域カバレッジ
698 ～ 960MHz (2G/4G ローバンド) + 1710 ～ 2700MHz (3G/4G) + 3400 ～ 4000MHz (5G n78/Wi-Fi 6) – 1 つのネットワークで 20 世代の通信を接続し、機器コストを 60% 節約します。
2.対数周期ハイゲイン
10.5dBi ピーク ゲイン + 15dB の前後比。指向性ビームは基地局を正確に捕捉し、最大 8km (見通し内) の伝送距離と、全方向性アンテナと比較して 300% の効率向上を実現します。
3.産業用レベルの耐災害設計
60m/s の耐ハリケーン (カテゴリー 17 台風) + 航空機用アルミニウムラジエーター、-40°C ～ 65°C の極端な動作温度、IP67 保護等級 (ABS 密閉ハウジング)、および 1000 時間以上の塩水噴霧テスト。
4.超低相互変調歪み
IM3 ≤ -150dBC @2x33dBm、複雑な電磁環境 (高電圧発電所/レーダー ステーション) でのビット エラーはゼロで、厳格な EN 300 019 規格に認定されています。
5.エンジニアリングに適した導入
流線型の440×210×65mmの設置面積、35°～60°のピッチ調整ブラケット付き。ポール取付は50～100mmΦのタワーに対応しており、1人でも20分程度で設置が完了します。
アプリケーションシナリオ
遠隔エリアのカバレッジ: 山岳地帯/島嶼における 4G 基地局信号バックホール
電力のモノのインターネット: 変電所設備のステータスの遠隔監視
スマート交通: 高速道路ビデオ監視データ バックホール
船舶通信： 漁船/貨物船の衛星リンク補完
緊急通信車両： 災害現場への仮設基地局設置
森林火災予防： 監視塔向けHD火災映像伝送システム
よくある質問
Q: 八木アンテナと比較した対数周期アンテナの利点は何ですか? A: 帯域幅が 5 倍に増加し (698 ～ 4000MHz の間でチューニングは必要ありません)、ゲイン変動は 1dBi 未満で、マルチバンドのパフォーマンスはより安定し、メンテナンス コストは 70% 削減されます。
Q: 垂直偏波はデバイスの互換性を制限しますか?
A: 垂直偏波は世界の基地局信号の 98% と一致するため、携帯電話や CPE を変更する必要はありません。カスタマイズされたシナリオには、±45° 二重偏波バージョンが利用可能です。
Q: 周波数依存のビーム幅はカバレッジに影響しますか?
A: 高周波の狭いビーム (60°) は方向精度を向上させ、低周波の広いビーム (85°) は耐障害性を高めます。半径 8 km にわたるリンクの安定性の測定値は 99.9% でした。
Q: 落雷から身を守るにはどうすればよいですか?
A: 6kA (IEC 61643) のサージ保護定格で、DC 接地スタッドを建物の接地グリッド (ワイヤ直径 ≥ 6mm²) に直接接続します。雷雨が発生しやすい地域では、GS-40 避雷器の設置をお勧めします。
Q: 3400 ～ 4000MHz 帯域は WiFi 6 と互換性がありますか?
A: 5G n78 および WiFi 6 UNII-5/8 バンドをサポートします (5925 ～ 7125MHz には高周波拡張バージョンが必要です)。
Q: ドローン通信に使用できますか?
A: 重量は 0.8kg 未満に減らす必要があります (このモデルの重量は 1.2kg)。ドローン専用のGL-DRONE12（0.5kg、ゲイン8dBi）をお勧めします。
