GL-DY7060V3
Asialeren
8517710000
100個
受け入れられました
10000個/日
| 数量： | |
|---|---|
電気仕様 | ||||
周波数範囲-MHz | 380-520 | 698-960 | 1710-6000 | |
VSWR | ≤3.0 | ≤2.0 | ≤2.0 | |
ゲイン dBi | 2.0 | 2.5 | 4.0 | |
水平ビーム幅 | 360° | |||
分極 | 垂直 | |||
相互変調 IM3 (2x43dBm)-dBc | ≤-150 | |||
入力インピーダンス-Ω | 50 | |||
最大入力電力 - W | 50 | |||
雷保護 | DCアース | |||
機械仕様 | ||||
入力コネクタの種類 | N女性 | |||
寸法 - mm | ||||
アンテナ重量 - kg | 0.9 | |||
放射素子の材質 | アルミニウム | |||
レドーム材質 | ABS | |||
レドームの色 | 白 | |||
動作温度 | -40℃～+65℃ | |||
| 比較基準 | GL-DY7060V3 | GL-DY7027V3C |
| 周波数範囲 | 380～520MHz、698～960MHz、1710～6000MHz | 698～960MHz、1710～2700MHz |
| VSWR | ≤3.0 (380-520MHz)、≤2.0 (698-960MHz/1710-6000MHz) | ≤1.8 (698-960MHz)、≤1.5 (1710-2700MHz) |
| 得 | 2.0dBi、2.5dBi、4.0dBi（バンドごと） | 2.5dBi (698-960MHz)、3.5dBi (1710-2700MHz) |
| 相互変調 (IM3) | ≤-150dBc (2×43dBm) | ≤-150dBc (2×33dBm) |
製品紹介
超広帯域幅カバレッジ
380-520/698-960/1710-6000MHz をサポートし、単一デバイスで 2G/3G/4G/5G および WiFi システムのシームレスな接続を可能にします
多様な帯域に合わせて最適化されたゲインにより、
2.0dBi (380 ～ 520MHz)、2.5dBi (698 ～ 960MHz)、および 4.0dBi (1710 ～ 6000MHz) を実現し、周波数範囲全体でカバレージと信号強度のバランスをとります。
軽量&コンパクト設計

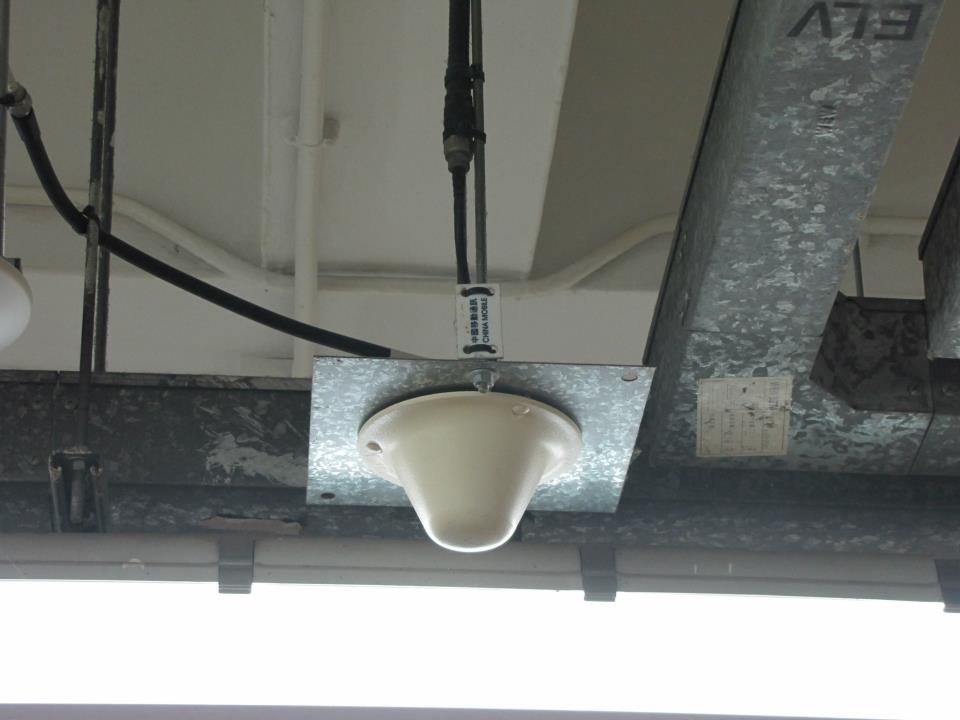

重量わずか0.9kg、寸法Ø298×152mmで、構造を変更することなく混雑した屋内スペースでも簡単に天井に取り付けることができます。
耐久性のある耐紫外線構造
ABS レドームは紫外線劣化に耐え、アルミニウム放射素子は商業環境での長期的なパフォーマンスを保証します。
信頼性の高い環境耐性
-40℃ ～ +65℃で動作し、温度が変動するデータセンター、倉庫、空港などの過酷な屋内条件に適しています。
アプリケーションシナリオ
商業ビル ショッピング
モール、オフィス、ホテルに設置され、信号の不感帯を排除し、4G/5G および WiFi を介した数千台のデバイスの同時接続をサポートします。
交通ハブ
空港、鉄道駅、地下鉄に配備され、乗客の通信とセキュリティ システムの堅牢な接続を維持します。
産業施設
工場や倉庫で使用されるIoTセンサーネットワークにより、機械や装置からのリアルタイムのデータ送信が保証されます。
医療施設
病院に設置され、医療機器、患者監視システム、スタッフ ネットワークの重要な通信をサポートします。
教育キャンパス
e ラーニング プラットフォームと学生デバイスの講堂、寮、図書館での高密度接続を可能にします。
よくある質問
Q: どの周波数をサポートしていますか?
A: 3 つのバンド: 380 ～ 520MHz、698 ～ 960MHz、1710 ～ 6000MHz (4G/5G/WiFi をカバー)。
Q: 雷対策は含まれていますか?
A: はい、DC 接地によりサージが防止されます。
Q: カバー範囲のパターンは何ですか?
A: 完全な 360° 水平全方向放射。
Q: 高電力入力に対応できますか?
A: 最大入力電力 50W の定格 – アクティブ DAS に適しています。
Q: どのようなコネクタのタイプが使用されていますか?
A: 標準の N メス インターフェイス (50Ω インピーダンス)。
Q：屋外設置は可能ですか？
A: 屋内での使用のみを目的として設計されています (屋外用の IP 定格はありません)。
Q: アンテナの重さはどれくらいですか?
A: わずか 0.9kg – 天井荷重ストレスを最小限に抑えます。
Q: 5G ミリ波をサポートしていますか?
A: いいえ、最大 6000MHz (ミリ波ではなくサブ 6GHz 5G をカバーします)。
