GL-DY7027S6512
Asialeren
8517710000
50個
承認されました
10000個/日
| 数量： | |
|---|---|
電気仕様 | |
周波数範囲 - MHz | 698-960/1710-2700 |
分極 | ±45° |
VSWR | ≤1.5 |
ゲイン dBi | 10/12 |
水平ビーム幅 | 65° |
垂直ビーム幅 | 50°/35° |
前後比 - dB | ≥25 |
ポート間の絶縁 - dB | ≥26 |
入力インピーダンス-Ω | 50 |
最大入力電力 - W | 100 |
雷保護 | DCアース |
機械仕様 | |
入力コネクタの種類 | 2-7/16DINメス |
コネクタの場所 | 底 |
寸法 - mm | 700×325×145 |
アンテナ重量 - kg | 7.5 |
レドーム材質 | UPVC |
レドームの色 | グレー |
機械的傾斜 | 0～12° |
動作温度 | -40℃～+65℃ |
定格風速 - m/s | 60 |
取り付け金具 - mm | ￠35～￠75 |
製品紹介
●デュアルバンド周波数と多彩なゲイン：デュアルゲイン（10dBi/12dBi）で688～960MHzおよび1710～2700MHzで動作し、4G/LTEおよびセクターカバレッジ向けに最適化されています。
●低 VSWR & 高アイソレーション: VSWR ≤1.5、ポート アイソレーション 26dB、前後比 25dB で安定したパフォーマンスを保証します。
●堅牢な機械設計：UPVC レドーム、DC 雷保護、コンパクトな寸法 (700×32×145mm) を備え、極端な温度 (-40 °C ～ +85 °C) での耐久性を備えています。

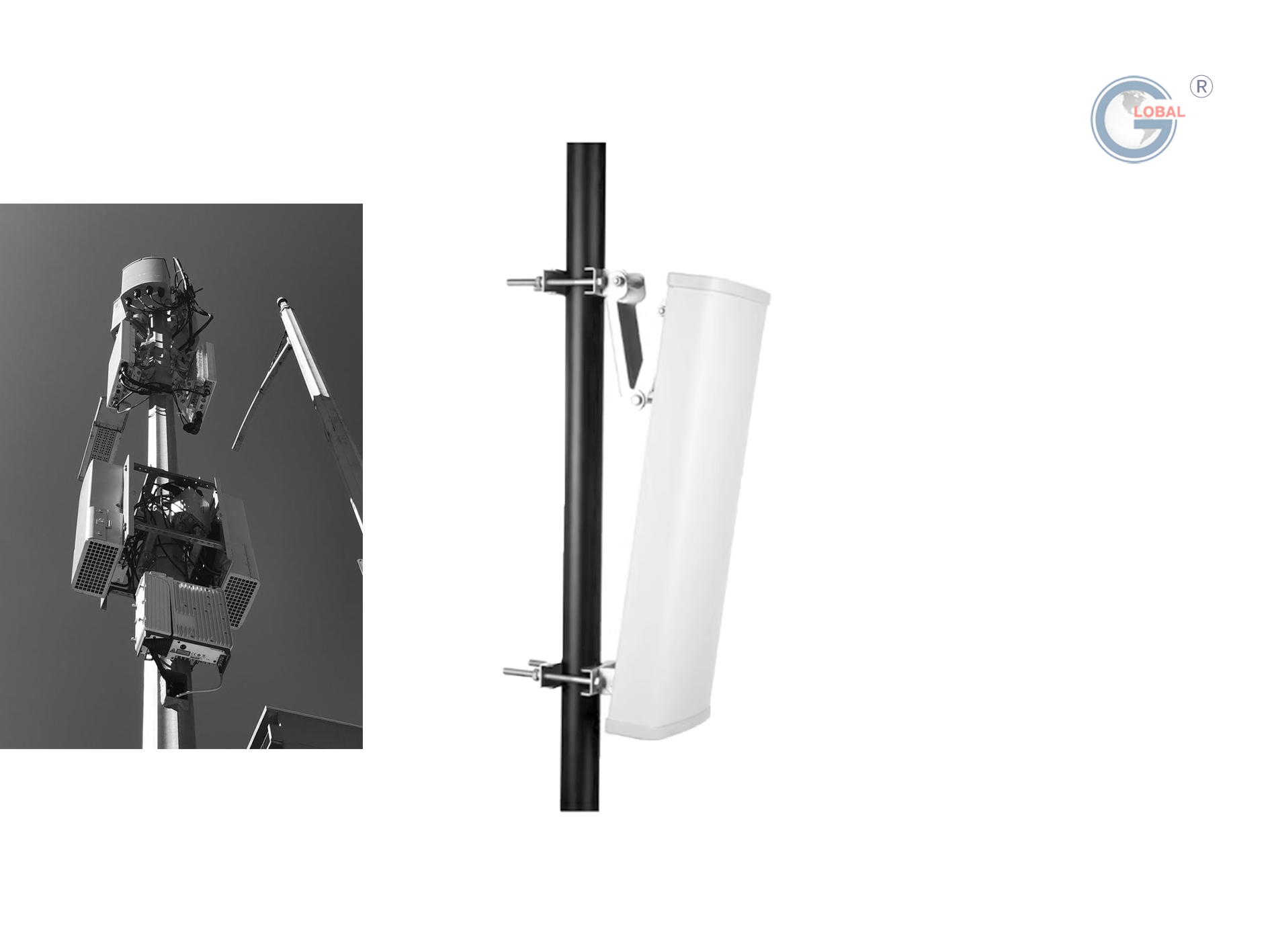

●柔軟な設置: 底部取り付けの 2-7/16DIN メスコネクタ、調整可能な機械的傾斜 (0 ～ 12°)、および 35 ～ 75 mm の取り付けポールとの互換性。
●高出力と耐風性：最大100Wの入力電力をサポートし、60m/sの風速に耐え、信頼性の高い屋外展開を実現します。
アプリケーションシナリオ

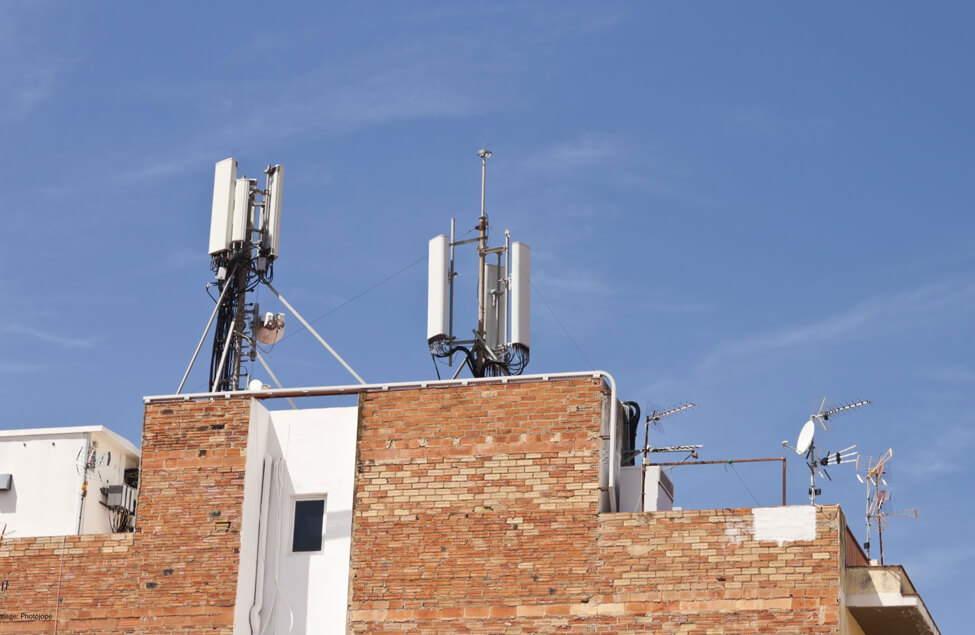

キャリアネットワーク: 4G/LTE マクロ基地局の信号強化
農村部のカバレッジ: 遠隔地の村の弱い信号を対象としたソリューション
交通の大動脈: 高速道路や鉄道沿いを継続的にカバー
インダストリアルIoT: 大規模工場向けの専用通信ネットワーク
緊急通信： 災害現場への仮設基地局設置
Q:このアンテナはどの周波数帯域をカバーしますか?
A: 688 ～ 960MHz と 1710 ～ 2700MHz のデュアルバンドで動作します。
Q:偏光角とは何ですか?
A: アンテナは信号調整を最適化するために +45° 偏波を使用します。
Q:極端な気象条件でも機能しますか?
A: はい、-40°C ～ +85°C の温度範囲で動作します。
Q:雷に対する保護は含まれていますか?
A: はい、雷保護のための DC 接地機能を備えています。
Q:水平および垂直ビーム幅はどれくらいですか?
A：水平：65°、垂直：50°（低帯域）/ 38°（高帯域）。
Q:最大入力電力はどれくらいですか?
A: 最大 100W、高電力アプリケーションに適しています。
