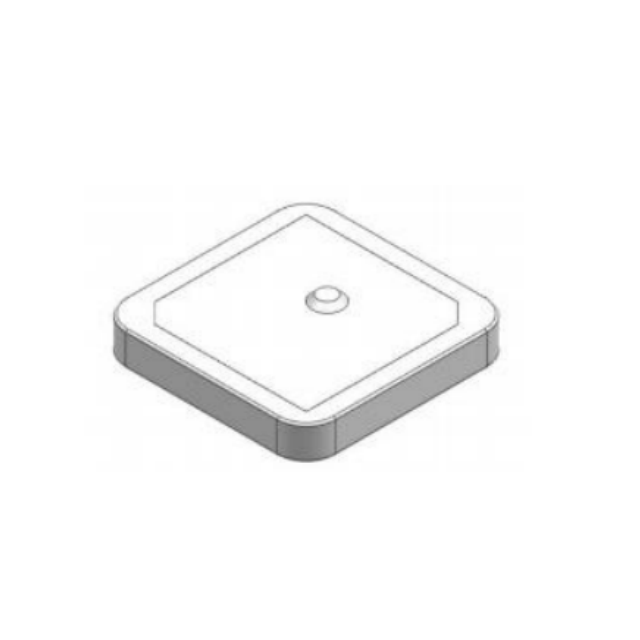

GL2450V3
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
アイテム | コンテンツ |
中心周波数 MHz (70×70mm グランドプレーンにテープなし) | 2450±3.0(MHz) |
-10dB 帯域幅 MHz 最小 | 60 |
Fc max でのリターンロス dB | <-15dB |
ゲイン (dBi) タイプ | ≧5.0 |
VSWR(帯域幅)最大 | 2.0 |
インピーダンス Ω | 50 |
偏光モデル | RHCP |
誘電率 | 8 |
周波数温度係数 | 20ppm/℃以下 |
類似製品間の違い
部品番号 | GL2450V3 | GL2450S25 | GL2450R25 |
周波数-Mhz | 2450±3.0 | 2450±5.0 | 2450±3.0 |
ゲイン dBi | 5 | 0 | 5 |
アンテナ寸法-mm | 25*25*4 | 25*25*4 | 25*25*4 |

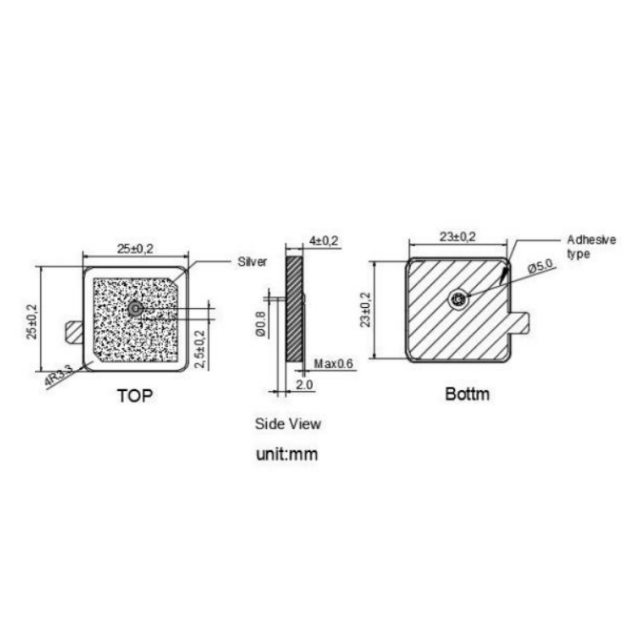

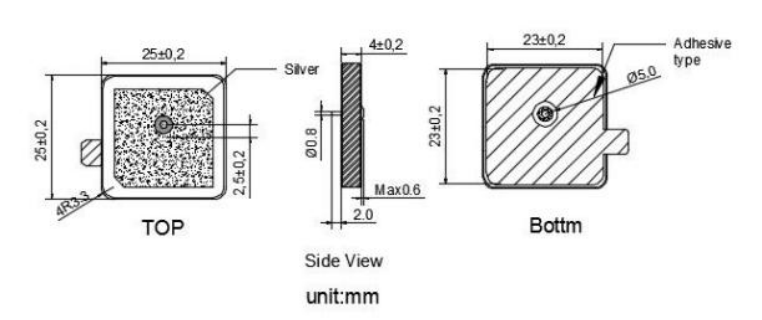

Dimensions
インピーダンス特性

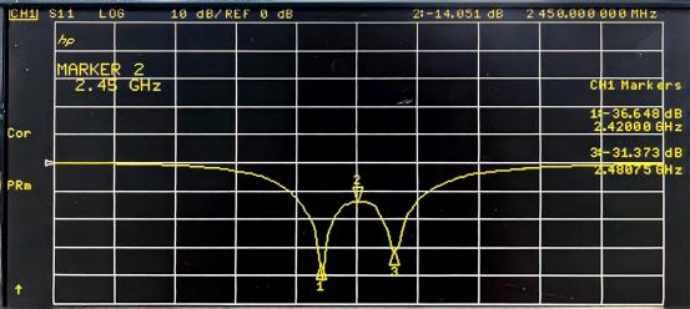

リターンロス

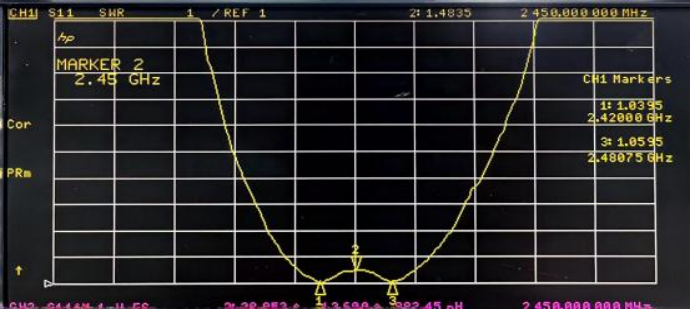

VSWR
製品紹介
強力な信号に対応する高誇り、強化された信号強度と伝送効率を確保し、信頼性の高いワイヤレス接続を必要とするアプリケーションに最適です。
ゲイン 標準ゲイン 5.0dBi 以上を
安定した周波数性能
中心周波数 2450±3.0MHz、最小 -10dB 帯域幅 60MHz で動作し、動作範囲全体で一貫した性能を提供します。
RHCP 偏波
右旋円偏波 (RHCP) を特徴とし、信号干渉を軽減し、都市や工業環境などの反射のある環境での受信を改善します。
低い VSWR & 高いリターン ロス
帯域幅内で最大 VSWR 2.0、中心周波数 ≤-15dB でのリターン ロスにより、信号反射を最小限に抑え、効率的な電力伝送を保証します。
温度安定性
最大周波数温度係数20ppm/℃を持ち、温度変化下でも安定した性能を維持します。
アプリケーションシナリオ
決済端末: ポータブル POS システムの安定した接続性
スマートファクトリーセンサー: 金属が豊富な工業環境での信頼性の高いデータ伝送
医療用ウェアラブル: コンパクトなヘルス モニターの安全なリンク
物流トラッカー: 回転 RFID タグでの一貫したパフォーマンス
小売キオスク: 高密度環境での耐干渉動作
Q: 正確な動作周波数はどれくらいですか?
A: 70x70mm のグランドプレーンに設置した場合、2450MHz ±3MHz。
Q: このアンテナはどのように取り付けられますか?
A: 接着剤による SMD の取り付け。
Q: 必要なグランドプレーンのサイズはどれくらいですか?
A: 最適なパフォーマンスを得るには、テストによると 70x70mm のグランド プレーンが必要です。
Q: ゲイン値はどれくらいですか?
A: 標準ゲイン ≥5.0dBi。
Q：耐候性はありますか？
A: 温度安定性 (最大 20ppm/°C) は産業環境に適していますが、屋外での使用には絶縁保護コーティングが推奨されます。
Q: インピーダンスマッチングとは何ですか?
A: 50Ω 標準、帯域幅内で VSWR ≤2.0。
Q: 動きの激しいアプリケーションにも対応できますか?
A: はい、RHCP 偏波により方向に関連した信号損失が軽減されます。
