製品NO | GL1311 |
電気仕様 | |
周波数範囲-MHz | 2400-2500 |
ゲイン -dBi | 2.0 |
VSWR | ≤1.9 |
入力インピーダンス-Ω | 50 |
分極 | 垂直 |
最大出力 -W | 50 |
雷保護 | 直流アース |
コネクタ型式 | — |
機械的仕様 | |
サイズ -mm | 3*10 |
アンテナ重量-g | 1 |
材料 | リン銅 |
類似製品間の違い

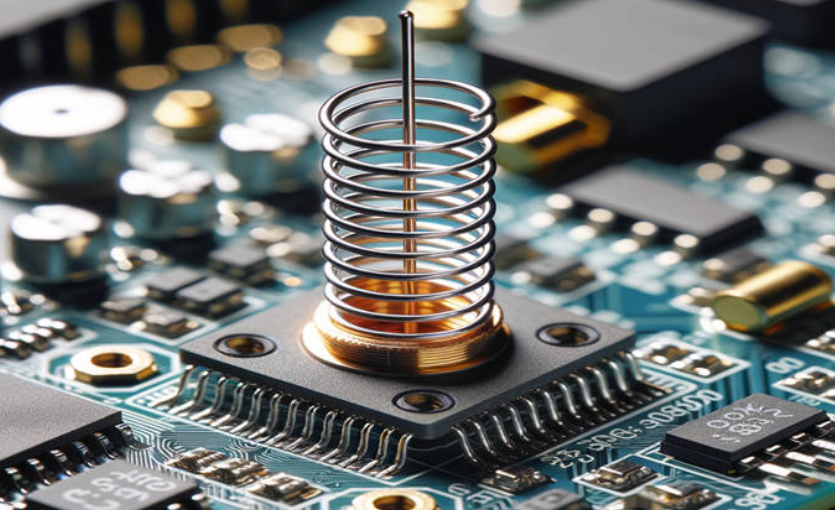

部品番号 | GL1311-10 | GL-DYG1302 |
周波数-Mhz | 2400～2500MHz | 800-1900 |
寸法 - mm | 3*10 | 4.8*36 |
製品紹介
2.4GHz 帯域の特化
2400 ～ 2500MHz の範囲で動作し、Bluetooth、WiFi、IoT デバイスに最適です。スマートホーム、産業用、家庭用電化製品におけるワイヤレス接続の安定した信号伝送を保証します。
コンパクト&軽量
寸法 3*10mm、重量わずか 1g なので、かさばることなく、ウェアラブル、小型センサー、ミニルーターなどのスペースに制約のあるデバイスに簡単に収まります。
リン銅材
リン銅を採用しており、導電性と耐久性に優れています。これにより、要求の厳しい環境でも長期にわたる信号の完全性と信頼性の高いパフォーマンスが保証されます。
適切なゲインと VSWR
2dBi ゲインにより信号強度が向上し、VSWR ≤1.9 により信号反射が最小限に抑えられます。これらを組み合わせることで、クリアで安定したワイヤレス通信が実現され、接続性が向上します。
安全性と保護
DC 接地雷保護は、アンテナと接続されたデバイスを電気サージから保護します。屋外または不安定な電力環境のアプリケーションに適しています。
アプリケーションシナリオ
医療用ウェアラブル: WiFi データ同期を備えた ECG モニター
産業用センサー: 耐振動機械モニタリング
ドローンテレメトリー: 軽量の FPV ビデオ伝送
スマート農業: フィールドゲートウェイの土壌水分センサー
RFID リーダー: コンパクトな在庫追跡システム
よくある質問
Q: コネクタは付属していますか?
A: いいえ – PCB への直接はんだ付け用に設計されています (カスタム コネクタはオプション)。
Q: WiFi 6 に対応していますか?
A: はい – WiFi 4/5/6 で使用される 2.4GHz 帯域 (2400 ～ 2500MHz) をカバーします。
Q: 最小 PCB クリアランスは?
A: 最適な放射線を得るために、金属コンポーネントから 5 mm の隙間を維持してください。
Q: 5GHz帯をサポートしていますか?
A: いいえ – 2.4GHz (2400-2500MHz) 専用に最適化されています。
Q: 雷保護を実装するにはどうすればよいですか?
A: 低インピーダンス パスを介してグランド プレーンを DC グランドに接続します。
Q: バンドエッジでのゲインは?
A: 2400 ～ 2500MHz で一貫した 2dBi (VSWR ≤1.9 あたり)。
Q: ROHS 準拠ですか?
A: はい – 鉛フリーのリン銅構造です。
Q: カスタムチューニングは可能ですか?
A: はい – 特定のサブバンド (2450MHz など) の周波数調整。
