GL-DY130
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
WiFiパッチアンテナ | |
GL-DY130 | |
電気インデックス | |
周波数-MHz | 2400-2500 |
VSWR | ＜1.5 |
公称インピーダンス -Ω | 50 |
分極 | 垂直 |
ゲイン -dBi | 2.5 |
メカニカルインデックス | |
ケーブル長 | RG1.13 |
コネクタ | UFL |
アンテナ寸法-mm | 48*7.3*0.6 |
設置方法 | 3M粘着性 |
振動 | 10～55Hz 振幅1.5mm 2時間 |
環境に優しい | ROHS準拠 |
温度-℃ | -40～＋85 |
湿度-﹪ | 5～95 |
類似製品間の違い
部品番号 | GL-DY130 | GL-DY127 | GL-DY128 |
周波数-Mhz | 2400～2500 | 2400～2500 | 2400～2500/4900～5900 |
ゲイン dBi | 2.5 | 3 | 3 |
アンテナ寸法-mm | 48*7.3*0.6 | 50x15 | 42x12 |
製品紹介
① 世界最薄のプロファイル
厚さわずか 0.6mm (48×7.3×0.6mm) で、ウェアラブル、タブレット、コンパクトな IoT ハードウェアなどの超薄型デバイスへのシームレスな統合が可能です。
② 産業グレードの復元力
-40°C ～ +85°C の温度、5 ～ 95% の湿度、および激しい振動 (10 ～ 55Hz/1.5mm 振幅) などの極端な条件に耐えます。 ROHS 準拠により環境の安全性が保証されます。
③ プラグアンドプレイ取り付け
3M 粘着性の裏地により、工具を使わずに数秒で取り付けることができ、狭いスペースや曲面での迅速な導入に最適です。
④ 優れた信号安定性
VSWR <1.5 および 2.5dBi ゲインにより干渉を最小限に抑え、混雑した RF 環境でも信頼性の高い 2.4 GHz WiFi/Bluetooth/Zigbee 接続を実現します。
⑤ UFL の柔軟性
RG1.13 ケーブル + UFL コネクタにより、信号を劣化させることなく、組み込みシステム、ドローン、ロボットへの配線が簡素化されます。

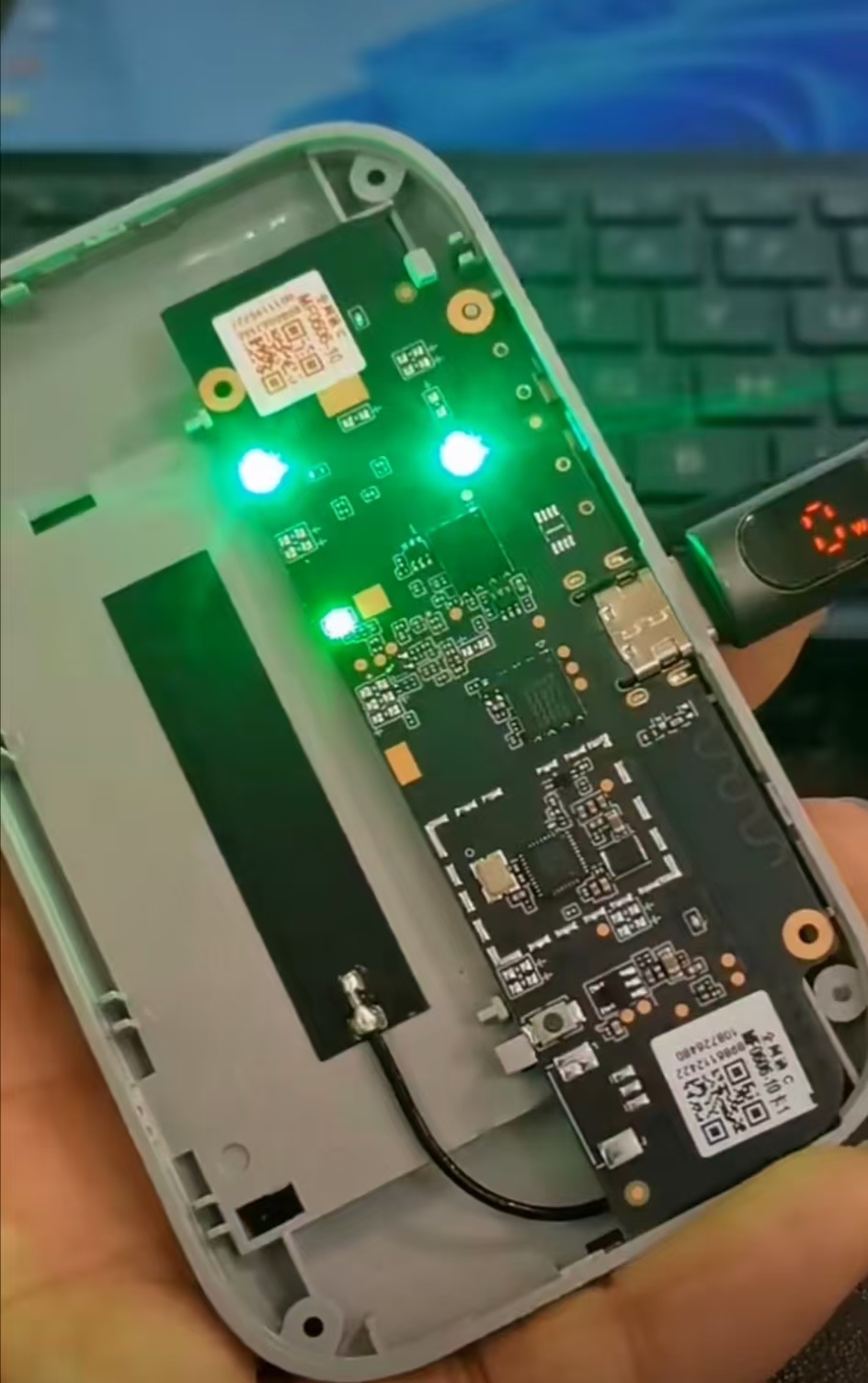

スマートホーム: スマートディスプレイ、サーモスタット、またはセキュリティパネルの後ろに隠れます。
産業用 IoT: マシン コントローラー、AGV ロボット、耐振動機器。
医療機器: ウェアラブルヘルスモニター、ポータブル診断ツール。
小売および物流: 在庫スキャナー、ハンドヘルド POS 端末。
輸送: 車載インフォテインメント、車両テレマティクス システム。
よくある質問
Q: 接着剤は曲面にも使用できますか?
A：はい！柔軟な 0.6 mm デザインと工業用 3M 接着剤は、緩やかな曲線 (デバイスのハウジングなど) に適合します。
Q: UFL コネクタを使用するデバイスは何ですか?
A: Raspberry Pi、ESP32、Quectel モジュール、ドローン、および薄型アンテナ ソリューションを必要とする組み込みシステム。
Q: 5GHz ネットワークと互換性がありますか?
A: いいえ – 2.4 GHz (2400 ～ 2500 MHz) WiFi 4/5/6、Bluetooth 5.0、および Zigbee 専用に最適化されています。
Q: 屋外環境に耐えられますか?
A：はい！温度/湿度定格により、屋根付きの屋外での使用に適しています。
Q: 接着剤の熱/寒さに対する耐久性はどのくらいですか?
A: 3M 接着剤は、-40 °C ～ +85 °C で接着強度を維持します。これは自動車/産業用途に最適です。
Q: 薄型設計ではパフォーマンスが犠牲になりますか?
A: いいえ – VSWR <1.5 は 90% 以上の電力効率を保証し、この周波数では厚いアンテナよりも優れた性能を発揮します。
質問: ケーブルの長さはどれくらいですか?
A: 標準 RG1.13 ケーブル (直径: 1.13mm)。大量注文にはカスタムの長さをご利用いただけます。
Q: なぜ垂直偏波を選択するのですか?
A: 地上のデバイス (ルーター、センサー) の信号の一貫性を最大化し、マルチパス干渉を軽減します。
