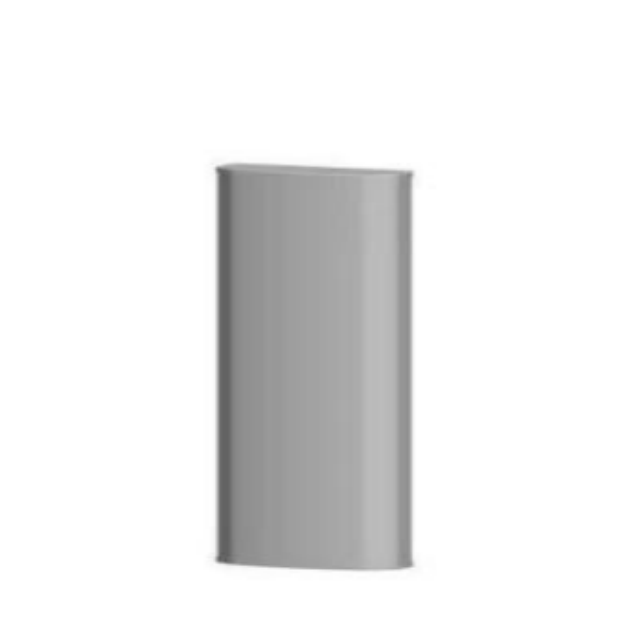

GL1726VH20-36
Asialeren
8517710000
5個
承認されました
10000個/日
| 数量： | |
|---|---|
電気仕様 | |||
周波数範囲(MHz) | B1 | B2 | B3 |
1710-2690 | 1710-2690 | 1710-2690 | |
分極 | ±45° | ||
中間チルトゲイン (dBi) | 20.0 | 21.0 | 21.5 |
ゲイン(dBi) | 21±2 | 21±2 | 21±2 |
水平 3dB ビーム幅 (°) | 22±2 | ||
垂直 3dB ビーム幅 (°) | 22±2 | ||
前後比(dB) | ≥25 | ||
交差偏波比(dB) | >15(±60°≧8) | ||
電気的ダウンチルト(°) | 2-10 | ||
サイドローブ抑制(dB) メインローブの上の 最初のサイド ローブ ) |
≥15 | ||
VSWR | <1.5 | ||
アイソレーション : システム内(dB) | ≥25 | ||
3 次相互変調(dBm) (2×43dBm キャリア 入力 電力) | ≤-105 | ||
ポートインピーダンス(Ω) | 50 | ||
ポートあたりの 最大入力 電力(W) @50°C | 300 | ||
ESCタイプ | TRCU-TM10P1V01(内蔵、内蔵) | ||
ESC インターフェース | AISG 2.0 SRET | ||
照明 保護 | 直流接地 | ||
機械仕様 | |||
コネクタ | 4.3-10 メス*6 | ||
コネクタの位置 | 底 | ||
サイズ(長さ×幅×高さ) (mm) | 1195*448*200 | ||
梱包サイズ(mm) | 実際の状況による | ||
アンテナ重量(kg) | 25 | ||
取付重量(kg) | 3 | ||
梱包重量(kg) | 28 | ||
風 荷重 (N、 150km/h相当)フロント/サイド/バック | 949/326/1127 | ||
最大向かい風速度(km/h) | 216 | ||
レドーム 素材 | 高品質のグラスファイバー | ||
レドームの色 | 白 | ||
機械的傾き(°) | 0-15 | ||
使用温度( ℃ ) | -50～65 | ||
ポール径(mm) | Ф50~Ф115 | ||
取付 部品 型式 | 51AA | ||
① 広帯域カバーとマルチバンド対応
B1/B2/B3 を含む 1710 ～ 2690MHz の周波数帯域をすべてサポートしており、4G/LTE および 5G ネットワークに適しています。この 1 つのデバイスで複数の用途が提供され、導入コストが削減されます。
② 高利得かつ正確なビーム制御
ゲインは 21±2 dBi に達し、水平および垂直ビーム幅は 22±2°、前後比 ≥25 dB で、集中した信号伝送とより長く安定したカバレッジを保証します。
③ 電気調整式ダウンチルト＋機械式ダウンチルト
2 ～ 10 度の電気的ダウンチルトと 0 ～ 15 度の機械的ダウンチルトをサポートしており、柔軟なカバレッジ調整、ネットワーク パフォーマンスの最適化、干渉の低減が可能です。
④ 保護性と耐久性に優れた設計
高品質のグラスファイバー製レドームを搭載しており、-50°C ～ 65°C の温度範囲で動作し、最大 216 km/h の風荷重に耐えるため、極端な屋外環境に適しています。
⑤ インテリジェントなインターフェースと高い互換性
内蔵の AISG 2.0 SRET インターフェイスは、リモート電気調整をサポートします。 25 dB 以上の絶縁を備えた 6 つの 4.3-10 メス ポートは、主流の基地局機器と互換性があります。
アプリケーションシナリオ
都市および郊外の基地局の導入: 高密度ユーザーエリアでの信号カバレッジと容量の強化に適しています。
地方および遠隔地通信: 高利得により長距離信号伝送が保証されます。
屋内配信システム (DAS): ショッピング モール、空港、スタジアムなどの大きな会場で信号源アンテナとして機能します。
ネットワークの拡張とアップグレード: 複数の周波数帯域をサポートし、4G から 5G へのスムーズな移行を促進します。
一時的な通信サイト: 緊急通信、イベント中の一時的な通信、その他のシナリオに最適です。
よくある質問
Q: このアンテナはどのネットワーク帯域をサポートしていますか?
A: 1710 ～ 2690 MHz の周波数帯域全体をサポートし、4G/LTE および一部の 5G 帯域をカバーし、B1/B2/B3 などの複数の通信帯域と互換性があります。
Q: アンテナ利得とは何ですか?調整可能ですか？
A: ゲインは 21±2 dBi で調整できません。ただし、ダウンチルト角度は電気的に調整可能 (2 ～ 10°) で、信号カバレッジ角度を最適化できます。
Q: アンテナはリモコンをサポートしていますか?
A: はい、AISG 2.0 SRET インターフェイスが組み込まれており、リモートの電気調整とモニタリングをサポートします。
Q: アンテナはどのように取り付けられますか?
A：付属の取付金具（型式51AA）を使用して50～115mmΦのポールに取り付けることができます。ダウンチルト角度は 0 ～ 15° の間で機械的に調整可能です。
Q: アンテナは耐雷ですか?
A: はい、落雷保護のための DC 接地が備わっており、屋外での使用の安全性が向上しています。
Q: コネクタの種類と数量は何ですか?
A: アンテナの底部には 6 つの 4.3-10 メス コネクタがあります。
