GL1626VH33-20
Asialeren
8517710000
5個
承認されました
10000個/日
| 数量： | |
|---|---|

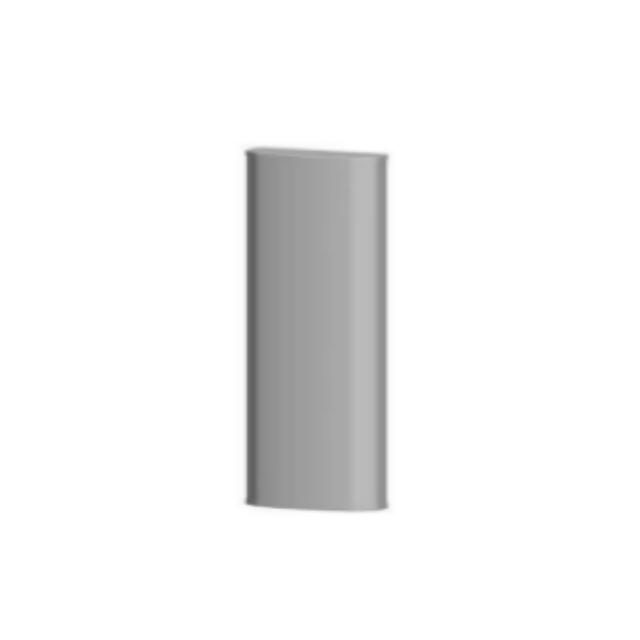

1695-2690MHz シングルバンド 2 ポート パネル アンテナ | |
GL1626VH33-20 | |
電気仕様 | |
周波数範囲-MHz | 1695-2690 |
分極 | ±45° |
中間傾斜ゲイン | 20 |
ゲイン dBi | 20.3±0.3 |
水平3dBビーム幅 | 33±5 |
垂直3dBビーム幅 | 33±5 |
前後比-dB | ≥25 |
交差分極 | >15(±60°≧8) |
電気的ダウンチルト | / |
地平線上の最初のサイドローブのサイドローブ抑制 | ≥15 |
VSWR | <1.5 |
分離 | ≥28 |
3次切片 | ≤-105 |
ポートインピーダンス | 50 |
ポートあたりの最大出力電力 | 300 |
電気変調の種類 | / |
電気的に変調されたインターフェース | / |
雷保護 | DCアース |
機械仕様 | |
入力コネクタの種類 | 4.3-10メス*2 |
コネクタの場所 | 底 |
寸法-mm | 1450*280*90 |
梱包サイズ-mm | 実際の状況が優先されます。 |
アンテナ重量-kg | 30 |
風荷重 正面/側面/背面 | 949/326/1127 |
取付金具 重量 | 3 |
梱包後の重量 | 33 |
レドーム材質 | 高品質FRP |
レドームの色 | 白 |
機械的傾斜 | 0～15° |
動作温度 | -50℃～65℃ |
定格風速-m/s | 60 |
取付金具 -mm | ￠50～￠115 |
取付部品種類 | 51AA |
製品紹介
1. 高帯域、高ゲインのパフォーマンスは、大容量のカバレッジ要件を満たします。
動作周波数帯域は1695～2690MHzをカバーし、4G/LTEや将来のモバイル通信技術を完全にサポートします。最大 20.3 dBi のゲインにより、長距離信号伝送と効果的な障害物の侵入が保証され、マクロ基地局とセクター カバレッジに強力な信号エネルギーを提供します。
2. デュアルポート±45°偏波により、ネットワーク容量と安定性が向上します。
デュアルポート設計と±45°デュアル偏波テクノロジーは、MIMO (複数入力、複数出力) アプリケーションをサポートします。ポート間絶縁 ≥28 dB により干渉が効果的に低減され、チャネル容量とデータ レートが大幅に向上し、ユーザー エクスペリエンスが最適化されます。
3. ターゲットエリアを正確にカバーするための正確なビームステアリング。
水平および垂直の 3dB ビーム幅は両方とも 33°±5°で、「スポットライト」のように、ターゲット サービス エリア内に信号エネルギーを集中させる正確なセクター ビームを形成し、隣接セルとの干渉を低減し、周波数再利用効率を向上させます。
4. 過酷な屋外環境に耐える工業グレードの頑丈な設計。
高品質のガラス繊維強化プラスチック (FRP) レドームと堅牢な 30 kg のボディを備え、-50 °C ～ +65 °C の極端な温度でも安定して動作し、最大 60 m/s (約 216 km/h) の風速に耐えることができるため、要求の厳しい屋外環境に最適です。
5. 高性能の電気仕様により、信頼性の高いシステム動作が保証されます。
1.5 未満の低い電圧定在波比 (VSWR) と 25dB 以上の前後比により、効率的な信号伝送が確保され、後方干渉が効果的に抑制されます。内蔵の DC 接地雷保護機能と、ポートごとに最大 300 W の入力電力をサポートし、厳しいキャリア グレード基準を満たしています。
アプリケーションシナリオ
4G/LTE マクロ基地局のセクター カバレッジ: 都市部、郊外、地方の基地局のコア カバレッジ アンテナとして機能し、特定のセクター内のユーザーに高品質のモバイル ネットワーク サービスを提供します。
ワイヤレス ネットワーク容量の拡張と最適化: トラフィックの多いエリアでネットワーク容量を増やしたり、古いアンテナを交換してカバレッジ ギャップを最適化し、信号品質を向上させるために使用されます。
専用モバイル通信ネットワーク: 鉄道、港湾、発電、石油などの業界の専用モバイル通信システムに導入され、信頼性の高い広範囲のワイヤレス接続を提供します。
MIMO ネットワーク導入: MIMO テクノロジーは、デュアル ポート機能を活用して、データ スループットとリンクの安定性の向上が必要なシナリオに実装できます。
過酷な地形および気候地域: 堅牢な構造と広い動作温度範囲により、沿岸地域、高山、高地地域などの過酷な環境の通信現場に適しています。
よくある質問
Q: このアンテナの主な用途は何ですか?
A: 主に 4G/LTE モバイル通信システムの屋外マクロ基地局向けに設計されており、特定のエリア (セクター) に高性能の無線信号カバレッジを提供します。
Q: 「デュアルポート」と「±45° 偏波」の利点は何ですか?
A: デュアルポート アンテナにより、2 つの独立した RF リンクの接続が可能になります。 ±45°の二重偏波と組み合わせることで MIMO テクノロジーをサポートし、周波数帯域幅を増やすことなくネットワーク容量とデータ伝送の安定性を飛躍的に向上させます。
Q: アンテナの寸法と重量はどれくらいですか? A: アンテナの大きさは 1450mm x 280mm x 90mm、重さは約 30kg です。設置中にマストと支持構造が十分な強度があることを確認してください。
Q: どのような種類のコネクタが使用されますか?
A: アンテナの底部には 2 つの 4.3-10 メス コネクタが装備されています。このタイプのコネクタは、新しい基地局機器で広く使用されており、優れた性能とコンパクトなサイズを備えています。
Q: 設置時のマスト直径に関する要件はありますか?
A: はい。取り付けブラケットは、直径 50mm ～ 115mm のマストに適しています。
Q: 動作温度範囲はどれくらいですか?
A: アンテナは、-50 °C ～ +65 °C の極端な周囲温度でも動作できるため、世界のほとんどの地域の屋外気候に適しています。
