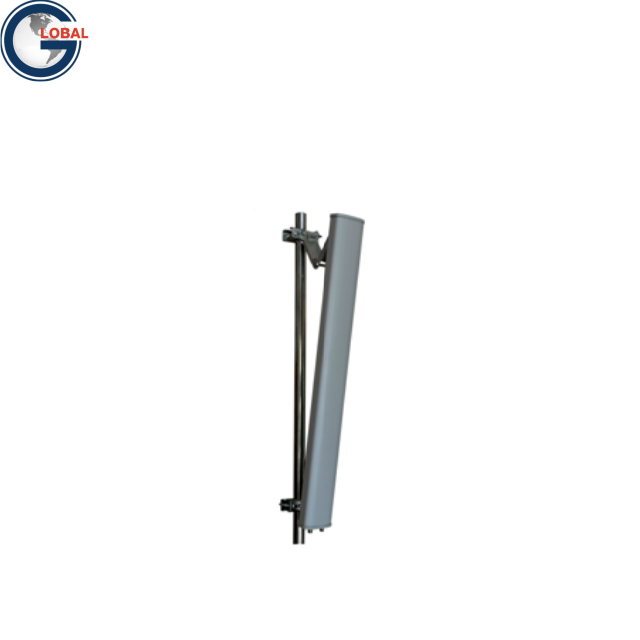

GL-DY3338S6517
Asialeren
8517710000
50個
受け入れられました
10000個/日
| 数量： | |
|---|---|
電気仕様 | |
周波数範囲 - MHz | 3300-3800 |
分極 | ±45° |
VSWR | ≤1.5 |
ゲイン dBi | 17 |
水平ビーム幅 | 65° |
垂直ビーム幅 | 7.5° |
前後比 - dB | ≥25 |
ポート間の絶縁 - dB | ≥28 |
入力インピーダンス-Ω | 50 |
最大入力電力 - W | 100 |
雷保護 | DCアース |
機械仕様 | |
入力コネクタの種類 | 2xN-K |
コネクタの場所 | 底 |
寸法 - mm | 650×128×56 |
梱包サイズ - mm | 750×230×160 |
アンテナ重量-KGS | 2.7 |
レドーム材質 | UPVC |
レドームの色 | グレー |
機械的傾斜 | 0～12° |
動作温度 | -40℃～+65℃ |
定格風速 - m/s | 60 |
取り付け金具 - mm | ￠35～￠75 |
製品紹介
1.広帯域かつ高性能
●5Gネットワークシステム用に特別に設計された3300〜3800MHzの周波数帯域をサポートし、主流の5G周波数帯域要件をカバーします。
●高い利得(17dBi)と低い定在波比(VSWR≦1.5)により、安定した効率的な信号伝送を実現し、エネルギー損失を低減します。
2.正確なビーム制御
●水平ビーム幅65°、垂直ビーム幅7.5°により、正確な扇形のカバレッジを実現し、ネットワーク容量と信号品質を最適化します。
●前後比≧25dB、ポートアイソレーション≧28dBにより、干渉を効果的に抑制し、信号純度を向上させます。
3.工業グレードの耐久性のあるデザイン
●IP65保護レベル(機械的パラメータに基づく)のUPVCアンテナカバーは、極端な環境(動作温度-40℃～+65℃)に適応します。
●定格風速60m/sで悪天候でも安定。
4.柔軟な設置と調整
●底部に2xN-Kインターフェースデザインを採用し、標準取付アクセサリと互換性があります（ポール径φ35～φ75mmに対応）。
●調整可能なメカニカルチルト(0～12°)により、カバー角度を最適化し、複雑な導入シナリオに適応します。
5.高電力伝送と雷保護
●最大入力電力100Wで高密度ネットワーク要件に対応します。
●直流接地雷保護により、雷雨時の機器の安全性が向上します。
| 比較項目 | GL - DY3338S6515 | GL - DY3338S6517 | 差異分析 |
|---|---|---|---|
| 製品型式 | GL-DY3338S6515 | GL-DY3338S6517 | |
| アプリケーションシナリオ | 5G ネットワーク システム、高利得ブロードバンド カバレッジ | 5G ネットワーク システム、セクター カバレッジ (Sector Coverage)。 GL - DY3338S6517 は正確なセクター カバレッジを重視しており、高密度エリアでの展開に適しています | |
| 電気仕様 | |||
| - ゲイン (ゲイン - dB) | 15dBi | 17dBi | S6517 のゲインはより高く、信号がより長い距離をカバーし、より強力な浸透を可能にします。 |
| - 垂直ビーム幅 | 15° | 7.5° | S6517 の垂直ビームはより狭く、正確な垂直カバレッジ (高層ビルの密集地域など) に適しています。 |
| - 偏光モード | ±45° | ±45° | 同様に、両方とも二重偏波設計をサポートしています。 |
| - 寸法 (長さ×幅×高さ) | 360×128×56mm | 650×128×56mm | S6517 はより長く、ゲインが高いため、おそらくより大きな放射面が必要になります。 |
| - 梱包寸法 | 450×230×160mm | 760×230×160mm | S6517 の梱包は大きくなり、より多くの輸送スペースが必要になります。 |
| - 重さ | 1.3kg | 2.7kg | S6517 は重いため、設置時の耐荷重を考慮する必要があります。 |
| - 入力インターフェース | 2×N-K(下) | 2×N-K(下) | 同様に、標準の基地局接続と互換性があります。 |
| 環境適応力 | |||
| - 動作温度 | -40℃～+65℃ | -40℃～+65℃ | 同じように、どちらも極限環境をサポートします。 |
| - 耐風性 | 60m/秒 | 60m/秒 | 同様に、強風地域での導入要件も満たします。 |
| その他の特徴 | |||
| - 特別な機能 | 高利得、広帯域カバレッジ | 高利得、強力な構造、簡単な取り付け | S6517 は構造強度と設置の利便性を重視しており、複雑な建設シナリオに適しています。 |
| - 最大入力電力 | 100W | 100W | 同じく、どちらもハイパワー入力に対応しています。 |
▼主要な相違点のまとめ
1.パフォーマンスの違い:
◆S6517 はゲインが高く (17dBi 対 15dBi)、長距離または強力な侵入シナリオに適しています。
◆S6517は垂直ビーム幅が狭く（7.5°対15°）、信号のオーバーラップを減らし、垂直カバレッジ精度を最適化できます。
2.物理的特徴:
S6517 はより大きくて重いため、固定基地局の展開により適している可能性がありますが、S6515 は軽量でスペースに制約のあるシナリオに適しています。
3.選定提案
◆S6517 をお選びください: 高利得、正確なセクター カバレッジ、および強力な構造サポート (台風が発生しやすい地域や高層ビルの密集地域など) が必要な場合。
◆ S6515を選択: 中程度のカバレッジ要件 (郊外の基地局や一時的な導入シナリオなど) を備えた軽量でコンパクトな設計が必要な場合
よくある質問
Q: このアンテナは 4G ネットワークと互換性がありますか?
A: 5G 周波数帯域 (3300 ～ 3800MHz) 用に設計されており、4G 低周波数帯域とは互換性がありませんが、他の周波数帯域アンテナとのネットワークには使用できます。
Q: アンテナの機械的な傾斜角を調整するにはどうすればよいですか?
A: 取り付けブラケットによる手動調整は、さまざまなカバレッジ要件を満たすために 0° ～ 12° の傾斜範囲をサポートします。
Q: 雷保護には追加の接地が必要ですか?
A: アンテナには DC 接地雷保護設計が組み込まれていますが、安全性を高めるために外部雷保護システムと併用することをお勧めします。
Q: アンテナの設置方向はどのように選べばよいですか?
A: 偏波モード (±45° 二重偏波) に従って、基地局の展開要件に応じて垂直または水平に設置することをお勧めします。
Q: マルチバンド アグリゲーションはサポートされていますか?
A: この製品はシングルバンド アンテナであり、マルチバンド カバレッジを実現するには他のバンド アンテナと併用する必要があります。
Q: 梱包サイズと重量は屋外での建設に適していますか?
A: コンパクトな設計（750×230×160mm、2.7kg）なので、持ち運びや高所への設置が簡単です。
Q: 低温環境でも性能は安定していますか?
A: 工業グレードの材料を使用しており、-40°C ～ +65°C の環境でも安定して動作でき、世界的な極端な気候での展開に適しています。
