周波数範囲 | 500～6000MHz/0.5～6GHz |
挿入損失 | ≦ 2.8dB（理論損失4.8dBを除く） |
結合ポートVSWR | 標準1.26 / 最大1.5 |
分配ポートVSWR | 標準1.18 / 最大1.4 |
分離 | Typ.25dB / Min.18dB |
振幅バランス | ± 0.8dB |
位相バランス | ±8° |
インピーダンス | 50オーム |
入出力コネクタ | N-女性 |
定格電力 | スプリッター 20W（電力分配時） ;コンバイナー 1W（コンバイナー時） |
動作温度 | -35℃ ～+75℃ |
表面仕上げ | サンドブラスト自然色の導電性酸化物 |

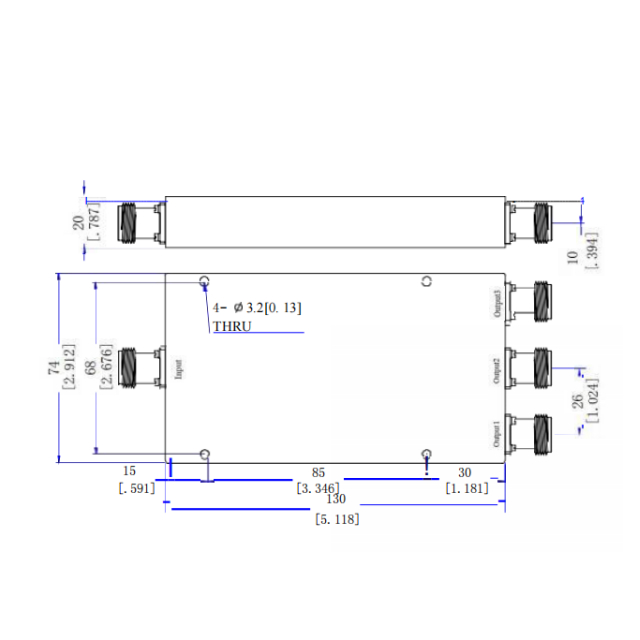

外形寸法 | 130*74*20（mm） |
重さ | 510（g） |
製品紹介
広い周波数範囲：XQY - PS3 - 0.5/6 - NE パワー スプリッタは、500 MHz ～ 6000 MHz (0.5 ～ 6 GHz) の広い周波数範囲をカバーします。この広帯域カバレージにより、この周波数スペクトル内で動作するさまざまな無線通信システムに適しており、さまざまなアプリケーションに柔軟性をもたらします。
低挿入損失：挿入損失が 2.8 dB 以下 (理論上の損失 4.8 dB を除く) により、スプリッタは電力分割プロセス中の信号劣化を最小限に抑えます。これにより、出力ポート間で効率的な電力分配が確保され、接続されたデバイスに対して強力で信頼性の高い信号が維持されます。
優れたVSWR性能：結合ポートVSWRはTyp.1.26 / Max.1.5、分配ポートVSWRはTyp.1.18 / Max.1.4を誇ります。低い VSWR 値は、効率的な電力伝送と最小限の信号反射を示し、パワー スプリッタの全体的なパフォーマンスを向上させます。
高絶縁性とバランス出力：XQY - PS3 - 0.5/6 - NE は、出力ポート間で標準 25dB、最小 18dB の絶縁性を備え、信号干渉を防ぎます。さらに、振幅バランスは±0.8dB、位相バランスは±8°であり、接続された各デバイスに対して一貫した安定した出力信号を保証します。
広い動作温度範囲：-35℃～+75℃の温度範囲内で動作するXQY - PS3 - 0.5/6 - NEは、さまざまな環境条件で機能します。この幅広い許容範囲により、冷蔵施設から高温の産業環境に至るまで、さまざまな気候や用途での使用に適しています。
アプリケーションシナリオ
通信インフラストラクチャ: 5G 基地局および中継器での信号配信。
レーダー システム: 軍事または航空レーダー アレイの電力分割。
放送機器: TV/ラジオ送信機の RF 信号管理。
ラボテスト: RF テスト環境での高精度の信号分割。
衛星通信: 衛星アップリンク/ダウンリンク システムの信号を結合します。
よくある質問
Q: これは 50 Ω システムと互換性がありますか?
A: はい、50 オームのインピーダンス環境向けに設計されています。
Q：屋外設置にも対応できますか？
A: はい、-35°C ～ +75°C の動作範囲は過酷な環境に適しています。
Q: どのようなコネクタが使用されていますか?
A: N-メス コネクタにより、安全で低損失の接続が保証されます。
Q: スプリッター モードとコンバイナー モードの違いは何ですか?
A: スプリッター モードは 20W を処理します。コンバイナ モードは、逆電力許容差により 1W に制限されます。
Q: 絶縁性能はどのように確保されていますか?
A: 18dB 以上の絶縁を提供して、ポート間干渉を最小限に抑えます。
Q: 取り付け金具は含まれていますか?
A: いいえ、ただしコンパクトな 130mm 設計により、標準ラックに簡単に統合できます。
Q: 位相バランスはアンテナ アレイにとって重要ですか?
A: はい、±8°の位相バランスにより、マルチアンテナ システムでのコヒーレントな信号調整が保証されます。
Q: このスプリッターはどのような業界で一般的に使用されていますか?
A: 通信、防衛、航空宇宙、放送、RF 試験ラボ。
