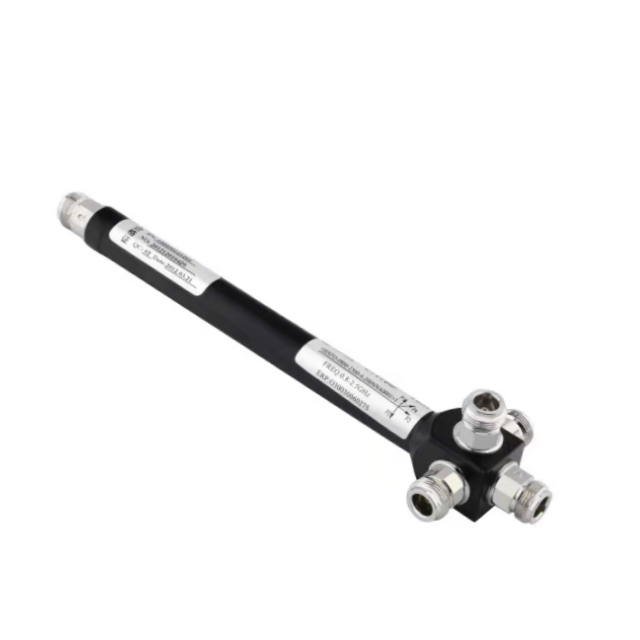

GL137-02-NF
Asialeren
8517710000
100個
受け入れられました
10000PC/日
| 数量： | |
|---|---|
技術的および機械的仕様 | |
型番 | GL137-02-NF |
周波数(MHz) | 136-174 |
入力ポート番号 | 1 |
出力ポート番号 | 2 |
スプリットロス(dB) | 3.0 |
IL(dB) | ≤0.4 |
アイソレーション(dB) | 20以上 |
VSWR | ≤1.25 |
総入力電力(W) | 50 |
インピーダンス | 50オーム |
コネクタ | N-女性 |
色 | 黒メッキ |
温度(度) | -35～+75 |
応用 | 屋内 |
製品紹介
広い周波数帯域幅：GL137 - 02 - NF パワースプリッターは、136 ～ 174MHz の広い周波数帯域をカバーします。この広帯域機能により、この周波数範囲内のさまざまなアプリケーションに適しており、さまざまな無線通信システムに柔軟性が提供されます。
低い VSWR と挿入損失：VSWR ≤1.25、挿入損失 (IL) ≤0.4 dB のスプリッタにより、効率的な電力伝送が保証されます。低い VSWR は信号反射を低減し、低い挿入損失は分割プロセス中の信号強度の損失を最小限に抑え、高品質の信号配信を維持します。
高アイソレーション：20 dB 以上のアイソレーションを備えた GL137 - 02 - NF は、出力ポート間の信号を効果的に分離します。この高い絶縁により、異なる出力信号間の干渉が防止され、接続された各デバイスがクリーンで独立した信号を受信できるようになります。
屋内使用に最適：このパワースプリッターは屋内用途向けに特別に設計されており、建物内ソリューションに最適です。オフィスビル、ホテル、集合住宅などの屋内に簡単に設置でき、複数のデバイスに電力を分散できます。
適切な電力処理：GL137 - 02 - NF は合計 50W の入力電力を処理できます。この電力処理能力により、比較的高電力の信号分配を必要とするアプリケーションに適しており、中程度の負荷条件下でも安定した動作が保証されます。
アプリケーションシナリオ
建物内通信システム: オフィス、病院、ショッピングモールなどに信号を配信します。
公安ネットワーク: 安定した信号分割を必要とする消防/警察無線システムに信頼性を発揮します。
産業用 RF 機器: 制御された環境でアンテナ、リピーター、またはトランシーバーと統合します。
よくある質問
Q:最大入力電力はどれくらいですか? A:
高需要のセットアップ向けに 最大 50W の連続電力をサポートします。
Q:このスプリッターは耐候性がありますか?
A: いいえ、 屋内でのみ使用するように設計されています。.
Q:どのようなコネクタが使用されますか?
A: 安全な RF 接続のための N-メス コネクタ (50Ω インピーダンス)。
Q:複数のスプリッタをデイジーチェーン接続できますか?
A: はい。ただし、総電力と損失バジェットが制限内であることを確認してください。
Q:ポートごとの挿入損失はどれくらいですか?
A: ≤0.4dB の損失により、効率的な信号分配が保証されます。
Q: 5G システムでも動作しますか?
A:いいえ、136 ～ 174MHz (VHF/UHF 帯域) に最適化されています。
Q:スプリッターの取り付け方法は?
A: 標準のブラケットまたはラックを使用してください (取り付け金具は付属していません)。
