電気インデックス | |||

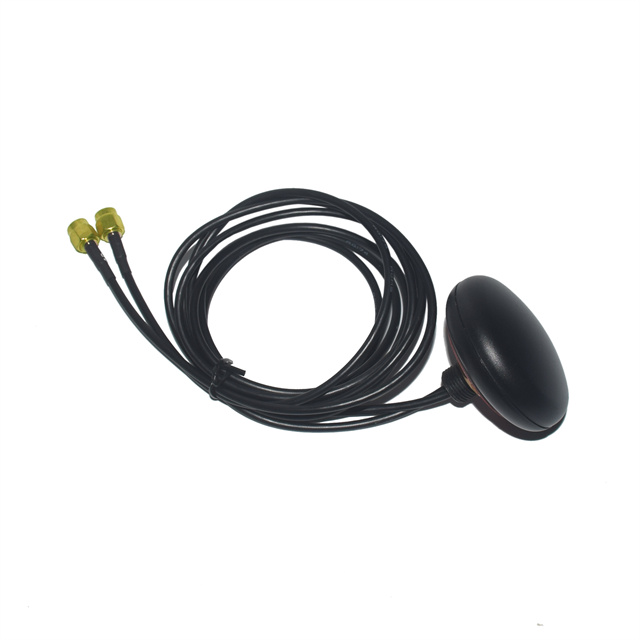

製品名 | GPSGlonass + GSM/3G アンテナ | ||
製品番号 | GL609 | ||
周波数範囲-MHz | 1575.42-1610 | 806-960/1710-2670 | |
帯域幅-MHz | CF±5 | 166/960 | |
VSWR | ≤1.5 | ≤2.0 | |
ゲイン dBi | 2.0dBic(天頂) | 2.0 | |
LNA ゲイン dBi | 28±2 | -- | |
分極 | RHCP | リニア | |
供給電圧 | DC2.2 ～5V | ||
消費電流 | 5-15mA | ||
入力インピーダンス-Ω | 50 | ||
メカニカルインデックス | |||
コネクタ | SMA オスまたはファクラ | ||
アンテナ寸法-mm | Ø52×21 | ||
取り付け方法 | スクリュー | ||
侵入保護 | IP65～IP67(ケーブル差込口を除く) | ||
振動 | 10～55MHz、振幅1.5mm 2時間 | ||
相対湿度 | 最大95% | ||
環境に優しい | ROHS準拠 | ||
温度-℃ | -40～+85 | ||
製品紹介
●正確な測位：当社のGPS Glonass & GSM/3Gアンテナは、SMAオスまたはFakraコネクタを備えた高度な技術を利用し、GPSとGlonass衛星の両方から信号を受信することで正確な位置情報を提供します。
●コンパクトで効率的な設計:このアンテナは小型でフラットな形状で、取り付けが簡単で、簡単に隠すことができるため、性能を損なうことなくさまざまな用途に最適です。
●強化された受信感度：高利得機能を備えたこのアンテナは、陸、海、空にわたる幅広い測位用途に適した優れたシステム受信感度を保証します。
●多彩な通信サポート：GPSおよびGlonass機能に加えて、このアンテナはGSM/3Gテクノロジーをサポートし、車両位置測位やリアルタイム追跡ソリューションを含む幅広い通信サービスを提供します。
●簡単な取り付け：利便性を考慮して設計されたアンテナは、さまざまな設定で迅速かつ確実に取り付けることができるネジ取り付け方法を備えており、さまざまな環境で信頼性の高いパフォーマンスを保証します。
アプリケーションシナリオ
フリート管理: GPS 追跡と携帯電話データ送信を組み合わせて、リアルタイムのロジスティクス更新を実現します。
インダストリアル IoT : デュアル通信ニーズに対応するため、製造または農業のセンサーと統合します。
緊急通信装置: 異常気象や遠隔地でも信頼できるパフォーマンスを発揮します。
スマート シティ インフラストラクチャ: デュアル周波数機能を備えた交通監視システムをサポートします。
よくある質問
Q:どのようなコネクタが利用可能ですか?
A: 柔軟な設置のために SMA オス コネクタまたは Fakra コネクタのいずれかを選択してください。
Q:このアンテナは防水ですか?
A: はい、IP65 ～ IP67 定格 (ケーブルコンセントを除く) により、塵や水の侵入に対する耐性が保証されています。
Q:氷点下でも動作しますか?
A: はい、-40°C ～ +85°C で確実に機能し、北極や砂漠の環境に適しています。
Q: 4G ネットワークをサポートしていますか?
A: いいえ、GSM/3G (806 ～ 960MHz および 1710 ～ 2670MHz) をカバーします。 4G については、カスタム ソリューションについてお問い合わせください。
Q:アンテナはどのように設置されますか?
A: ネジ取り付け用に設計されており、車両の屋根や産業機器と互換性があります。
Q:天頂でのゲインはどれくらいですか?
A: 天頂で 2.0dBiC のゲインを実現し、衛星信号を直接受信します。
Q: LNA は統合されていますか?
A: はい、内蔵 LNA は 28dB ±2 のゲインを提供し、弱い GPS/Glonass 信号を増幅します。
Q:このアンテナは ROHS 認定を受けていますか?
A: もちろん、環境安全性に関する ROHS 基準に準拠しています。
