GL234C
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
アイテム | 仕様 | |
アンテナ | 周波数範囲 | 1559.052～1616MHz 1205.094～1278.75MHz |
分極 | RHCP | |
軸比 | ≤3dB | |
VSWR | ≤2.0 | |
ピークゲイン | ≧3dBi | |
インピーダンス | 50Ω | |
水平方向のカバー角度 | 360° | |
垂直カバレッジ角度 | 5°～90° | |
LNA | 得 | B1/ L1/G1/ E1/ E2 ：40±2dB B2/ L2/G2/ B3/ E5b/ E6：42±2dB |
雑音指数 | ≤1.5dB | |
通過帯域の変動 | ±1.5dB | |
供給電圧 | DC3.3～12V | |
消費電流 | ≤50mA | |
VSWR | ≤2.0 | |

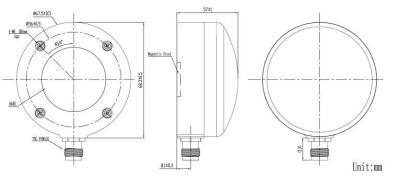

機械式 | コネクタ | TNC-K |
寸法 | Φ68mm | |
重さ | ≈150g | |
取付方法 | 磁石・ネジ | |
環境 | 動作温度 | -40℃～+85℃ |
保管温度 | -40℃～+85℃ | |
相対湿度 | 最大 95% (結露なきこと) | |
侵入保護 | IP67 | |

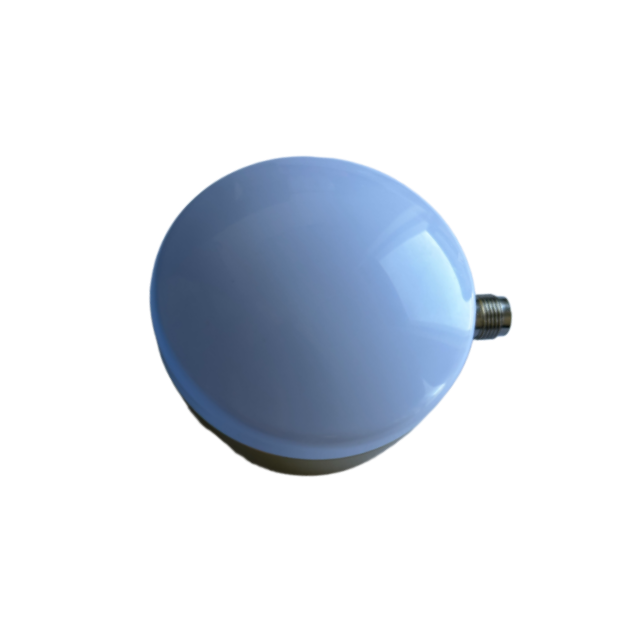

製品紹介
デュアルバンド周波数カバレッジ： GL234C GNSS アンテナは、1559.052 ～ 1616MHz と 1205.094 ～ 1278MHz の 2 つの重要な周波数範囲をカバーします。このデュアルバンド設計により、複数の GNSS 衛星システムからの信号を同時に受信できるようになり、測位の精度と信頼性が向上します。
優れた放射性能： 3dBi 以上のピークゲイン、360° の水平カバレッジ角度、5° ～ 90° の垂直カバレージ角度を備えたアンテナは、さまざまな方向から GNSS 信号を効果的に捕捉できます。 RHCP 偏波と 3dB 以下の軸比も安定した信号受信に貢献し、信号干渉を軽減します。
低信号損失： VSWR ≤2.0 により、効率的な電力伝送が確保され、信号反射が最小限に抑えられます。 ≤1.5dB の低い雑音指数と ±1.5dB の通過帯域変動により、受信信号の劣化が最小限に抑えられた高品質であることがさらに保証されます。
多彩な取り付けオプション： GL234C は磁石とネジによる取り付け方法を備えており、さまざまな表面に簡単に取り付けることができます。磁気マウントを使用すると、金属表面に素早く簡単に取り付けることができ、ネジ式マウントはより永続的で安定した取り付けオプションを提供します。
頑丈で耐久性： IP67 の保護等級を備えた GL234C は防塵性があり、水深 1 メートルに 30 分間浸漬することができます。 -40 ℃ ～ +85 ℃の広い温度範囲で動作し、最大 95% (結露なきこと) の高湿度に耐えることができるため、過酷な環境での使用に適しています。

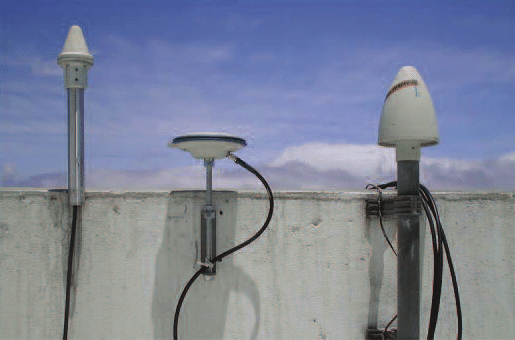

アプリケーションシナリオ
精密農業
海洋航行および海洋測量
UAV/ドローンの位置決めとマッピング
自動運転車ナビゲーション
建設および土地測量機器
よくある質問
Q:このアンテナはどのようなシステムをサポートしていますか?
A:GPS (L1/L2)、GLONASS (G1/G2)、Galileo (E1/E5b/E6)、BeiDou (B1/B2/B3) をサポートしています。
Q: GNSS 受信機と互換性がありますか?
A: はい、幅広い互換性のために標準の TNC コネクタと 50 Ω インピーダンスを使用しています。
Q:雨天でも使用できますか?
A: はい、IP67 等級により、水や粉塵の侵入に対する保護が保証されています。
Q:アンテナはどのように取り付けられますか?
A: 磁気ベース (金属表面用) またはネジ取り付け (恒久的な取り付け) からお選びください。
Q:カバー角度は何ですか?
A：水平：360°。垂直: 5° ～ 90° で信号を最適に受信します。
Q:極度の寒さや暑さでも機能しますか?
A:はい、-40℃～+85℃の温度で動作します。
