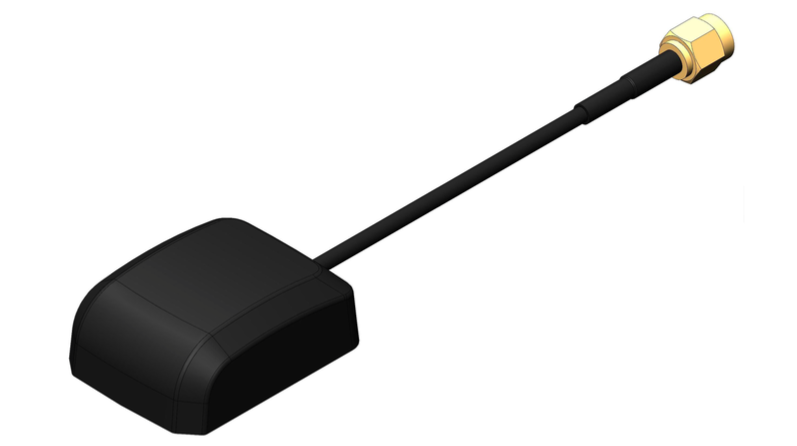

GL-DY226
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
GPSアンテナ | |
GL-DY226 | |
電気インデックス | |
周波数-MHz | 1575.42±1 |
VSWR | ＜1.5 |
公称インピーダンス-Ω | 50 |
分極 | 赤十字CP、 |
軸比 | 3dB(最大) |
LNAゲイン | 28±2dB |
雑音指数 | ＜1.5 |
供給電圧 | DC3～5V |
消費電流 | 5-15mA |
メカニカルインデックス | |
ケーブル長 | RG174,2m |

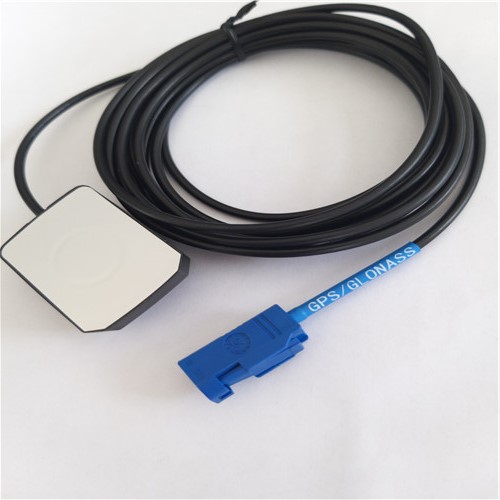

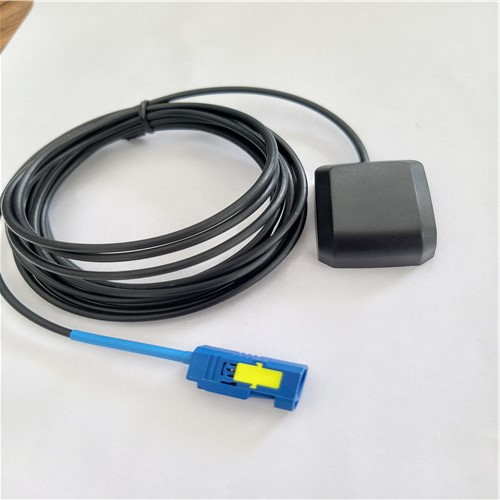

コネクタ | Fakra C ブルーまたは SMA オス |
アンテナ寸法-mm | 40*30*15.1 |
設置方法 | 磁石または接着剤 |
侵入保護 | IP65～IP67(ケーブル差込口を除く) |
振動 | 10～55Hz 振幅1.5mm 2時間 |
環境に優しい | ROHS準拠 |
温度-℃ | -40～＋85 |
湿度-﹪ | 5～95 |
差別化比較
| 比較基準 | GL-DY226 | GL-DY002 |
| 周波数範囲 | 1575.42±1MHz（GPS） | 1575.42±1/1601～1610MHz（GPS/GNSS） |
| コアポジショニングシステム | GPS専用アンテナ | GPS/GNSSマルチシステムアンテナ |
| ケーブル長 | RG174、2m | RG174、2m |
| コネクタの種類 | Fakra C ブルーまたは SMA オス | SMAプラグまたはMCX |
| アンテナの寸法 | 40×30×15.1mm | 45.2×35.8×15.1mm |
製品紹介
正確な周波数チューニング: GL - DY226 は 1575.42±1MHz の周波数で動作し、GPS アプリケーション向けに特別に設計されています。この正確な周波数により、GPS 信号の最適な受信が保証され、正確な位置特定とナビゲーションが可能になります。車両、ハンドヘルド デバイス、追跡システムのいずれで使用しても、信頼性の高い位置サービスに必要な信号を効果的に受信できます。
右手円偏波 (RHCP): RHCP 偏波を使用すると、アンテナはマルチパス干渉を効率的に低減できます。都市部や大きな構造物の近くなど、信号がさまざまな表面で反射する環境では、RHCP は GPS 衛星へのより安定した接続を確保するのに役立ちます。これにより、より正確な位置データが得られるため、高精度の測位が必要なアプリケーションに最適です。
優れた LNA ゲインと低雑音指数: このアンテナは、28±2dB の LNA (低雑音増幅器) ゲインと 1.5 未満の雑音指数を備えています。高い LNA ゲインにより弱い GPS 信号が強化され、衛星からの信号を捕捉するアンテナの能力が強化されます。一方、雑音指数が低いため、増幅された信号がクリーンになり、干渉が最小限に抑えられ、全体的な信号対雑音比が向上します。この組み合わせは、特に信号範囲が弱い地域で信頼性の高い GPS 受信を実現するために非常に重要です。
複数の設置オプション: GL - DY226 は、磁石ベースや接着剤ベースの設置など、柔軟な設置方法を提供します。磁気オプションを使用すると、車両の屋根などの金属面に簡単に取り付けることができます。接着剤オプションは、非金属表面、またはより永続的な取り付けが必要な場合に適しています。この柔軟性により、アンテナをさまざまな設定に設置することが容易になり、さまざまなデバイス設計やユーザーのニーズに適応できます。
耐久性と環境に優しい: アンテナは ROHS に準拠しており、厳しい環境基準を満たしていることを意味します。また、保護等級IP65～IP67(ケーブル差込口を除く)を取得しており、防塵・防滴性にも優れています。さらに、振動（10～55Hz、振幅1.5mmで2時間）に耐え、-40℃～+85℃の広い温度範囲、5～95％の湿度範囲で動作します。これらの機能により、屋内と屋外の両方でさまざまな過酷な環境での使用に適しています。
アプリケーションシナリオ
フリート管理: 安定した GPS 信号を使用してリアルタイムで車両を追跡します。
資産追跡: IoT 対応デバイスを介して高額貨物を監視します。
ドローンナビゲーション: 航空調査中に正確な位置を維持します。
海事用途: 悪天候時のボートやブイの航行。
フィールドリサーチ: 極端な気候における屋外データ収集をサポートします。
よくある質問
Q:このアンテナはGLONASSまたはGalileoと互換性がありますか?
A:いいえ、GPS L1 (1575.42±1MHz) のみをサポートします。
Q:どのようなコネクタが利用可能ですか?
A: FAKRA C ブルーまたは SMA オス コネクタ (購入時に指定)。
Q：大雨でも使用できますか？
A: はい、IP67 等級は水の浸入を防ぎます (ケーブル出口は除く)。
Q:どのくらいの長さのケーブルが付属していますか?
A: 標準の RG174 ケーブルの長さは 2 メートルです。リクエストに応じてカスタム長も利用可能です。
Q:金属表面に確実に取り付けるにはどうすればよいですか?
A:強力な接着のために内蔵磁石を使用するか、永久的に取り付けるために3M接着剤を塗布してください。
Q:外部電源は必要ですか?
A: 3 ～ 5 V DC で動作し、消費電流はわずか 5 ～ 15 mA で、ほとんどの組み込みシステムと互換性があります。
Q:設置後に校正は必要ですか?
A: いいえ - 安定した軸比 (≤3dB) により、一貫したパフォーマンスが保証されます。
Q：車両の振動に耐えられますか？
A: はい、10 ～ 55Hz の振動で 2 時間テスト済みで、自動車での使用に適しています。
