GL228LM
Asialeren
8517710000
100PC
受け入れられました
1000PC/日
| 数量： | |
|---|---|
アイテム | 仕様 | |
GNSSアンテナ | 頻度 | GPS L1/L2 グロナス G1/G2 コンパス B1/B2/B3 ガリレオ E1/L1/E2/E5b/E6 |
分極 | RHCP | |
軸比 | ≤3dB | |
VSWR | ≤1.5 | |
ピークゲイン | ≧5dBi | |
インピーダンス | 50Ω | |
位相中心誤差 | ±2mm | |
水平方向のカバー角度 | 360° | |
GNSSアンテナLNA | 得 | 40±2dB |
雑音指数 | ≤1.5dB | |
通過帯域の変動 | ±1dB | |
供給電圧 | DC3～12V | |
消費電流 | ≤45mA | |
VSWR | ≤2.0 | |
LTEアンテナMIMO | 周波数範囲 | 698～960MHz/1710～2690MHz |
分極 | リニア | |
得 | メイン:2.5dBi（天頂） AUX:2.0dBi（天頂） | |
VSWR | ＜3.0 | |
インピーダンス | 50Ω | |

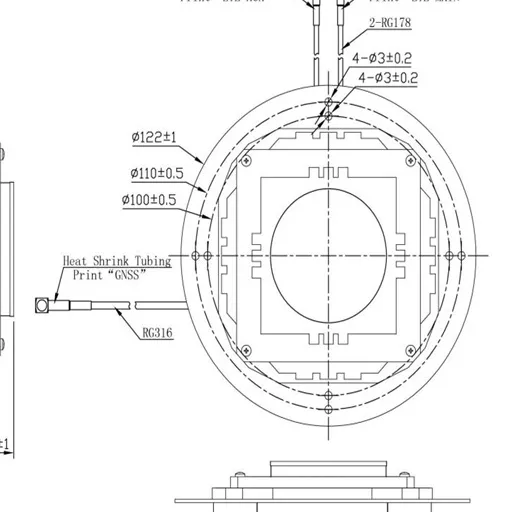

機械式 | コネクタ | ファクラとかその他 |
ケーブル | GNSS アンテナ:RG316
LTEアンテナ:RG178*2 | |
差別化比較
比較シリーズ | GL228LM | GL218D |
| 製品タイプ | GNSS測量 + LTE MIMOコンビネーションアンテナ | GNSSアクティブアンテナ |
周波数範囲 | GNSS: GPS L1/L2、GLONASS G1/G2、COMPASS B1/B2/B3、Galileo E1/L1/E2/E5b/E6; LTE MIMO: 698~960MHz/1710~2690MHz | 1559.052～1602MHz、1164～1259MHz |
コネクタの種類 | ファクラとかその他 | BNC またはその他 |
ケーブルの種類 | GNSS: RG316; LTE：RG178*2 | RG58など |
VSWR | GNSS: ≤1.5; LTE MIMO: <3.0; GNSS LNA: ≤2.0 | ≤2.0 (アンテナおよび LNA) |
| 分極 | GNSS: RHCP; LTE MIMO: リニア | RHCP |
ヒント:
2 つの製品には大きな位置付けの違いがあります。
GL228LM は 無線通信と組み合わせた高精度測位が必要なシナリオに適しており、 GL218D は 単一の GNSS 信号受信を必要とする一般的なシナリオに適しています。
機能要件と環境適合性に基づいて選択する必要があります。
製品紹介
1. デュアルシステムのコラボレーション
• GNSS: フルバンドサポート (GPS L1/L2、GLONASS G1/G2、Beidou B1/B2/B3、Galileo E1/E2/ESb/EG)
• LTE MIMO: 698～960MHz/1710～2690MHzのデュアルチャネルカバレッジにより、測定データのリアルタイム送信が可能
2. 軍用レベルの信号処理
▸ GNSS LNA ゲイン 40±2dB、雑音指数 ≤1.5dB (前世代の GL208 より 25% 低い)
▸ LTE MIMOデュアルアンテナゲイン: 2.5dBiプライマリチャネル/2.0dBiセカンダリチャネル、弱いネットワークエリアでの伝送安定性を強化
3. 精度測定の保証
±2mmの位相中心誤差、360°の水平カバレッジ、軸比≦3dBで、ミリメートルレベルの測量およびマッピングの精度要件を満たします。
4. 超低消費電力設計
• GNSS 消費電力 ≤45mA @ 3-12V DC (GL208 より 25% 低い)
• 太陽光発電モバイル機器に適したデュアルシステム協調電源
5. 産業グレードの保護
-40°C ～ +85°C の広い動作温度範囲
▸ 専用ケーブル: GNSS 用の RG316 シールド ケーブル、LTE 用のデュアル RG178 ケーブルによる耐干渉性
▸ Fakraなどのカスタムインターフェースをサポート
アプリケーションシナリオ
スマートインフラ監視：橋梁・ダムの変形状況をリアルタイム監視（GNSS取得＋LTEバックホール）
無人地図作成プラットフォーム：ドローン・ドローン船舶による地形図作成とデータ同期
精密農業：自律型農業機械の動作軌跡をリアルタイムにクラウドにアップロード
緊急マッピング: 災害現場の迅速なマッピングと指令センターとのデータ交換
Internet of Vehicle (IoV) 端末: 高精度測位 + 統合された車載 4G/5G 通信
よくある質問
Q: 5G NR 周波数帯域はサポートされていますか?
A: LTE アンテナは、一部の 5G Sub-6G 帯域 (n1/n3/n7 など) を含む 1710 ～ 2690MHz をカバーしますが、端末デバイスのサポートが必要です。
Q: GNSS アンテナと LTE アンテナにはどのように電力が供給されますか?
A: 3 ～ 12V の広帯域入力を共有します。 GNSS LNA には別の電源が必要で、LTE アンテナには端末デバイスから電力が供給されます。
Q: Fakra インターフェイスは標準デバイスと互換性がありますか?
A: Fakra インターフェイスは標準であり (他のタイプはカスタマイズ可能)、車載通信ホストや産業用ルーターと直接互換性があります。
Q: 2 つのアンテナは互いに干渉しますか?
A: 個別にシールドされたケーブル (GNSS の場合は RG316、LTE の場合は RG178) を使用した絶縁設計を使用しており、VSWR ≤ 2.0 で信号の純度を確保しています。
Q: North American FirstNet 緊急ネットワークで使用できますか?
A: バンド 14 (700MHz) をサポートし、698 ～ 960MHz の周波数帯域をカバーし、FirstNet デバイスの要件を満たしています。
Q: 位相中心パラメータには LTE アンテナの影響が含まれますか?
A: 工場出荷時の校正は GNSS アンテナ (±2mm) のみに対して行われます。 LTE 直線偏波アンテナは測位精度に影響を与えません。
Q: ケーブルの長さはカスタマイズ可能ですか? A: RG316/RG178 ケーブル長のカスタマイズをサポート
