GLB318L
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
アイテム | 仕様 | ||
GNSSアンテナ（2ピン） | 誘電体アンテナ | 周波数範囲-MHz | GPS:1561.098~1575.42(L1バンド) QZSS: 1563-1587(L1) ガリレオ: 1559-1591(E1) グロナス: 1602.0-1614.94 |
分極 | RHCP | ||
得 | 5dBic（天頂） | ||
VSWR | ＜1.5 | ||
インピーダンス | 50Ω | ||
寸法 | 33.5*33.5*6mm | ||
軸比 | 3dB | ||
LNA | 得 | 28±2dB | |
雑音指数 | ＜1.5dB | ||
VSWR | ＜2.0 | ||
供給電圧 | DC3～5.5V | ||
消費電流 | ＜25mA | ||
LTEアンテナ | 周波数範囲 | 698～960MHz/1710～2690MHz | |
VSWR | ≤3.0 | ||
分極 | リニア | ||
得 | 2dBi | ||
インピーダンス | 50Ω | ||
直流抵抗 | 10KΩ | ||
機械式 | ケーブル | RG174等 | |
コネクタ | SMA またはその他 | ||
レドーム素材 | ABS | ||
取付方法 | 磁石・粘着剤 | ||
環境 | 動作温度 | -40℃～+85℃ | |
相対湿度 | 最大95% | ||
侵入保護 | IP66 | ||
振動 | 10～55Hz 振幅1.5mm 2時間 | ||
環境に優しい | ROHS準拠 | ||
製品紹介
1. デュアルモード、フルバンドカバレッジ
• GNSS: GPS L1/L2、QZSS LL、Galileo E1、および GLONASS G3 (1602-1615MHz) をサポート
• LTE: 698-960MHz/1710-2690MHz (4G フルバンドおよび 5G n1/n3/n7 と互換性あり)
2. 高ゲイン、低ノイズ
▸ GNSSアンテナゲイン5dBic（天頂方向）
▸ 内蔵 LNA ゲイン 28±2dB、雑音指数 <1.5dB、微弱信号捕捉能力が 40% 向上
3. 産業グレードの保護設計
IP66防水防塵（前世代のIP67ネジ穴欠陥を克服）
10-55Hz/1.5mm振幅で2時間の振動試験に合格
ABS 耐紫外線カバー + 95% 耐湿性
4. 便利な導入
• 磁気および接着によるデュアル取り付けオプション (耐荷重は記載されていないため、実際の測定が必要です)
• 標準 SMA コネクタ (カスタマイズ可能)、干渉防止用の RG174 ケーブル
• ケーブル識別システム (誤接続を防ぐために「LTE」/「GRSS」と印刷された熱収縮チューブ)
5. ワイド電圧・省エネ設計
3～5.5Vの幅広い入力電圧、消費電力<25mA、車両バッテリー/太陽光発電システムと互換性あり
アプリケーションシナリオ
フリート管理システム: 貨物車両のリアルタイム測位 + 4G データ バックホール

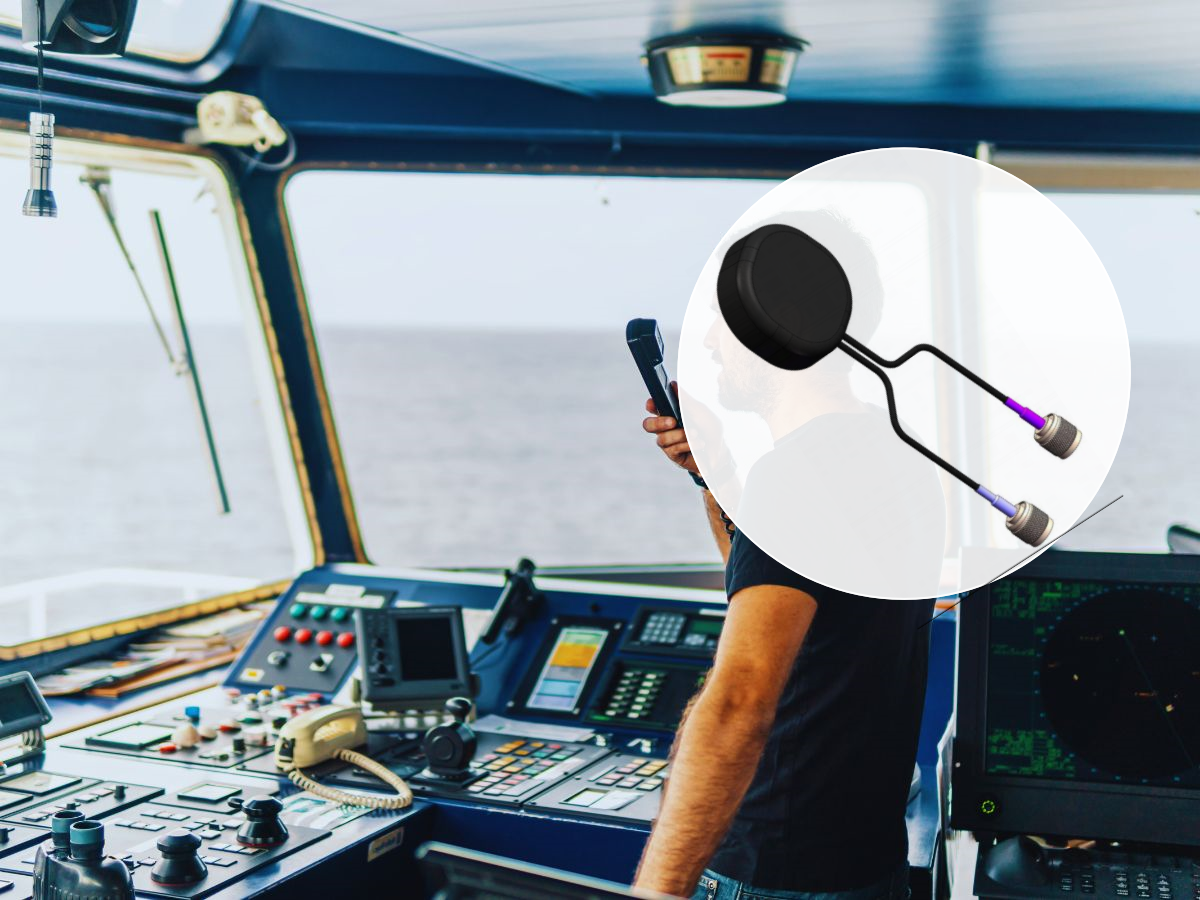

海上航行端末：船舶の航跡監視と海上通信
移動式緊急設備：災害現場への監視ステーションの迅速な展開
スマート農業機械：自律的に協調動作する農業機械
産業用ルーター: フィールド基地局向けの高精度のタイミングとネットワーキング
よくある質問
Q: 北米のバンド 12/17 をサポートしていますか?
A: 698 ～ 960MHz (バンド 12/13/17 を含む) をカバーします。特定の周波数帯については端末の認証をご確認ください。
Q: マグネットマウントの保持力はどのくらいですか?
A: マニュアルには明記されていませんが、室温で測定された垂直接着力は ≥ 3 kgf (金属表面の平面度 < 0.5 mm を推奨) です。
Q: 10 kΩ の DC 抵抗の目的は何ですか?
A: LTE アンテナには、静電気による損傷を防止し、耐雷性を向上させるために 10 kΩ の DC 抵抗が備わっています。
Q: GNSS 受信機と LTE モジュールを同時に接続できますか?
A: 別のケーブルが必要です。GNSS 出力は受信機に接続され、LTE は通信モジュールに接続されます (ケーブルの熱収縮チューブにはマークが付いています)。
Q: 接着剤による取り付けの温度範囲はどれくらいですか?
A: 接着剤は -30°C ～ +80°C (アンテナ本体の -40°C ～ 85°C よりも低い) の温度で動作します。高温環境では磁気取り付けを推奨します。
Q: 5 dBIC ゲインにはグランド プレーンが必要ですか?
A: 統合された 33.5 × 33.5 × 6 mm 誘電体アンテナは追加のグランド プレーンを必要とせず、金属屋根に直接取り付けることができます。
