GL234D
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|

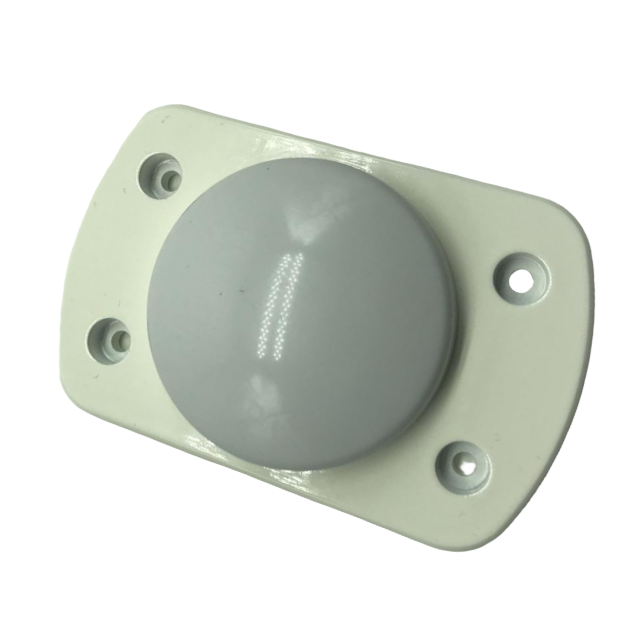

GNSS測量アンテナ GL234D
アイテム | 仕様 | |
GNSSアンテナ | 頻度 | GPS L1/L2 グロナス G1/G2 コンパス B1/B2/B3 ガリレオ E1/L1/E2/E5b/E6 |
分極 | RHCP | |
軸比 | ≤3dB | |
VSWR | ≤2.0 | |
ピークゲイン | ≧3dBi | |
インピーダンス | 50Ω | |
水平方向のカバー角度 | 360° | |
垂直カバレッジ角度 | 5°～90° | |
GNSSアンテナLNA | 得 | B1/L1/G1/E1/E2：40±2dB B2/L2/G2/B3/E5b/E6：42±2dB |
雑音指数 | ≤1.5dB | |
通過帯域の変動 | ±1.5dB | |
供給電圧 | DC3.3～12V | |
消費電流 | ≤50mA | |
VSWR | ≤2.0 | |
機械式 | コネクタ | TNCメス |
重さ | ≈150g | |
製品紹介
●多周波数互換性：GPS L1/L2、GLONASS G1/G2、COMPASS B1/B2/B3、Galileo E1/L1/E2/E5b/E6をサポートし、さまざまな測量アプリケーションでの汎用性の向上とシームレスな統合を実現します。
●優れたゲイン性能：B1/L1/G1/E1/E2では40±2dB、B2/L2/G2/B3/E5b/E6では42±2dBのゲイン値を備え、厳しい環境でも優れた信号受信と信頼性を保証します。
●ユーザーフレンドリーなコネクタ：TNCメスコネクタを搭載し、さまざまなGNSSデバイスと簡単かつ確実に接続でき、セットアップを合理化し、運用効率を向上させます。
●高精度測位：GL234Dアンテナはサブメートル精度を実現し、土地測量、地図作成、ナビゲーション、その他の精密測位作業に貴重なツールとなります。
●革新的なGNSSテクノロジー：比類のないパフォーマンスを実現するように設計されたGL234Dアンテナは、位置追跡機能を強化し、さまざまなアプリケーションにわたって正確で信頼性の高い測位データを保証します。

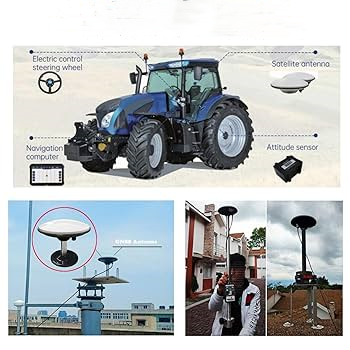

アプリケーションシナリオ
土地測量: RTK 基地局を使用した高精度の地籍マッピング。
建設ステーキング: グレーディング機器上で傾けられたときに信号ロックを維持します。
科学研究: 極地における氷河の動きのモニタリング。
鉄道線形: 曲線線路に沿った連続的な位置決め。
よくある質問
Q: これは最新の L5/E5 信号をサポートしていますか?
A: はい - 電離層補正を強化するために、E5b/Galileo E5b バンドを介して GPS L5 をカバーします。
Q: SMA コネクタよりも TNC を選択する理由は何ですか?
A: TNC のネジ付き設計は、モバイル/海洋用途での振動による緩みを防ぎます。
Q: 基地局用にポールに取り付けることはできますか?
A: もちろんです。重量 150g、垂直方向 90° のカバー範囲は三脚/ポールの設置に適しています。
Q: グランドプレーンは必要ですか?
A: オプションです。グランドに依存せずに良好に動作しますが、ピーク ≥3dBi ゲインを得るために 70mm のグランド プレーンを追加します。
Q: 軸比 ≤3dB はどのように役立ちますか?
A: 都市部の峡谷や森林地帯での信号偏波不整合損失を最小限に抑えます。
Q: 最大電圧許容差は?
A: 12V DC (Trimble/Leica などの測量受信機の業界標準) に対応します。
Q: 現場での使用に対する保証はありますか?
A: ROHS 準拠の材料により、湿気の多い場所や化学物質にさらされた場所でも寿命が長くなります。
