電気仕様 | |
周波数範囲(GHz) | 0-3 |
インピーダンス(オーム) | 50 |
最大出力(W) | 50 |
VSWR | <1.3 |
動作電圧(最大) | 335v |
耐圧(rms) | 1000v |
耐久性 | >500サイクル |

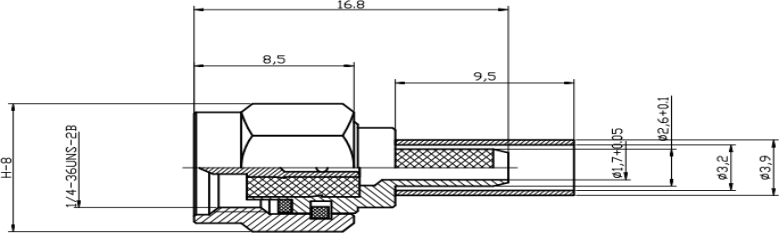

機械仕様 | |
コネクタ | MMCX/UFL |
ケーブルの長さ | 1.37ケーブル 120±5mm |
照明保護 | 直流接地 |
フェルール | 真鍮にニッケルメッキ |
体 | 真鍮に金メッキ |
ピン | 金メッキの CU であること <0.3 |
絶縁体 | PTFE |
温度範囲 | -65～+250 |

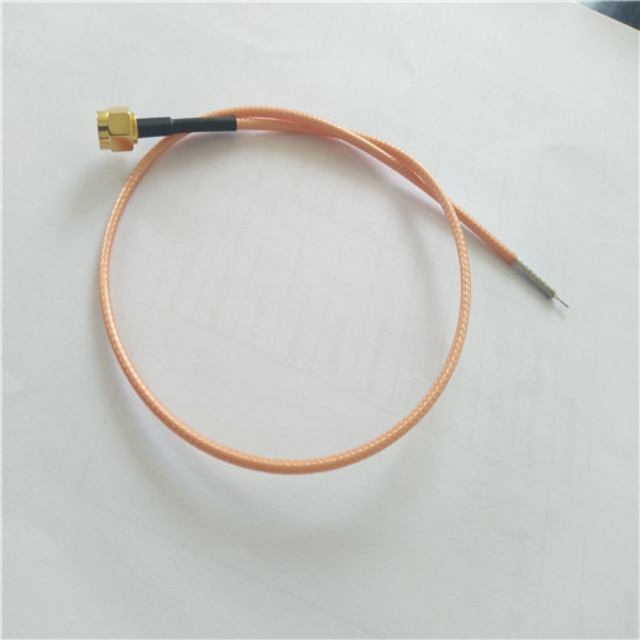

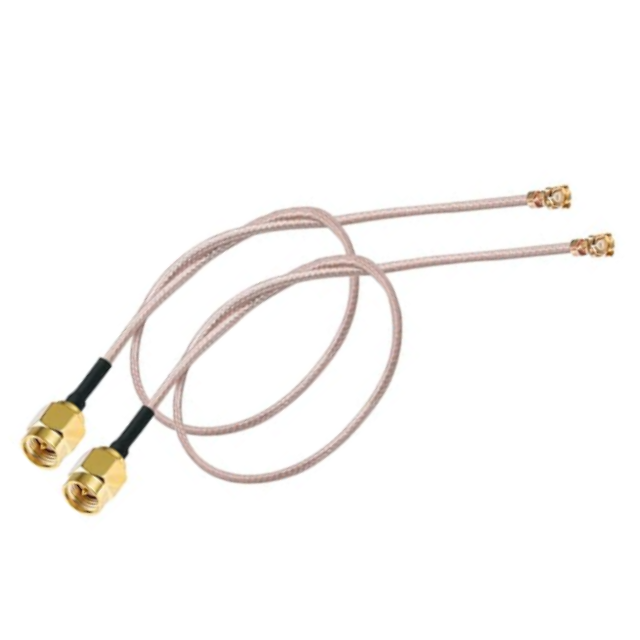

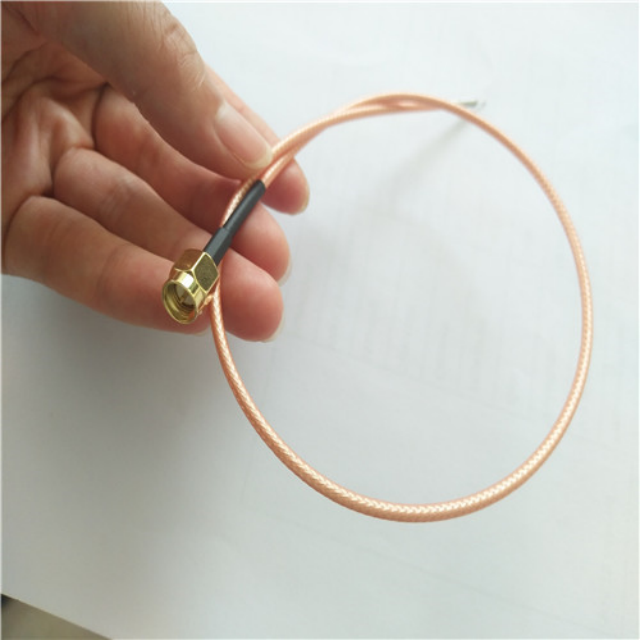

製品紹介
広い周波数範囲：GLC25ケーブルの周波数範囲は0～3GHzです。この広帯域特性により、無線通信システム、RF テスト、さまざまな周波数にわたる信号伝送など、さまざまなアプリケーションに適しています。
安定した50Ωインピーダンス：50Ωのインピーダンスにより、ケーブルは効率的な電力伝送を保証します。安定したインピーダンスは信号反射を最小限に抑えるために非常に重要であり、これにより伝送中の信号の完全性が維持され、高速データ転送および信号処理アプリケーションで信頼性の高いパフォーマンスが可能になります。
低い VSWR：電圧定在波比 (VSWR) が 1.3 未満であることは、優れたインピーダンス整合を示します。この低い VSWR により信号の反射が減少し、電力の大部分がケーブルを通じて確実に伝送されます。その結果、特に信号損失を最小限に抑える必要があるアプリケーションにおいて、より優れた信号品質とシステムパフォーマンスを提供します。
高電力処理能力：最大50Wの電力を処理できます。この高電力処理能力により、GLC25 ケーブルは、一部の産業用機器や専門機器など、高電力信号の伝送を必要とする用途に適しています。
耐久性と丁寧な作り：GLC25 は 500 サイクルを超える耐久性を備えています。真鍮にニッケルメッキフェルール、真鍮に金メッキボディ、金メッキBe CUピンなどのコンポーネントは、優れた耐食性を備えています。 PTFE絶縁体は信頼性の高い電気絶縁を提供します。また、-65℃から+250℃までの広い温度範囲で動作できるため、さまざまな環境条件での使用に適しています。
アプリケーションシナリオ
無線通信: 安定した信号伝送のために基地局、ルーター、アンテナに統合されています。
航空宇宙および軍事: 過酷な環境におけるレーダー システムと航空電子機器の信頼性の高い接続。
車載電子機器: 高振動設定でセンサーと GPS モジュールを接続します。
試験と測定: 高周波試験用の実験室機器の精度を保証します。
インダストリアル IoT : 極端な温度にさらされるオートメーション システム内のセンサーをリンクします。
よくある質問
Q:GLC25はどのようなケーブルと互換性がありますか?
A: SMA オス インターフェイスを備えた RG174 同軸ケーブル用に設計されています。
Q:このコネクタは屋外環境に対応できますか?
A: はい、真鍮の本体と PTFE 絶縁体は耐腐食性があり、-65°C ～ +250°C で動作します。
Q:サポートされる最大電圧はどれくらいですか?
A: 最大 335V の動作電圧と 1000V の耐圧 (RMS) です。
Q: UFL/MMCX デバイスと互換性がありますか?
A: はい、コネクタは MMCX/UFL ポートとシームレスに接続します。
Q：金メッキの耐久性はどのくらいですか？
A: 金メッキ接点は抵抗が低く、500 回以上の嵌合サイクルに耐えます。
Q:雷に対する保護は含まれていますか?
A: はい、DC 接地により雷サージ保護が強化されます。
Q:このコネクタはどのような業界で一般的に使用されていますか?
A: 通信、自動車、航空宇宙、産業オートメーション、RF テスト。
