電気仕様 | |
周波数範囲(GHz) | 0-3 |
インピーダンス(オーム) | 50 |
最大出力(W) | 50 |
VSWR | <1.20+0.002f |
動作電圧(最大) | 335v |
耐圧(rms) | 1000v |
耐久性 | >500サイクル |
機械仕様 | |
コネクタ | MMCX/UFL |
ケーブルの長さ | 1.37ケーブル 120±5mm |
照明保護 | 直流接地 |
ガスケット | 銅金メッキ |
ナッツ | 銅金メッキ |
SMAハウジング | 銅金メッキ |
絶縁体 | PTFE |
温度範囲 | -65～+250 |

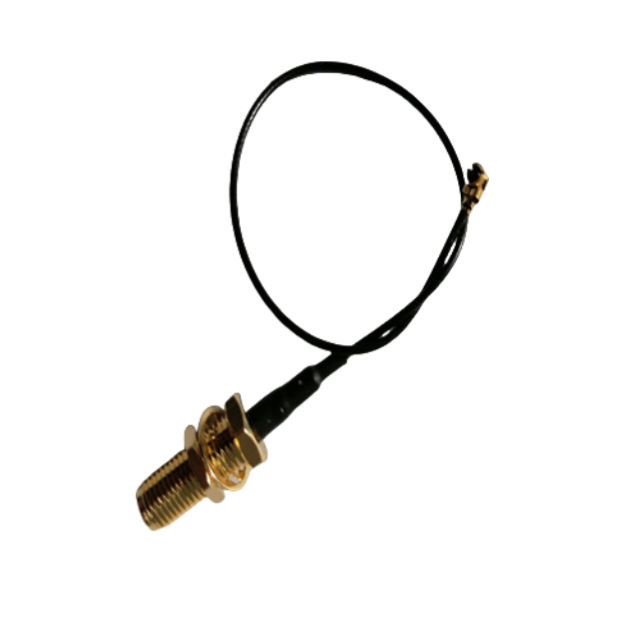

製品紹介
広い周波数範囲：C011 ケーブルの周波数範囲は 0 ～ 3 GHz で、この周波数スペクトル内で動作するさまざまな無線通信システムや電子機器にわたる幅広いアプリケーションに適しています。
安定した50Ωインピーダンス：50Ωのインピーダンスにより、ケーブルは効率的な電力伝送を保証します。この安定したインピーダンスは、信号の反射を最小限に抑え、送信中の信号の完全性を維持するために非常に重要であり、これは高性能の信号関連の動作に不可欠です。
低いVSWR ：C011ケーブルのVSWRは<1.20 + 0.002fです。低い VSWR は、優れたインピーダンス マッチングを示し、信号反射を低減し、電力の大部分がケーブルを通じて効果的に伝送されることを保証します。これにより、信号品質とシステム全体のパフォーマンスが向上します。
高電力処理能力：最大50Wの電力に対応でき、比較的大電力の信号の伝送が必要な用途に適しています。この高電力処理能力により、電力を大量に消費するさまざまなワイヤレスおよび電子セットアップでの使いやすさが拡張されます。
耐久性と優れた設計：ケーブルの耐久性は 500 サイクルを超え、ガスケット、ナット、SMA ハウジングなどの銅金メッキコンポーネントと PTFE 絶縁体が特徴です。金メッキは優れた耐食性を提供し、PTFE絶縁体は優れた電気絶縁性を提供します。また、温度範囲も-65～+250℃と広いため、さまざまな環境での使用に適しています。
アプリケーションシナリオ
産業用オートメーション機器の信号伝送
軍事/航空宇宙通信システム
5G/Wi-Fi/Bluetooth デバイスのアンテナ接続
高出力通信基地局
ロボットやIoT機器の内部配線
よくある質問
Q:このケーブルはどのようなコネクタを使用しますか?
A: MMCX/UFL から RP-SMA(F) コネクタを備えており、柔軟なデバイス統合が可能です。
Q:屋外での使用に適していますか?
A: はい、PTFE 断熱材と広い温度範囲 (-65°C ～ +250°C) により、屋外での耐久性が保証されます。
Q:高出力アプリケーションに対応できますか?
A: はい、最大 50 W の最大電力と 1000 V の耐圧をサポートします。
質問:ケーブルの長さはどのくらいですか?
A: 標準長さは 120±5mm ですが、カスタム長さも利用可能です。
Q: VSWR の性能はどのようなものですか?
A: VSWR は 0 ～ 3 GHz の範囲にわたって 1.20+0.002f 未満を維持します。
Q: DC アースは含まれていますか?
A: はい、雷保護のための DC 接地機能を備えています。
Q:コネクタは耐腐食性がありますか?
A:はい、金メッキコネクタは酸化を防ぎ、安定した導電性を保証します。
Q:このケーブルはどのような業界向けに設計されていますか?
A: 通信、航空宇宙、産業オートメーション、軍事用途に最適です。
