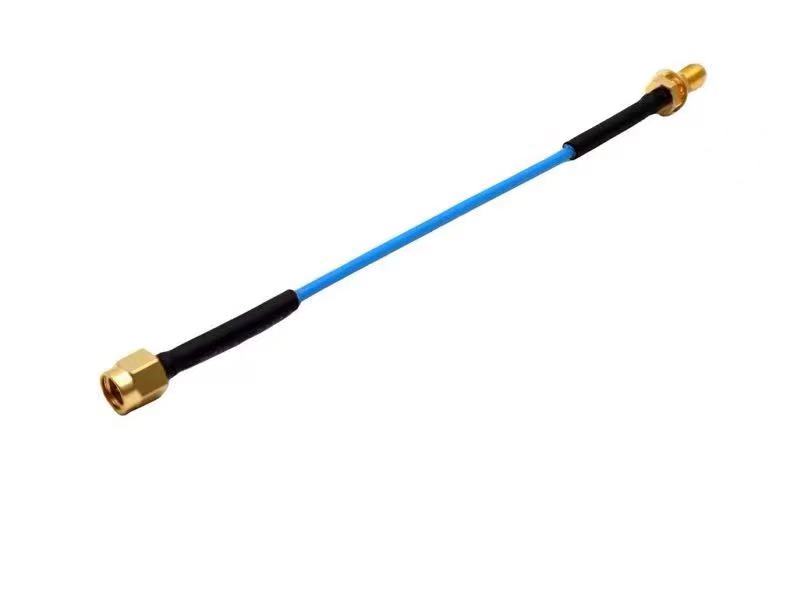

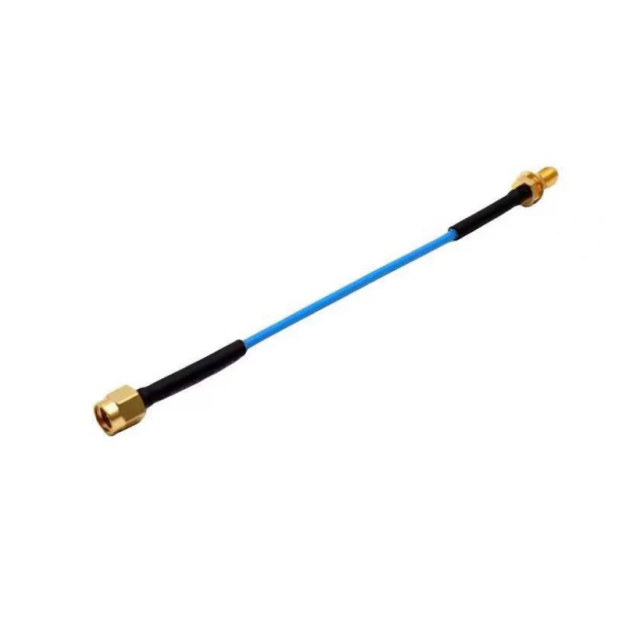

高周波SMA-J to SMA-KY同軸ケーブル GL3475

製品紹介

1. 広い周波数範囲：このケーブル アセンブリは DC ～ 8GHz で動作し、さまざまな周波数帯域にわたる幅広い用途に適しています。この周波数範囲内での信号伝送を必要とするさまざまな無線通信システム、RF 試験装置、その他のデバイスで使用できます。

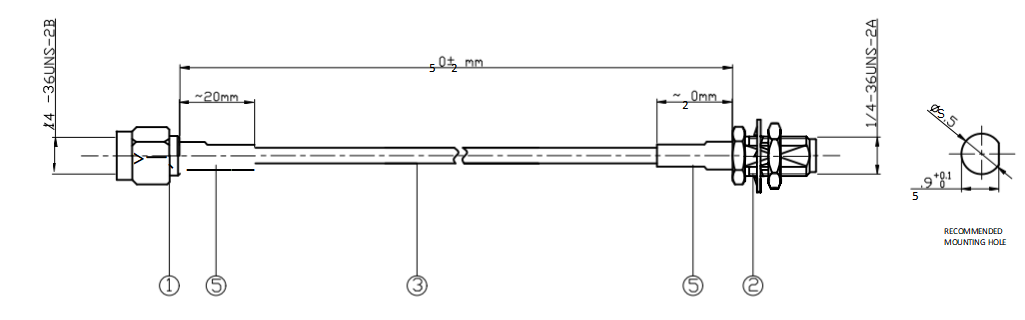

2. 安定した50Ωインピーダンス： SMA-J/SMA-KY-086-50mmケーブルは50Ωのインピーダンスにより、効率的な電力伝送を保証します。安定したインピーダンスは、信号反射を最小限に抑え、信号の完全性を維持するために非常に重要であり、これは高性能信号伝送に不可欠です。

3. 低 VSWR：電圧定在波比 (VSWR) が 1.5 以下です。低い VSWR は、ケーブルのインピーダンス マッチングが良好で、信号反射が減少し、電力の大部分が反射されるのではなくケーブルを通じて確実に伝送されることを示します。これにより、信号転送がより効率的になり、システム全体のパフォーマンスが向上します。

4. 低挿入損失：挿入損失は ≤0.35dB であり、伝送中の信号劣化が最小限に抑えられるケーブルです。挿入損失が低いことは、強度をほとんど損失せずに信号がケーブルを通過できるため、信号の品質を維持できるため、非常に望ましいことです。

5. 耐久性に優れた素材：導体は真鍮、絶縁体はPTFE、本体は真鍮に金メッキを施しています。これらの材料は、優れた導電性、絶縁性、耐久性を備えています。金メッキのボディは耐食性にも優れており、長期にわたる信頼性の高い接続を保証します。

アプリケーションシナリオ

• テストと測定: 研究室のスペクトラム アナライザ、信号発生器、またはオシロスコープを接続します。

• 通信インフラストラクチャ: 5G 基地局、マイクロ波システム、または衛星受信機をリンクします。

• 航空宇宙および防衛: レーダーまたはアビオニクス システムでの安定した RF 接続を確保します。

• 医療機器: イメージング デバイスの高周波信号の完全性を実現します。

• 産業オートメーション: 過酷な工場環境でセンサーとコントローラーを統合します。

よくある質問

Q: このケーブルは 6GHz Wi-Fi システムと互換性がありますか?
A: はい、DC-8 GHz 範囲は Wi-Fi 6E およびその他の 6 GHz アプリケーションをカバーします。

Q：屋外での使用に耐えられますか？
A: はい、熱収縮保護と金メッキのコネクタは湿気や腐食に耐性があります。

Q: 最高動作温度はどれくらいですか?
A: 定格は -55 °C ～ +125 °C で、極端な条件に適しています。

Q: コネクタは再利用可能ですか?
A: 耐久性を考慮して設計されていますが、断線を繰り返すと性能に影響を与える可能性があります。

Q: ケーブルの長さをカスタマイズできますか?
A: 標準の長さは 50 mm ですが、大量注文の場合はカスタマイズが可能です。

Q: ハイパワー伝送に対応していますか?
A: 高電力ではなく、信号の完全性のために最適化されています (電力制限については仕様を確認してください)。

Q: 適切なインピーダンス整合を確保するにはどうすればよいですか?
A: 50Ω インピーダンスはほとんどの RF システムと一致します。デバイス要件を確認します。
