GLS1204
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
アイテム | コンテンツ |
公称周波数 MHz | 1575~1608 (GPS : 1575、GLONASS : 1592~1608) |
中心周波数 (15×15mm グランドプレーンに粘着テープなし) | 1589±3 |
1575 MHz でのリターンロス (最大 dB) | -11 |
1603.5 MHz でのリターンロス (最大 dB) | -11 |
偏光モデル | RHCP |
インピーダンス | 50Ω |
周波数温度係数 | 20ppm/℃以下 |
評価
アイテム | 要件 |
動作温度 | -40℃～＋85℃ |
保管温度 | -40℃～＋105℃ |
製品紹介
デュアルバンド精度: GPS L1 (1575MHz) および GLONASS (1592-1608MHz) 周波数を RHCP 偏波でカバーし、正確な測位のための信頼性の高い衛星信号受信を保証します。
堅牢な環境耐性: 極端な温度 (-40℃ ～ +85℃) で動作し、過酷な条件下での信頼性を確保するための厳しいテスト (湿度、振動、熱サイクル) に合格しています。

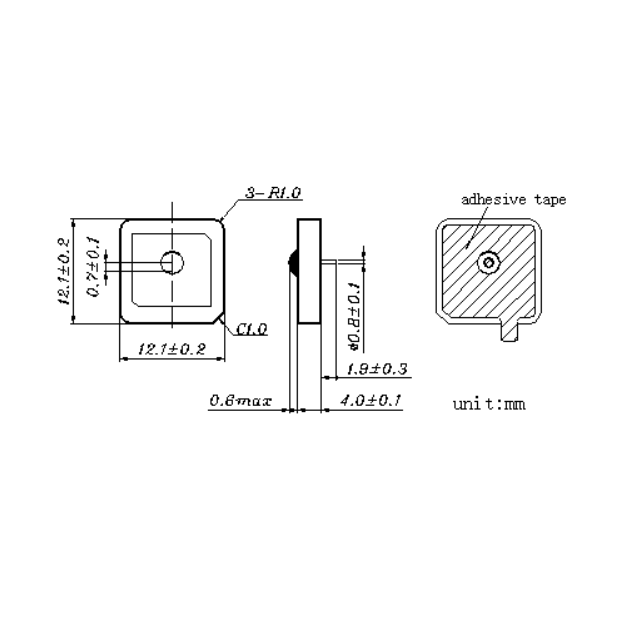

コンパクトで耐久性のあるデザイン: 小型寸法 (12.1 mm ±0.2) および RoHS 準拠の構造で、IoT デバイスやウェアラブルなどのスペースに制約のあるアプリケーションに最適です。
安定した電気的性能: 低いリターンロス (-11dB 最大)、50Ω インピーダンス、および ±2MHz の中心周波数安定性により、一貫した信号の完全性が保証されます。
簡単な統合: 標準的なはんだ付けプロセス (350℃ 耐性) と互換性があり、安全な輸送と保管のための保護パッケージが含まれています。
アプリケーションシナリオ
車載用ナビゲーションシステム
車両追跡とテレマティクス
IoT資産追跡デバイス
屋外ハンドヘルドGNSS受信機
産業用ドローンとロボット工学
よくある質問
Q:GLS1204はどの周波数をサポートしていますか?
A:GPS L1 (1575MHz) と GLONASS (1592-1608MHz) をサポートしています。
Q:このアンテナは防水ですか?
A:完全防水ではありませんが、耐湿試験(90～95%RH、60℃、96時間)に合格しています。
Q:高温はんだ付けにも耐えられますか?
A: はい、端子は 350℃ で 5 秒間耐えても損傷はありません。
Q:使用温度範囲はどれくらいですか?
A：動作時は-40℃～+85℃。保存温度は-40℃～+105℃です。
Q:グランドプレーンは必要ですか?
A: はい、最適なパフォーマンスを得るには 15x15mm のグランド プレーンが必要です。
Q:このアンテナは RoHS に準拠していますか?
A: はい、RoHS および環境基準を満たしています。
Q:どのような偏光を使用しますか?
A: 右手円偏波 (RHCP)。
