GL2450R25
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
性能特性
アイテム | コンテンツ |
中心周波数 MHz (70×70mm グランドプレーンにテープなし) | 2450±3.0(MHz) |
-10dB 帯域幅 MHz 最小 | 60 |
Fc max でのリターンロス dB | <-15dB |
ゲイン (dBi) タイプ | ≧5.0 |
VSWR(帯域幅)最大 | 2.0 |
インピーダンス Ω | 50 |
偏光モデル | RHCP |
誘電率 | 8 |
周波数温度係数 | 20ppm/℃以下 |
類似製品間の違い
部品番号 | GL2450V3 | GL2450S25 | GL2450R25 |
周波数-Mhz | 2450±3.0 | 2450±5.0 | 2450±3.0 |
ゲイン dBi | 5 | 0 | 5 |
アンテナ寸法-mm | 25*25*4 | 25*25*4 | 25*25*4 |

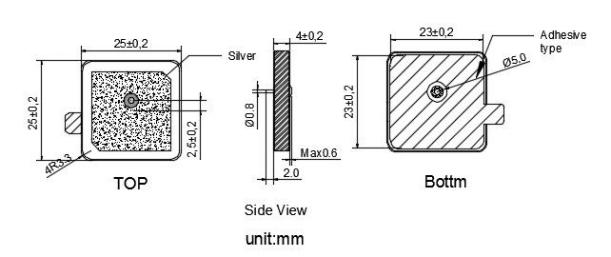

Dimensions

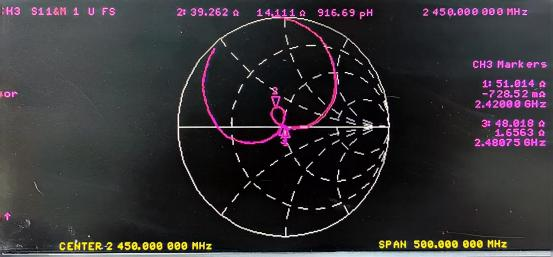

インピーダンス特性

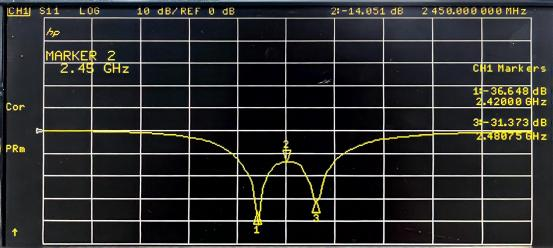

リターンロス

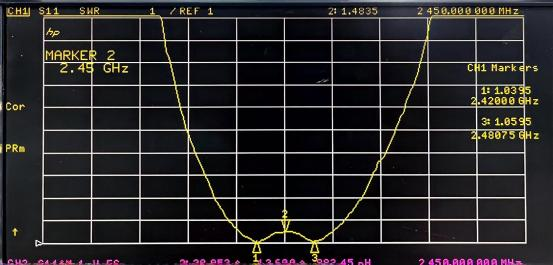

VSWR
製品紹介
正確な周波数チューニング: 中心周波数 2450 ± 3.0 MHz の GL2450R25 は、正確な信号の送受信を保証します。この精度は、特定の周波数範囲を必要とするアプリケーションにとって有益であり、干渉を軽減し、通信の信頼性を高めます。
広帯域幅: 少なくとも 60 MHz の -10dB 帯域幅を提供するアンテナは、複数のチャネルまたは高データ レート送信をサポートできます。より効率的な通信が可能になるため、ワイヤレス デバイスでの高解像度ビデオ ストリーミングなど、大規模なデータ転送が必要なアプリケーションに適しています。
優れたゲイン性能: GL2450R25 の標準ゲインは少なくとも 5.0 dBi です。ゲインが高いということは、アンテナが弱い信号を効果的に増幅できることを意味し、通信範囲が拡大します。これは、長距離で通信する必要があるデバイスや、信号範囲が弱いエリアで通信する必要があるデバイスに特に役立ちます。
右手円偏波 (RHCP): アンテナの RHCP 偏波には、マルチパス干渉の低減などの利点があります。都市部や広い屋内空間など、反射面が多い複雑な環境では、この偏光タイプは安定した信号接続の維持に役立ちます。
安定した電気特性: インピーダンスは 50Ω、中心周波数でのリターンロスは -15dB 未満、帯域幅内の最大 VSWR は 2.0 です。これらの安定した電気特性により、効率的な電力伝送が保証され、信号反射が最小限に抑えられ、信頼性の高い通信リンクが保証されます。
アプリケーションシナリオ
ワイヤレス ホーム エンターテイメント: ホーム エンターテイメント システムでは、GL2450R25 はワイヤレス スピーカー、スマート TV、ストリーミング ボックスなどのデバイスで使用できます。
産業用 IoT (IIoT) デバイス: 産業環境では、機器の監視と制御のために、GL2450R25 をセンサーやアクチュエーターに統合できます。
スマート ホーム オートメーション: セキュリティ カメラ、ドアベル、スマート ロックなどのスマート ホーム デバイスの場合、GL2450R25 はワイヤレス通信を強化できます。 RHCP 二極化により、他のデバイスからの干渉が軽減され、スマート ホーム エコシステムのシームレスな動作が保証されます。
屋外ワイヤレス監視: 屋外ワイヤレス監視システムでは、アンテナの高利得と広帯域幅は、ビデオ データを長距離に送信するのに役立ちます。
ウェアラブル デバイス: フィットネス トラッカーやスマートウォッチなどの一部のウェアラブル デバイスは、ワイヤレス通信に GL2450R25 を使用する場合があります。コンパクトなサイズ (所定の寸法によって暗示される) と低干渉特性により、身体に近い用途に適しています。
よくある質問
Q:動作周波数範囲は何ですか?
A: 2450±3.0MHz、2.4GHz ISM 帯域アプリケーションに最適化されています。
Q:グランドプレーンは必要ですか?
A: 最適なパフォーマンスを得るには、70x70mm のグランド プレーンを推奨します。
Q:このアンテナは屋外での使用に適していますか?
A: はい、温度安定性は -40°C ～ +85°C の環境に適しています。
Q:誘電率 (ε=8) は設計にどのようなメリットをもたらしますか?
A:小型化と効率のバランスが取れており、コンパクトなIoTモジュールに最適です。
Q:一般的なゲイン値はどれくらいですか?
A: ≥5.0dBi、乱雑な環境でも拡張されたカバレッジを確保します。
Q:テスト用のサンプルはありますか?
A: はい、サンプルは当社の営業チームを通じてリクエストできます。
Q:カスタム周波数調整をサポートできますか?
A: カスタム周波数調整が可能です。当社のエンジニアと要件について話し合います。
