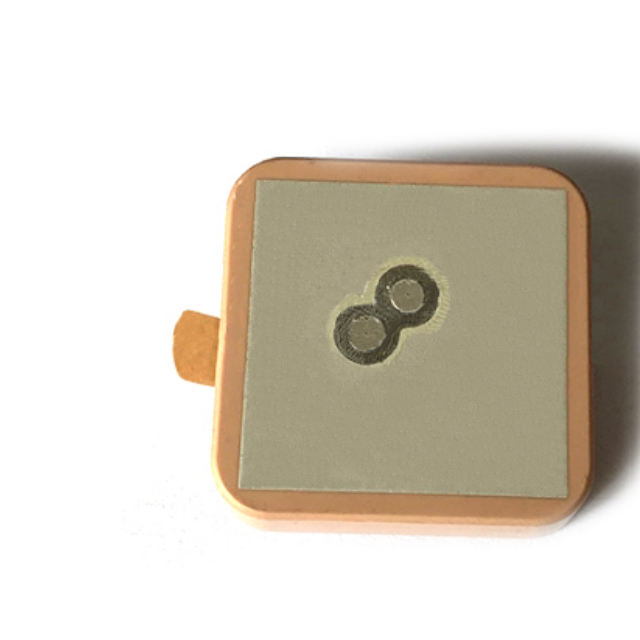

高利得 25mm RHCP 耐久性のある GNSS セラミック アンテナ GLS2503

寸法

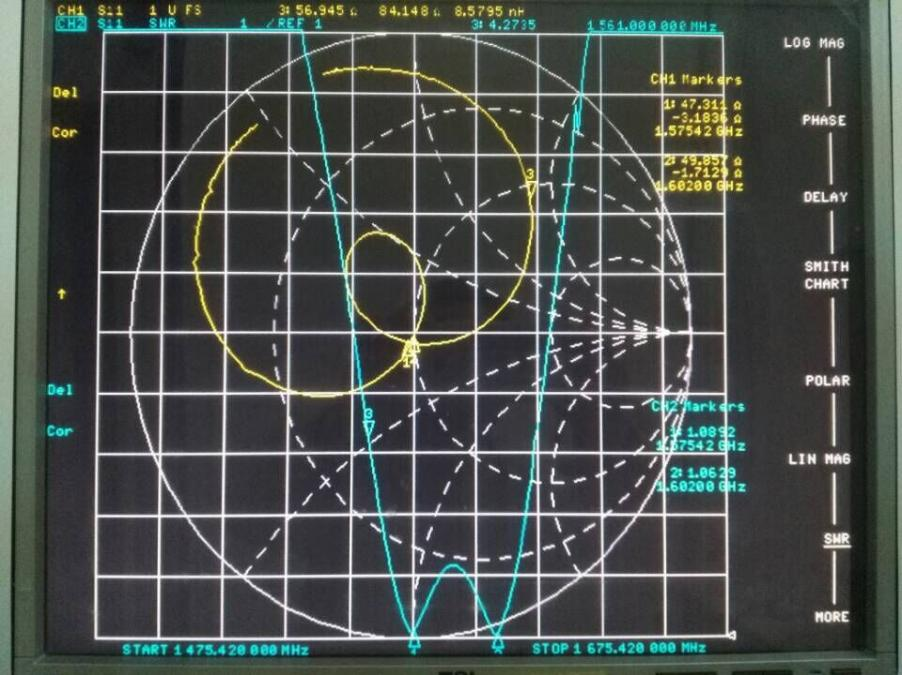

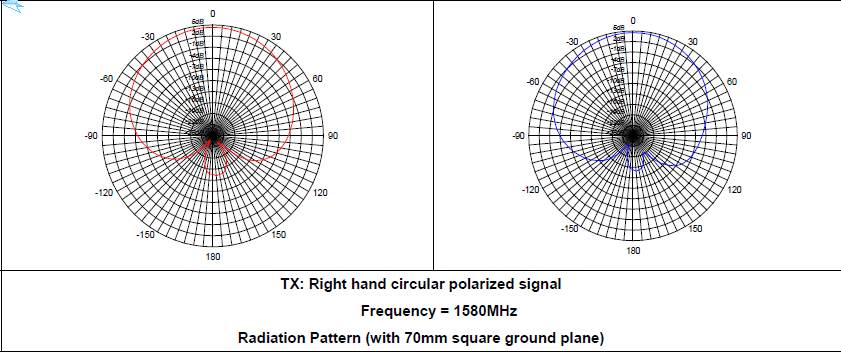

さらなるテスト

製品紹介

1. 高い信号ゲインと精度≤5.0dB の軸比で
   3.0dBic 天頂ゲイン を実現し 、ナビゲーションおよびタイミング システムの正確な GNSS 測位を保証します。

2. 超コンパクト設計
   25x25x4mm の 設置面積と粘着テープの統合により、ドローンやウェアラブルなどのスペースに制約のあるデバイスへの設置が簡素化されます。

3. 最適化された RF 互換性
   50Ω インピーダンス を備え、 70mm グランド プレーン でテストされ、標準 RF 回路とのシームレスな統合と最小限の信号損失を保証します。

4. 右手円偏波 (RHCP)
   動的環境におけるマルチパス干渉を低減し、自動車、海上、航空用途に最適です。

5. 堅牢で環境に優しい
   RoHS 準拠の構造は、世界的な環境基準を満たしながら産業条件に耐えます。

使用例

• 自動運転車: 自動運転車と AGV に信頼性の高い GNSS L1 信号を提供します。

• ドローンナビゲーション: 航空マッピングと配送ドローンの安定した位置を確保します。

• 産業用 IoT センサー: 工場のオートメーションや過酷な環境での資産追跡用に構築されています。

• 海洋ナビゲーション: ボートや海洋機器の GPS 精度をサポートします。

• ウェアラブルトラッカー： コンパクトなサイズはフィットネスバンドやペットトラッカーに適しています。

よくある質問

Q:このアンテナはどの周波数をサポートしていますか?
A: GPS、Galileo、およびその他のグローバル システムの GNSS L1 帯域 (1575.42MHz)で動作します。

Q:標準の RF システムと互換性がありますか?
A: はい、 50Ω インピーダンスにより 、ほとんどの RF モジュールおよび PCB との互換性が保証されます。

Q:このアンテナの利得はどれくらいですか?
A: 通常の天頂ゲインは 3.0dBicで、高性能ナビゲーション用に最適化されています。

Q:屋外環境にも対応できますか?
A: 防水ではありませんが、その耐久性のあるデザインは保護された屋外や産業での使用に適しています。

Q：軸比性能はどのくらいですか？
A：L1で≤5.0dB、信号歪みを最小限に抑えて正確な位置決めを実現します。

Q:グランドプレーンは必要ですか?

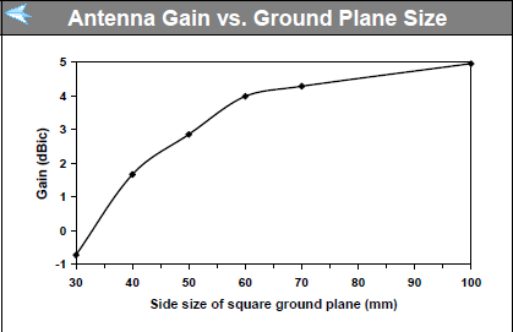

A:最適なパフォーマンスを得るために 70x70mm のグランド プレーンでテストされています が、他のサイズにも適応できます。

Q: RoHS に準拠していますか?
A: はい、家庭用および産業用電子機器で安全に使用するための RoHS 基準を満たしています。
