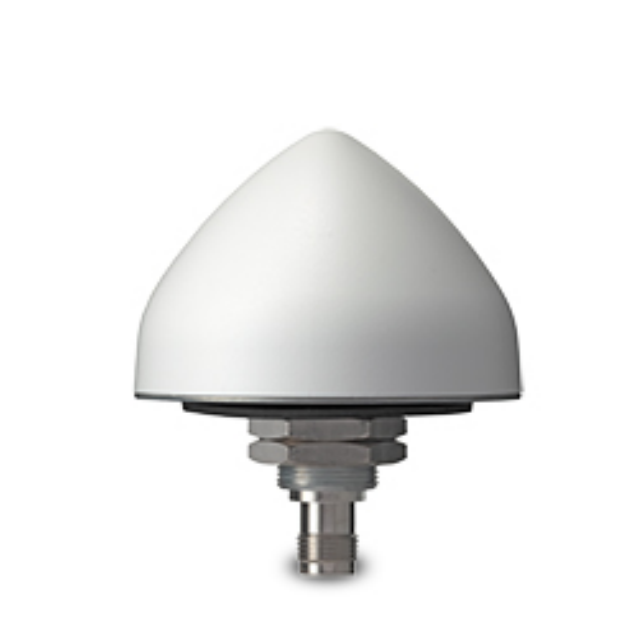

GL225S
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
アイテム | 仕様 | |
アンテナ | 周波数範囲 | 1559.052～1616MHz 1205.094～1278.75MHz |
分極 | RHCP | |
軸比 | ≤3dB | |
VSWR | ≤2.0 | |
ピークゲイン | ≧3dBi | |
インピーダンス | 50Ω | |
水平方向のカバー角度 | 360° | |
垂直カバレッジ角度 | 5°～90° | |
LNA | 得 | B1/L1/G1/E1/E2：40±2dB B2/L2/G2/B3/E5b/E6：42±2dB |
雑音指数 | ≤1.5dB | |
通過帯域の変動 | ±1.5dB | |
供給電圧 | DC3.3～12V | |
消費電流 | ≤50mA | |
VSWR | ≤2.0 | |
機械式 | コネクタ | TNCメス |
寸法 | Φ66.5mm | |
重さ | ≈150g | |
環境 | 動作温度 | -40℃～+85℃ |
保管温度 | -40℃～+85℃ | |
相対湿度 | 最大 95% (結露なきこと) | |
侵入保護 | IP67 | |
製品紹介
幅広い周波数範囲： GL225S は、BDS - B1/GPS - L1/GLONASS - G1 (1561.098 - 1602MHz) などの高帯域と、GPS - L5&L2/Galileo - E5a&E5b/BDS - B2 (1176 - 1227MHz) などの低帯域を含む、広い周波数範囲をカバーします。この広帯域サポートにより、複数の衛星システムから信号を受信できるようになり、より正確で信頼性の高い測位が保証されます。
高利得および低ノイズ：ピーク利得 ≥3dBi および低雑音指数 ≤1.5dB により、アンテナは弱い衛星信号を効果的に捕捉し、最小限の干渉で信号を増幅できます。これにより、より強力かつクリアな信号受信が可能になり、GNSS 対応デバイスのパフォーマンスが向上します。
優れたインピーダンスとVSWR： 50Ωのインピーダンスと≤2.0のVSWRにより、アンテナと接続されたデバイス間の効率的な電力伝送が保証されます。これにより信号の反射が低減され、全体的な信号品質とシステム パフォーマンスが最適化されます。

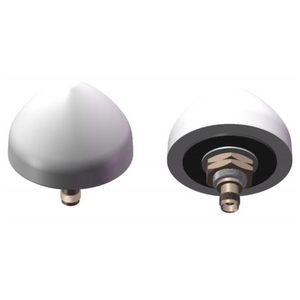

堅牢な機械的および環境的設計： GL225S は、TNC メスコネクタ、Φ66.5mm 寸法、重量約 150g を特徴としており、取り付けが簡単です。 IP67 の侵入保護等級は、防塵性があり、水深 1 メートルに 30 分間浸漬しても大丈夫であることを意味し、過酷な環境に適しています。
幅広い動作条件: -40 ℃ ～ +85 ℃の温度範囲内で動作し、最大 95% の相対湿度 (結露なし) に耐えることができる GL225S は、さまざまな気候でも機能します。この幅広い許容範囲により、地理的に異なる場所でも一貫したパフォーマンスが保証されます。
アプリケーションシナリオ
自動運転車: 北極圏の物流や砂漠の採掘作業における自動運転トラックの信頼性の高いナビゲーション。
精密農業: ドローン誘導作物監視と自動トラクターのためのセンチメートルレベルの精度。
インダストリアル IoT : 海洋石油掘削装置や建設現場にある重機や資産を追跡します。
海洋航行: 船舶および沿岸監視システムの耐食性能。
よくある質問
Q: このアンテナは北斗 (BDS) 衛星をサポートしていますか?
A: はい、全世界をカバーする BDS-B1 および BDS-B2 周波数を完全にサポートしています。
Q：水没にも耐えられますか？
A: IP67 定格により、一時的な浸水 (深さ 1m で 30 分間) に対する保護が保証されています。
Q: どのような電源が必要ですか? A:
3.3 ～ 12V DC 、≤50mA の電流 で動作し 、ほとんどの IoT デバイスおよび車両システムと互換性があります。
Q: TNC コネクタは防水ですか?
A: アンテナは IP67 定格ですが、長時間水にさらされる場合は、コネクタに防水シールを使用してください。
Q: RHCP は信号品質をどのように改善しますか?
A: 右手円偏波はマルチパス干渉を軽減し、都市部や森林地帯での精度を高めます。
Q: 一般的なインストール プロセスは何ですか?
A: TNC メス コネクタを介して取り付けます。特殊な工具は必要ありません。最適なパフォーマンスを得るために、澄んだ空の景色を確保してください。
