GL-DY004
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|

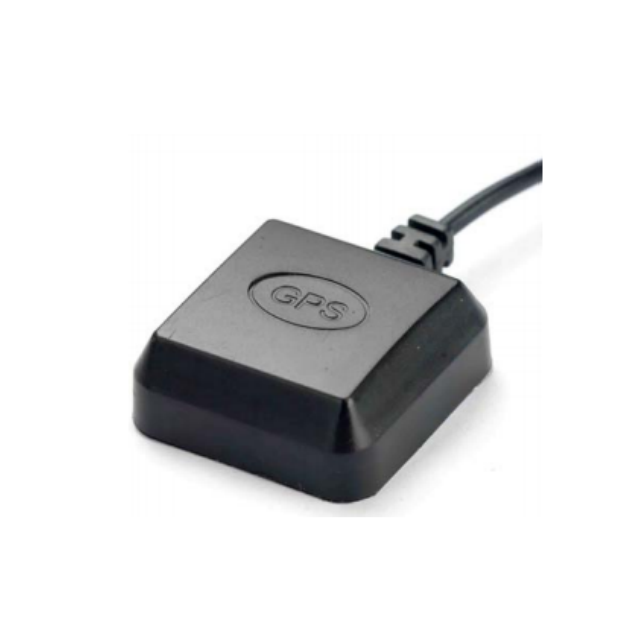

GPSGNSSアンテナ | |
GL-DY004 | |
電気インデックス | |
周波数-MHz | 1575.42-1610 |
VSWR | ＜1.5 |
ノーマルインピーダンス-Ω | 50 |
分極 | RHCP |
軸比 | 3dB(最大) |
LNAゲイン | 28dBi |
雑音指数 | ＜1.5 |
供給電圧 | DC2.2～5V |
消費電流 | ＜15mA |
メカニカルインデックス | |
ケーブルの種類 | RG174またはLMR100 |
コネクタ | SMAオス |

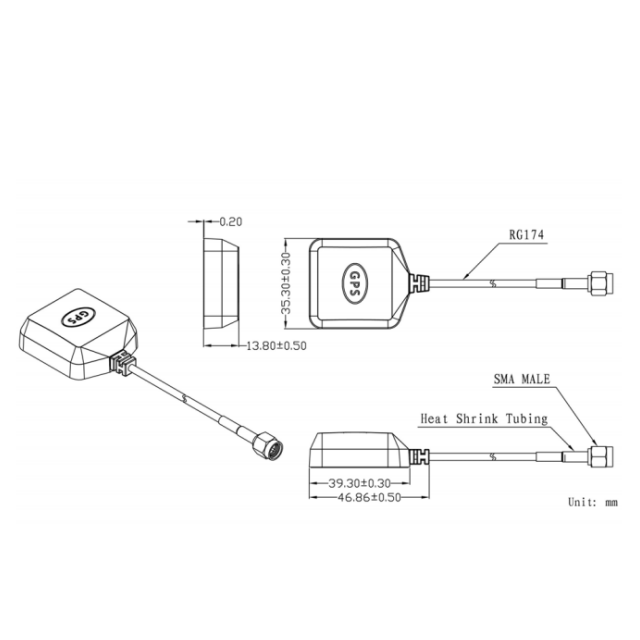

アンテナ寸法-mm | 39.3*35.3*13.8 |
設置方法 | 磁石または接着剤 |
侵入保護 | IP65～IP67(ケーブル差込口を除く) |
振動 | 10～55Hz 振幅1.5mm 2時間 |
環境に優しい | ROHS準拠 |
温度-℃ | -40～＋85 |
湿度-﹪ | 5～95 |
製品紹介
1.広帯域高精度測位：1575.42～1610MHzの周波数範囲をサポートし、RHCP円偏波設計（軸比≤3dB）と組み合わせることで、複雑な環境でも効率的な衛星信号の捕捉を保証し、測位精度と安定性を向上させます。
2.高性能信号処理：28dBi高利得低雑音アンプ（雑音指数<1.5dB）を搭載し、弱い信号受信を効果的に強化し、環境干渉を低減し、正確な位置データを保証します。
3. 柔軟な設置と適応性: 磁気または接着による取り付けオプションが利用可能で、SMA オス コネクタと RG174/LMR100 ケーブルが付属しているため、さまざまなデバイスに素早く適応でき、さまざまなシナリオでの設置要件を満たします。
4. 優れた環境適応性：IP65～IP67（ケーブル差込口を除く）の定格を有し、-40℃～+85℃の広い温度範囲、湿度5%～95%でも安定して動作します。 10～55Hzの振動試験にも合格しており、過酷な屋外環境にも適しています。
5.省エネで環境に優しい：ROHS環境基準に準拠し、2.2-5V DCの幅広い電源と15mA未満の消費電流を備え、性能を維持しながら低消費電力を確保し、長期の屋外展開に適しています。
アプリケーションシナリオ

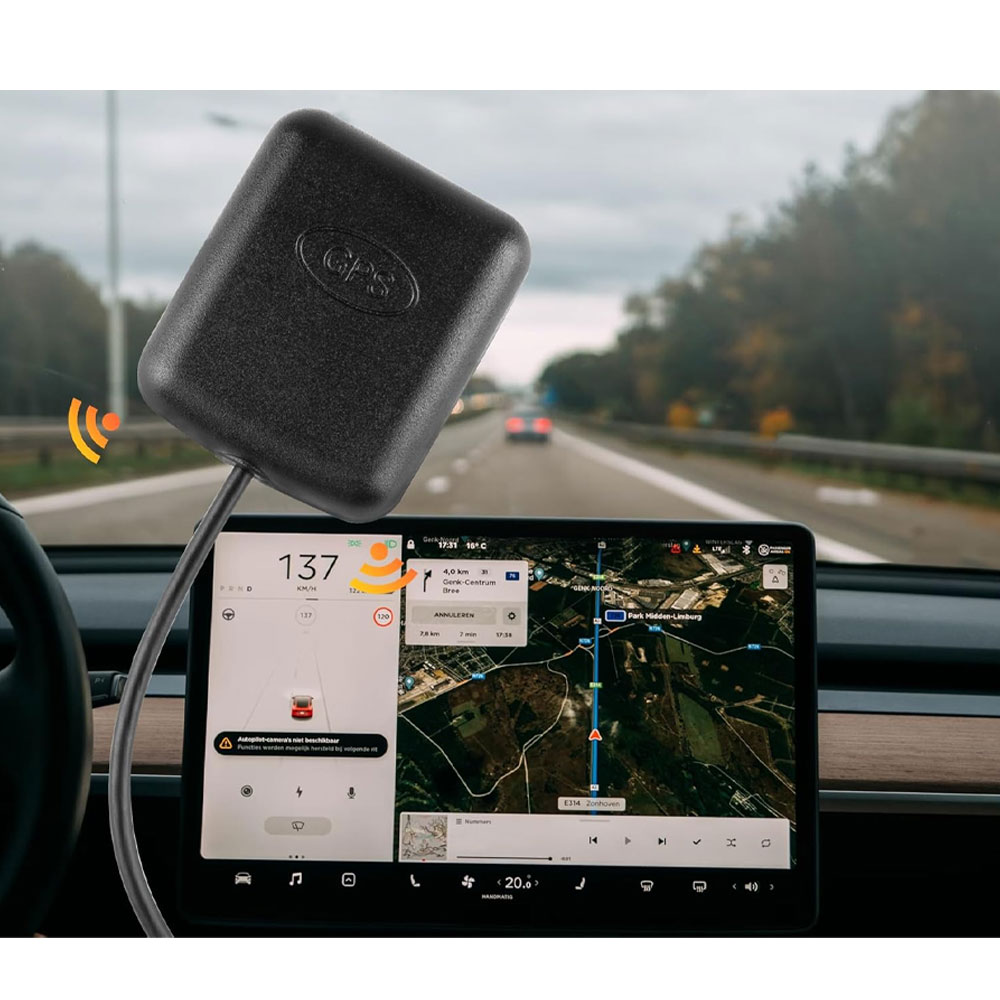

車載ナビゲーション: 磁気ルーフ取り付け、起伏の多い地形に対応した防振設計
船舶の位置決め: 海上の高湿度および塩水噴霧環境向けの IP67 防水性能
UAV マッピング: 28dBi ゲインにより高高度での信号の安定性を確保
農業機械: 極寒および高温での操作に対応する広い動作温度範囲 (-40°C ～ 85°C)
IoT 資産追跡: 15mA 未満の超低消費電力により、ロケーターのバッテリー寿命が延長されます
よくある質問
Q: GL-DY004 はどの周波数範囲をサポートしていますか?
A: 1575.42 ～ 1610MHz の周波数範囲をサポートします。
Q: このアンテナの偏波タイプは何ですか?
A: RHCP を使用します。
Q: GL-DY004 の LNA のゲインはどれくらいですか?
A: LNA ゲインは 28dBi です。
Q: アンテナにはどのような電源が必要ですか?
A: 2.2 ～ 5V DC 電源で動作します。
Q: アンテナはどのように設置されますか?
A: 磁石または接着剤で取り付けることができます。
Q: アンテナの保護レベルは何ですか?
A: IP65~IP67の保護レベルを持っています。
