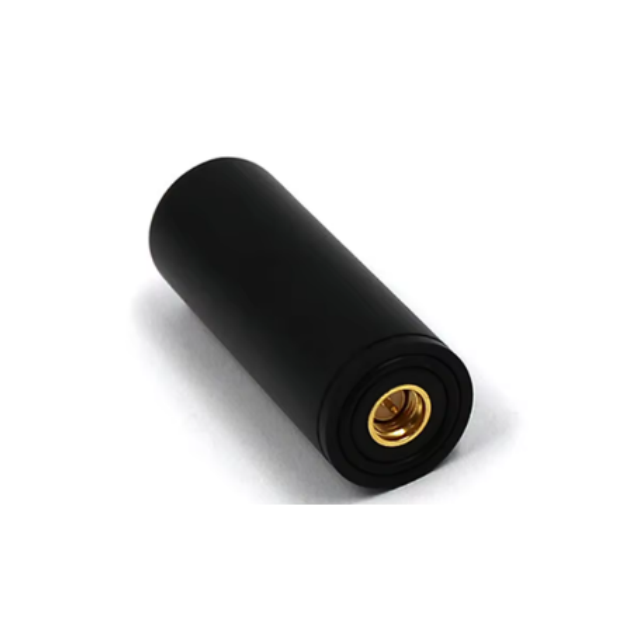

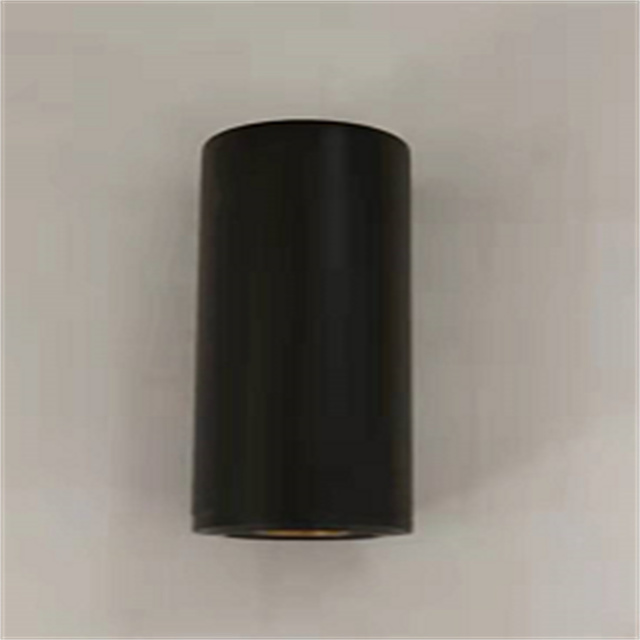

GLSY103
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
インピーダンス-Ω | 50 |
分極 | RHCP |
ゲイン dBi | ≥1.5 |
軸比-dB | ≦3 |
標高 l カバレッジ | 360° |
LNA ゲイン--dB | 30±2 |
雑音指数-dB | ≦1.5 |
出力VSWR | < 1.8:1 |
帯域dBの平坦性 | ±2 |
動作電圧-V | 難易度3-16 |
動作電流-mA | ≦25 |
使用温度-℃ | －40～＋80 |
保存温度-℃ | －40～＋80 |
湿度- | 最大95% |
防水 | IP67 |
コネクタ | SMA |
重量-g | ≦11 |
頻度 | B1/L1G1/Elをサポート |
製品紹介
1. 4つのシステムをフルエリアでカバー
BeiDou B1 (1561MHz)、GPS L1 (1575MHz)、GLONASS G1 (1602MHz)、Galileo E1 (1575MHz) を同時にサポートします。国境を越えたデバイスは自動的に最適な衛星に切り替わり、測位の可用性が 300% 向上します。
2. 工業用グレードの三重防水設計
IP67の防水・防塵性能（水深1メートルに30分間浸漬）、-40℃～80℃の広い動作温度範囲、95％の耐湿性を備え、極地探検や砂漠探検などの過酷な環境でも安定した動作を実現します。
3. 30dB インテリジェント信号ブースティング
≤1.5dB の超低雑音指数と ±2dB の帯域内平坦性 (競合他社は通常 ±5dB を提供します)。測位精度は複雑な都市部で 1.5 メートル (CEP90) に達し、従来のアンテナに比べて 50% 向上しました。
4. 超ワイド電圧および省エネアーキテクチャ
3 ～ 16V の幅広い電圧入力 (乗用車用 12V システムおよびトラック用 24V システムに対応) + ≤25mA の超低消費電力、最大 120 時間のバッテリー寿命 (共有自転車端末でテスト)。
5. 究極の軽量化の躍進
11g（約硬貨2枚の重さ）の超軽量設計+360°全方位受信により、ドローンの重量が18%削減され、飛行時間が延長され、ウェアラブルデバイスが無重力のように感じられます。
アプリケーションシナリオ
国境を越えた物流: 中国とヨーロッパの列車測位ターミナル、輸送用コンテナ追跡装置
精密農業：北斗による農業機械の自動運転、植物保護ドローンによる現場パトロール
防災・監視：緊急地震速報、山岳変位センサー
スマートシティ: シェア自転車電子フェンス、スマート電柱位置決め
家庭用電化製品: アウトドア スポーツ ウォッチ、ペットの迷子防止首輪
よくある質問
Q: 4 つのオペレーティング システムを切り替えるにはどうすればよいですか?手動構成は必要ですか?
A: 完全に自動化されたインテリジェント スイッチング (Beidou > GPS > GLONASS > Galileo)、設定は必要ありません。
Q: 11g アンテナは車両の振動で脱落することはありますか?
A: 3M VHB 接着剤 (引張強度 ≥ 1kg) が標準であり、マグネット マウント (耐荷重 1.2kg) はオプションです。
Q: 16V の電圧はデバイスに損傷を与えますか?
A: 過電圧保護チップ（しきい値18V±0.5V）が内蔵されているため、トラックのバッテリー変動の心配がありません。
Q: 360° のカバー範囲には垂直方向のカバー範囲も含まれますか?
A：水平方向の全指向性を示します。垂直カバレッジはゲインに依存します (推奨取り付け角度 ≥ 30°)。
Q: 金属環境では干渉抑制はどのように機能しますか?
A: オプションのフェライトリングキット(ANT-FER103)を使用すると、モーター干渉を15dB抑制できます。

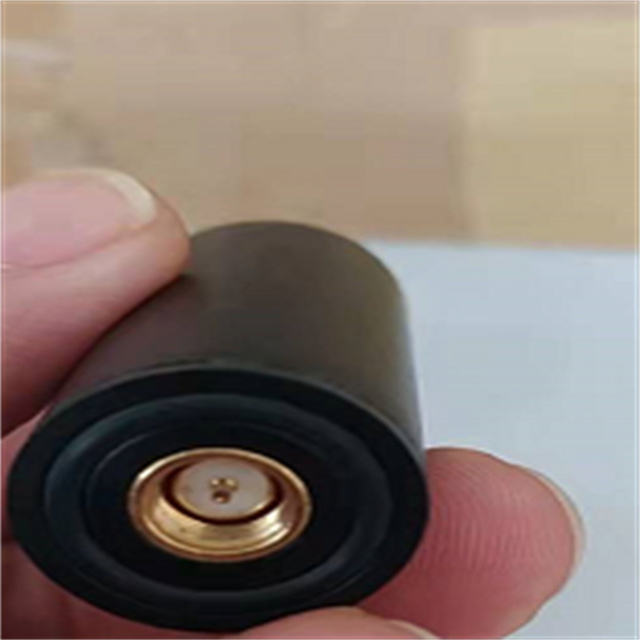

Q: SMA コネクタは湿気の多い環境では錆びますか?
A: 50μインチの金メッキとセルフシール構造は96時間の塩水噴霧テストに合格しています。
