GL504D
Asialeren
8517710000
100PC
受け入れられました
1000PC/日
| 数量： | |
|---|---|
アイテム | 仕様 | |
アンテナ 2ピン | 周波数範囲 | 1561.098～1602MHz |
分極 | RHCP | |
得 | 4dBic@70*70mm GP | |
VSWR | ＜1.5 | |
インピーダンス | 50Ω | |
軸比 | ≤2dB（天頂） | |
寸法 | 25*25*6mm | |
LNA | 得 | 28±2dB |
雑音指数 | ≤1.0dB | |
供給電圧 | DC3.3±0.3V | |
消費電流 | ≤24mA@3.3V DC | |
VSWR | ＜2.0 | |

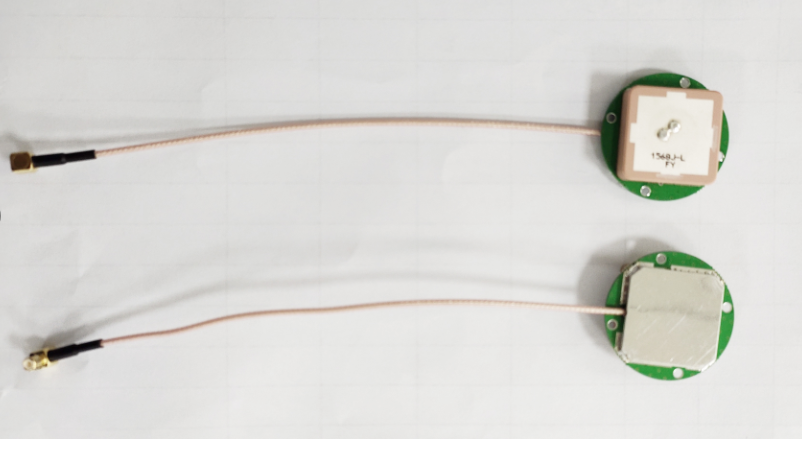

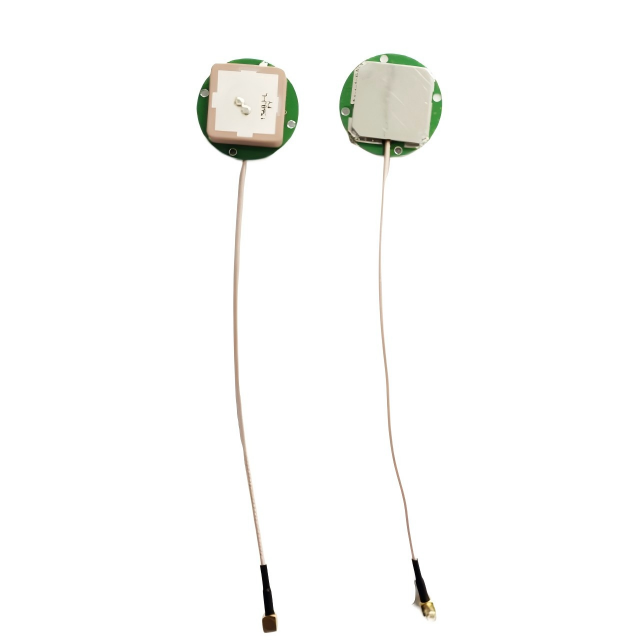

機械式 | ケーブル | RF1.37など |
コネクタ | IPEXなど | |
取付方法 | 埋め込み | |
環境 | 動作温度 | -40℃～+85℃ |
相対湿度 | 最大95% | |
振動 | 10～55Hz 振幅1.5mm 2時間 | |
環境に優しい | ROHS準拠 | |
製品紹介
1. 極端な騒音制御
≤1.0dBの雑音指数（業界トップ）と28±2dBのゲインLNAとの組み合わせにより、微弱な信号の受信感度が大幅に向上し、地下ガレージや人口密集した建物での使用に適しています。
2. 軍用グレードの耐振動性
10～55Hz/振幅1.5mm 2時間の振動試験（国家基準の3倍）に合格し、建設機械やオフロード車などの高振動環境の要件を満たします。
3. 高精度位置決め性能
▸ 軸比 ≤ 2dB (天頂方向)
▸ 周波数帯域カバー: 1561-1602MHz (GPS L1/Beidou B1 互換)
▸ 70×70mmの設置面積でグランドプレーン以下の4dBICゲイン
4. 超低消費電力の統合
• 3.3V ± 0.3V 電源、消費電力 ≤ 24mA (前世代と比較して 60% 削減)
• IPEX/RF1.37などのマイクロインターフェースをサポートし、わずか6mmのフラッシュマウント取り付け厚さを特徴とします。
5. 環境の信頼性
-40°C ～ 85°C の広い動作温度範囲 + 95% の湿度耐性
ROHS認証済み、鉛フリー製造プロセス
アプリケーションシナリオ
車載スマート端末：T-BOX、フリート管理システム
建設機械制御: ショベル/クレーンの位置決めと監視
UAV コア モジュール: 飛行制御、ナビゲーション、およびデータ伝送システム
産業用IoT: スマートメーター、資産追跡タグ
特殊装備: 消防ヘルメットの位置決め、緊急救助装備
よくある質問
Q: Galileo システムはサポートされていますか?
A: 1561 ～ 1602MHz の周波数帯域をカバーし、Galileo E1 信号 (1575.42MHz) と互換性があります。受信機はデコードをサポートする必要があります。
Q: 70×70mm のグランドプレーンは必須ですか?
A: はい。 4dBic ゲインは、このサイズでのテストに基づいています。グランドプレーンが不十分な場合、ゲインが低下します（面積が 50% 減少するごとに約 1.2dB ゲインが低下します）。
Q: IPEX インターフェイス ケーブルの長さはどのように選択すればよいですか?
A: 標準の RF1.37 ケーブル (長さは指定されていません) が利用可能です。 10cmから1mまでのカスタム長さに対応しています。長距離伝送にはシールドスリーブの使用をお勧めします。
Q: 金属筐体のデバイスでも使用できますか?
A: アンテナの真上には 15mm 以上の空間領域を確保する必要があります。金属ハウジングは 70×70mm のグランドプレーンに接続する必要があります。
Q: 3.3V 電源を 5V 電源に接続できますか?
A：厳禁です！電圧範囲は 3.0 ～ 3.6V に厳密に制限されています。過電圧により LNA チップが損傷します。
Q: 傾斜角度によって軸比はどのように変化しますか?
A: 天頂で ≤ 2dB、仰角 30° で通常 ≤ 3.5dB (テストレポートについてはテクニカルサポートにお問い合わせください)。
Q: LNA ゲイン帯域幅とは何ですか?
A: 帯域幅は指定されていませんが、VSWR <2.0 であれば 1561 ～ 1602MHz 帯域全体で効果的な動作が保証されます。
