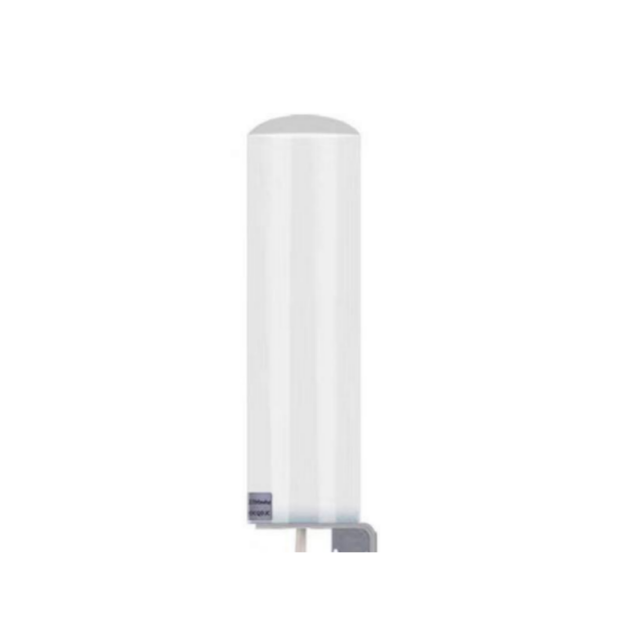

SMA オスコネクタ車両用低ノイズ GPS GNSS アンテナ GL066

デュアルバンド GPS + LTE の統合
GPS/Glonass (1559 ～ 1602MHz、1164 ～ 1259MHz) と LTE/GSM (698 ～ 2690MHz) を 1 つのコンパクトな設計に組み合わせ、デバイスの複雑さとコストを削減します。

モデル：
GL066
製品ブランド：
Asialeren
製品コード：
8517710000
ダウンロード：
GL066 gpsgnss lte.pdf
MOQ：
100個
OEM&ODM：
承認されました
容量：
10000個/日

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

アイテム			仕様
GPSGlonass アンテナ	誘電アンテナ	周波数範囲	1559.052～1602MHz 1164～1259MHz
		分極	RHCP
		得	3dBic（天頂）
		VSWR	<1.5
		インピーダンス	50Ω
	LNA	得	28±2dB
		雑音指数	<2dB
		VSWR	<2.0
		供給電圧	DC3.3～12V
		消費電流	<20mA
LTEアンテナ		周波数範囲	698～960MHz/1710～2690MHz
		VSWR	<3.0
		分極	リニア
		得	2.5dBi
		インピーダンス	50Ω
機械式		ケーブル	LMR195、10m
		コネクタ	SMAオス
		材料	ABS
		取付方法	L/U クラップ
		寸法-mm	60*230
環境		動作温度	-40℃～+85℃
		相対湿度	最大95%
		侵入保護	IP67（ケーブル差込口を除く）
		環境に優しい	ROHS準拠

製品紹介

1. デュアルモード統合、マルチシナリオ適応: GPS/GNSS および LTE/GSM デュアル機能を統合します。 GPS/GNSS は 1559.052 ～ 1602MHz および 1164 ～ 1259MHz の周波数帯域をサポートし、LTE/GSM は 698 ～ 960MHz および 1710 ～ 2690MHz の周波数帯域をカバーします。これにより、測位と無線通信を同時に行うことができるため、別個のアンテナが不要になり、デバイスの構造が簡素化されます。

2. 高精度測位と安定した通信：GPS/GNSSアンテナはRHCP偏波を利用し、3dBicの天頂利得と1.5未満のVSWRを達成します。 28±2dB の高利得低雑音アンプ (雑音指数 <2dB) と組み合わせて、高精度の位置決めを保証します。 LTE アンテナは 2.5dBi の利得、安定した信号伝送、複数のキャリアネットワークへの互換性を誇ります。

3. 柔軟な設置と幅広い互換性: L/U クランプ取り付けをサポートし、ブラケットやポールなどの構造物に素早く取り付けることができます。 SMA、MCX、MMCX など、さまざまなコネクタオプションが利用可能です。 10m の LMR195 ケーブルはさまざまな設置距離に対応し、幅広い端末装置と互換性があります。

4. 優れた耐環境性：ABS 製で IP67 の防塵・防水性能（ケーブル差込口を除く）を誇り、-40℃～+85℃の広い動作温度範囲、湿度95％でも安定して動作します。 ROHS環境基準にも準拠しており、過酷な屋外環境や産業環境にも適しています。

5. 低消費電力と高信頼性: GPS/GNSS モジュールは 3.3V DC ～ 12V DC で動作し、消費電力は 20mA 未満です。この低電力設計により、デバイスのバッテリー寿命が延長されます。優れた全体的な信号伝送性能 (GPS/GNSS LNA VSWR <2.0、LTE VSWR <3.0) により、長期にわたる安定した動作が保証されます。
