GL2504D
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
1.パフォーマンスインデックス
アイテム | コンテンツ |
中心周波数 MHz (￠70 mm グランドプレーンに粘着テープを使用) | 2338.0±10.0 |
-10dB 帯域幅 MHz 最小 | 30 |
CF最大時のVSWR | 1.5 |
偏光モデル | LHCP |
インピーダンス | 50Ω |
ゲイン (天頂 90°) dBi min | 5.0型 |
周波数温度係数 | 20ppm/℃以下 |

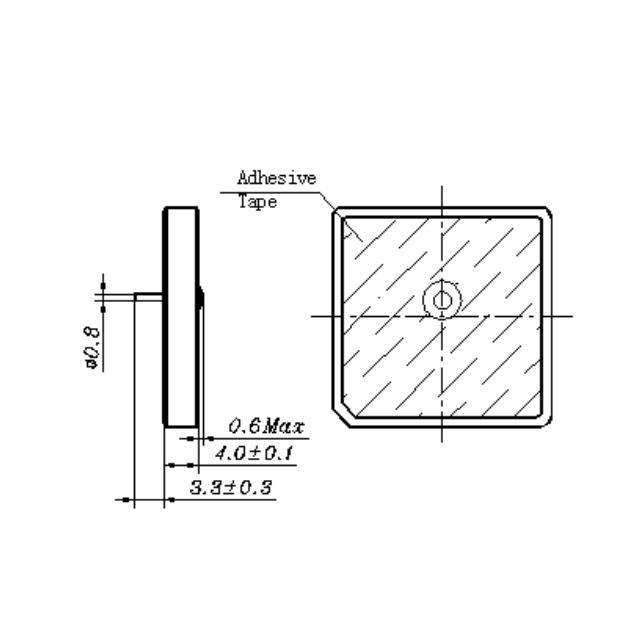

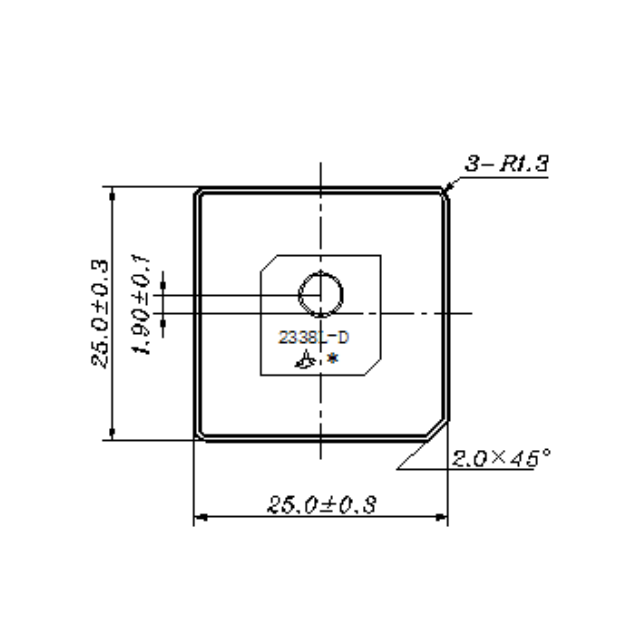

2.次元
3.リターンロス特性

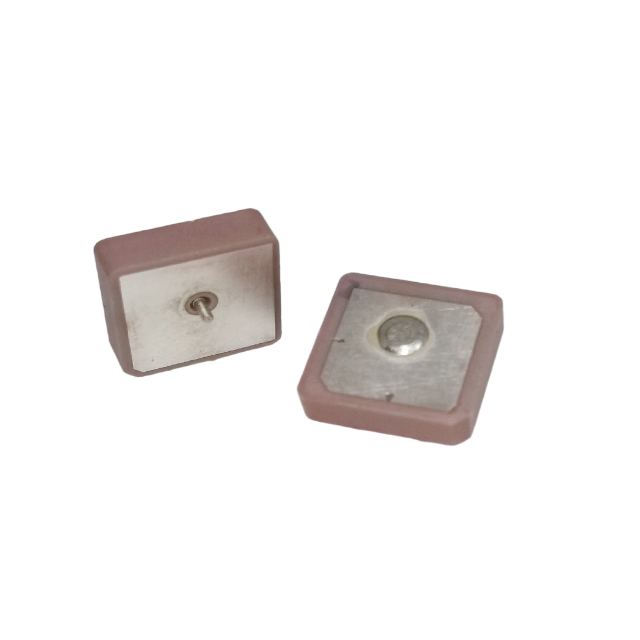

4.製品紹介
高周波数安定性
低い温度係数 (最大 20ppm/°C) で 2338MHz ±10MHz で動作し、極端な環境 (-40°C ～ 105°C) においても信頼性の高いパフォーマンスを保証します。
信号を明瞭にする LHCP 偏波
左手円偏波 (LHCP) は、信号干渉とマルチパス歪みを最小限に抑え、GPS および衛星通信システムに最適です。
堅牢な環境耐久性
湿度 (90 ～ 95% RH)、熱サイクル (-40 °C ↔ 105 °C)、耐振動性 (10 ～ 55 Hz) などの厳しいテストに合格し、過酷な産業環境や屋外環境でも長寿命を保証します。
コンパクトで簡単な統合
コンパクトな寸法 (長さ 26.0±0.3mm) と 50Ω インピーダンスにより、IoT デバイス、ドローン、テレメトリ システムの PCB 統合が簡素化されます。
高い天頂ゲイン
90°天頂で 5.0dBi 以上のゲインを実現し、車両追跡やリモート センサーなど、垂直方向のカバレッジを必要とするアプリケーションの信号強度を強化します。
アプリケーションシナリオ
GPS ナビゲーション システム: 自動車または船舶用 GPS ユニットでの安定した信号受信を保証します。
産業用IoTセンサー：工場フロアの振動や温度変動に耐えます。
ドローン通信：軽量設計と高ゲインにより、長距離の UAV テレメトリをサポートします。
スマート農業: 屋外農業センサーの湿気に耐えます。
衛星地上局: LHCP は衛星データ リンクの干渉を軽減します。
よくある質問
Q:使用温度範囲はどれくらいですか?
A: アンテナは -40 °C ～ 105 °C の範囲で確実に機能し、105 °C までの保管に耐えます。
Q:グランドプレーンは必要ですか?
A: はい、最適なパフォーマンスを得るには 70mm のグランド プレーン (お客様が用意したもの) が必要です。
Q:標準的な PCB はんだ付けと互換性がありますか?
A: はい、端子は 95% 以上のはんだ被覆率で 260 ～ 290°C のはんだ槽に耐えます。
Q：アンテナの取り付け方はどうすればいいですか？
A: 平らな面に粘着テープ (付属) を使用してください。近くに金属製の障害物がないことを確認してください。
Q: LHCP 偏波を使用するデバイスは何ですか?
A: GPS 受信機、衛星モデム、および干渉の除去が必要なアプリケーションで一般的です。
Q:屋外の湿気にも耐えられますか?
A: はい、90 ～ 95% RH、60°C で 96 ～ 98 時間テストされました。
Q:一般的なリターンロスはどれくらいですか?
A: 中心周波数での VSWR ≤1.5 により、信号反射が最小限に抑えられます。
