GL218D
Asialeren
8517710000
100PC
受け入れられました
1000PC/日
| 数量： | |
|---|---|
アイテム | 仕様 | |
アンテナ | 周波数範囲 | 1559.052～1602MHz 1164～1259MHz |
分極 | RHCP | |
軸比 | ≤3dB | |
VSWR | ≤2.0 | |
ピークゲイン | ≧3dBi | |
インピーダンス | 50Ω | |
水平方向のカバー角度 | 360° | |
垂直カバレッジ角度 | 5°～90° | |
LNA | 得 | B1/L1/G1/E1/E2：40±2dB B2/L2/G2/L5/E5a/E5b：42±2dB |
雑音指数 | ≤1.5dB | |
供給電圧 | DC3.3～12V | |
消費電流 | ≤60mA | |
VSWR | ≤2.0 | |
機械式 | ケーブル | RG58など |
コネクタ | BNC またはその他 | |
寸法 | Φ96mm | |
取付方法 | スクリュー | |
レドーム素材 | ABS | |
環境 | 動作温度 | -40℃～+70℃ |
保管温度 | -40℃～+70℃ | |
相対湿度 | 最大 95% (結露なきこと) | |
侵入保護 | IP67 | |
差別化比較

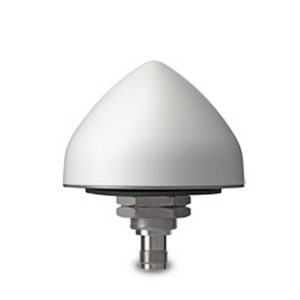

比較基準 | GL218D | GL225S |
周波数カバレッジ | 1559.052～1602MHz、1164～1259MHz | ハイバンド BDS-B1/GPS-L1/GLONASS-G1:1561.098~1602MHz ローバンド GPS-L5&L2/Galileo-E5a&E5b/BDS-B2:1176~1227MHz |
得 | B1/L1/G1/E1/E2：40±2dB；B2/L2/G2/L5/E5a/E5b：42±2dB | B1/L1/G1/E1/E2：40±2dB；B2/L2/G2/B3/E5b/E6：42±2dB |
コネクタの種類 | BNC | TNCメス |
消費電流 | ≤60mA | ≤50mA |
製品紹介
マルチシステム互換性: GPS (L1/L2)、GLONASS (G1/G2)、Galileo (E1/E5)、および BeiDou (B1/B2) 周波数 (1164 ～ 1602MHz) をサポートし、全地球測位精度に最適です。
高性能 LNA : 統合された低ノイズ アンプ (40±2dB ゲイン) と ≤1.5dB の雑音指数により、弱い信号領域でもクリアな信号受信が保証されます。
堅牢な IP67 設計: ねじ取り付け付きの防水および防塵ハウジング (ABS レドーム) は、過酷な屋外環境に適しています。
広い電圧範囲: 低消費電力 (≤60mA) で 3.3 ～ 12V DC で動作し、ほとんどの GNSS 受信機および IoT デバイスと互換性があります。
正確なカバレッジ: 水平角度 360° および垂直角度 5° ～ 90° で、動的アプリケーションでも信頼性の高い信号取得を実現します。
アプリケーションシナリオ
リアルタイムの GPS/GLONASS データを必要とする精密農業機器。
海洋ナビゲーション システムと自律型ドローン。
建設機械のテレマティクスと測地測量。
極端な気象条件下での IoT 資産の追跡。
よくある質問
Q:このアンテナは Galileo および BeiDou システムと互換性がありますか?
A: はい、グローバル マルチシステム サポートのために E1/E5 (Galileo) および B1/B2 (BeiDou) 帯域をカバーしています。
Q:海水環境でも使用できますか?
A: IP67 等級は水や塵に対する耐性を保証しており、海洋での使用に適しています。
Q:どのくらいの長さのケーブルが付属していますか?
A: デフォルトのケーブルは RG58 (長さは指定されていません) です。カスタマイズについてはメーカーにお問い合わせください。
Q:外部電源は必要ですか?
A: いいえ、接続されている GNSS 受信機から直接電力 (3.3 ～ 12V DC) を供給します。
Q:アンテナをしっかりと取り付けるにはどうすればよいですか?
A:車両または機器に恒久的に取り付ける場合は、G3/4-14 ネジを使用してください。
Q: BNC コネクタは耐腐食性がありますか?
A: はい、コネクタは湿気や塩分の多い条件でも耐久性があるように設計されています。
Q:極端な温度下での一般的な寿命はどれくらいですか?
A: -40 °C ～ +70 °C での動作向けに設計されており、過酷な気候でも長期的な信頼性を保証します。
Q:従来の GPS デバイスでも動作しますか?
A: はい、古い GPS システムとの互換性のために L1 (1575.42MHz) をサポートしています。
