GLMPD2N
Asialeren
8517710000
100個
受け入れられました
10000PC/日
| 数量： | |
|---|---|
SN | パラメータ | 仕様 |
1 | 周波数範囲 | 698～3800MHz |
2 | 挿入損失 | ≦0.8dB（理論損失3.0dBを除く） |
3 | 入力ポート VSWR | Typ.1.11 / Max.1.25 |
4 | 出力ポートVSWR | Typ.1.10 / Max.1.20 |
5 | 分離 | Typ.26dB / Min.20dB |
6 | 振幅バランス | ±0.2dB |
7 | 位相バランス | ±3° |
8 | インピーダンス | 50オーム |
9 | 入出力コネクタ | N-女性； |
10 | 定格電力 | スプリッター 50W;コンバイナー3W |
11 | 動作温度 | -30℃～+85℃ |
12 | 表面仕上げ | サンドブラスト自然色の導電性酸化 |
13 | 外形寸法 | 65×66×20（mm） |
14 | 重さ | 100（g） |
製品紹介

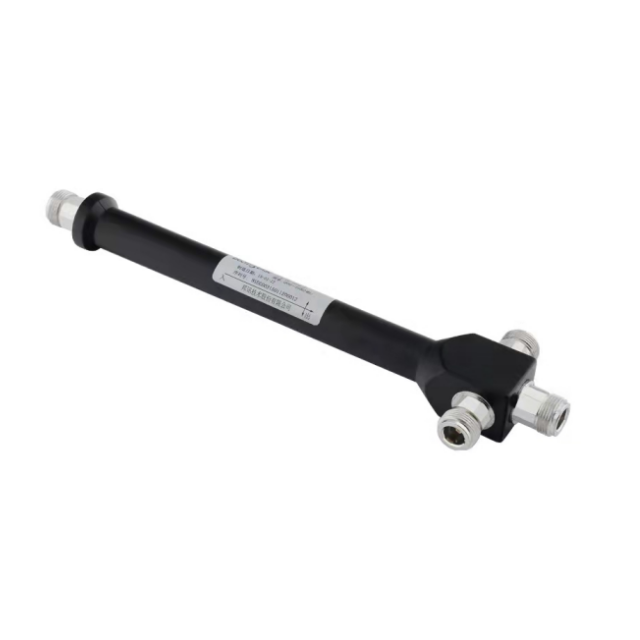

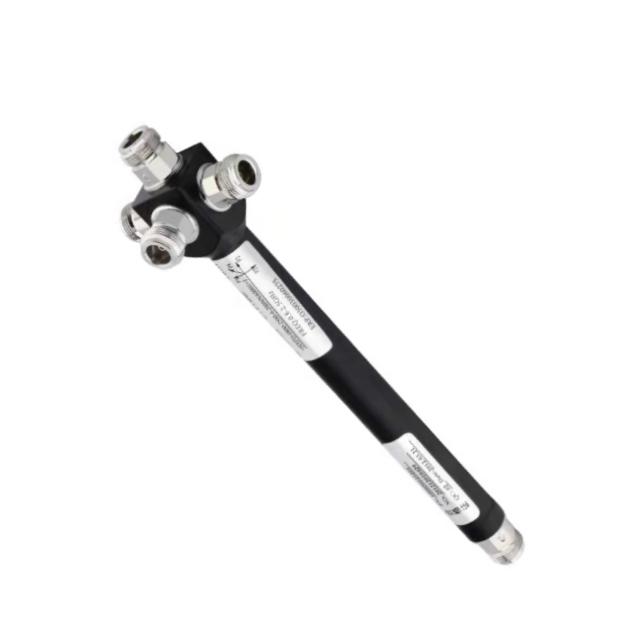

広い周波数範囲：GLMPD2N 2ウェイ電力分割器は、698～3800 MHzの広範囲の周波数範囲をカバーします。この広帯域機能により、さまざまな無線通信システムに適応し、さまざまな周波数ベースのアプリケーションをサポートできます。
低挿入損失：挿入損失が ≤0.8dB (理論上の 3.0dB 損失を除く) である GLMPD2N は、電力分割時の信号劣化を最小限に抑えます。これにより、出力ポート間の電力分割が効率的に行われ、接続されたデバイスに対して強力で信頼性の高い信号が維持されます。
優れたVSWR性能：入力ポートのVSWRは標準1.11、最大1.25で、出力ポートのVSWRは標準1.10、最大1.20です。低い VSWR 値は、効率的な電力伝送と最小限の信号反射を示し、電力分配器の全体的なパフォーマンスを向上させます。
高絶縁性とバランス出力：GLMPD2N は出力ポート間で標準 26dB、最小 20dB の絶縁性を提供し、信号干渉を防ぎます。さらに、±0.2dBの振幅バランスと±3°の位相バランスを備えており、接続された各デバイスに対して一貫した安定した出力信号を保証します。
広い動作温度範囲：-30 ℃ ～ +85 ℃の温度範囲で動作するため、GLMPD2N はさまざまな環境条件で機能します。この幅広い許容範囲により、冷蔵施設から高温の産業環境に至るまで、さまざまな気候や用途での使用に適しています。
アプリケーションシナリオ
5G 基地局: 通信インフラストラクチャのアンテナ全体に信号を配信します。
建物内 DAS (分散型アンテナ システム) : オフィス、モール、スタジアムのカバレッジを強化します。
公安ネットワーク: 正確な信号分割が必要な消防/警察無線システムに信頼性を発揮します。
よくある質問
Q: スプリッターモードの最大入力電力はどれくらいですか?
A: 50W の連続電力をサポートします。コンバイナーモードは最大まで処理します 3W.
Q:屋外での使用に適していますか?
A: 屋内環境向けに設計されています。屋外保護のための IP 定格はありません。
Q:どのようなコネクタが使用されていますか?
A: 安全な RF 接続のための N-メス コネクタ (50Ω)。
Q: 5G 周波数を処理できますか?
A: はい、698 ～ 3800MHz (5G サブ 6GHz 帯域を含む) に最適化されています。
Q:取り付け金具は含まれていますか?
A: いいえ、しかしコンパクトなサイズなので、標準的なラックに簡単に統合できます。
Q:位相バランス精度はどのくらいですか?
A: 同期信号分配の場合は±3°。
Q:表面仕上げは耐食性がありますか?
A: はい、サンドブラストによる導電性酸化により長寿命が保証されます。
