5G DAS アンテナ

5G DAS アンテナ: シームレスな無線接続と高速伝送のコアサポート

5G技術の普及に伴い、5G DAS（分散型アンテナシステム）アンテナは、シームレスな接続と高速データ伝送を実現する鍵となっています。建物や特定のエリアに5Gセルラー信号を分散するように設計されており、最新の5G周波数帯域と2 * 2/4 * 4 MIMO技術をサポートしています。信号強度とカバレッジが大幅に向上します。

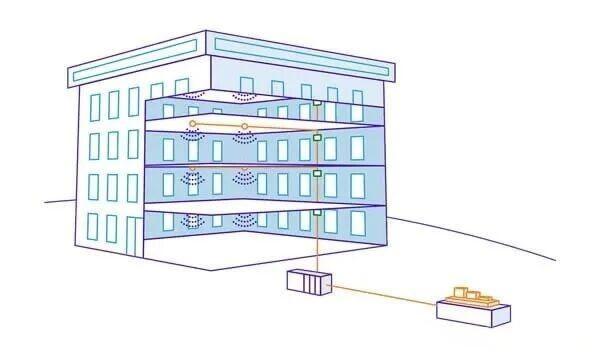

I.分散型アンテナ システム (DAS) とは何ですか?

DAS は、空間的に分離されたアンテナ ノード、伝送媒体、中央信号源、および増幅器で構成されるネットワークです。中央信号源から各アンテナ ノードに無線信号を分配することにより、従来のマクロセル タワーでは不十分なカバレッジを提供する環境 (例: 高密度エリア、複雑な地形) での無線通信カバレッジと容量が向上します。

コアコンポーネント: アンテナノード (屋内 iDAS/屋外 oDAS)、伝送媒体 (光ファイバー/同軸ケーブル)、中央信号源 (フロントエンド)、アンプ。

主な利点: 死角のないカバレッジ、高密度ユーザーのサポート、オンデマンドの拡張性、および複数の通信事業者およびテクノロジーとの互換性。

主な課題: 初期導入コストの高さ、設計と​​設置の複雑さ、メンテナンスとアップグレードのコストの高さ。

II. 4G DAS と 5G DAS の主な違い

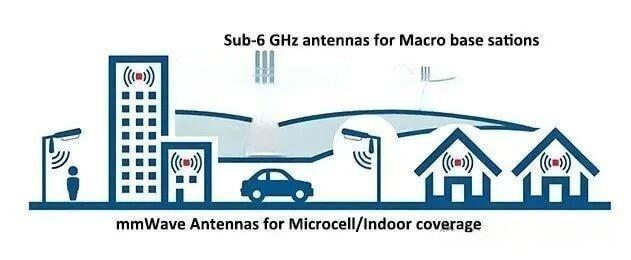

Ⅲ． 5G DASアンテナの中核的な役割

信号を強化する: 不感地帯を排除し、従来の携帯電話塔のカバレッジが弱いエリア (大きな建物やトンネルなど) の信号強度を向上させます。

容量の向上: トラフィックの多いエリア (スタジアム、空港) で負荷を分散し、ネットワークの混雑を軽減します。

高速化: 信号品質を向上させ、干渉を軽減し、ストリーミングやデータ集約型アプリケーションのスムーズな実行を維持します。

マルチシナリオへの適応: マルチオペレーターおよびマルチテクノロジー (4G/5G/Wi-Fi) をサポートし、公共安全の緊急通信要件を満たします。

省エネと消費量の削減： 信号がユーザーの近くにあるため、モバイルデバイスの電力消費が削減され、バッテリー寿命が延長されます。

IV. 5G DASアンテナの動作原理と主な特徴

1. 動作メカニズム

信号生成: 5G 信号は、マクロセルラータワーまたは専用の 5G 小型基地局によって生成されます。

信号処理: フロントエンド ユニットは、配信に備えて信号を増幅、変換、分割します。

信号分配：光ファイバー（長距離）または同軸ケーブル（短距離）を介して、信号はスプリッター/コンバイナーと組み合わせてターゲットエリアに送信されます。

信号ブロードキャスト: リモート アンテナ ユニット (RAU) は信号をユーザー機器にブロードキャストして、完全なカバレッジを実現します。

2. 主な特徴

大容量: 5G の高データ レートと低遅延の要件に適応します。

スケーラビリティ: エリアのサイズに合わせてアンテナと配信コンポーネントの数を増減します。

柔軟性: 複数の通信事業者および周波数帯域と互換性があり、さまざまなネットワーク要件を満たします。

V. 5G DAS アンテナはどのように選択すればよいですか?

1. 周波数範囲

6GHz未満の周波数帯域：広いカバレッジと強力な浸透力を備えた低周波数帯域（1GHz未満、600/700MHzなど）。中周波数帯域（1～6GHz、3.5GHz Cバンドなど）は、カバレッジと容量のバランスが取れており、5Gの主流の周波数帯域です。

ミリ波帯 (24 GHz ～ 100 GHz、26/28 GHz など): 高速、大容量ですが、カバレッジが短く、浸透力が弱く、ブラインドを埋めるには複数のアンテナが必要です。

2. 偏光

垂直/水平偏波: 従来型で低コストですが、干渉を受けやすいです。

デュアル偏波 (± 45 ° 斜め偏波): MIMO テクノロジーをサポートし、信号品質と容量が向上し、5G の主流の選択肢です。

3. ゲインとレンジ

ゲイン: 信号集束能力を測定する場合、屋内アンテナは 2 ～ 8 dBi、屋外アンテナは 8 ～ 20 dBi です。ゲインとカバレッジのブラインドエリアのバランスを取る必要があります。

到達範囲：周波数帯域（短いミリ波、長い低周波数帯域）、環境（障害物）、電力の影響を受け、屋内での到達範囲は数十〜数百メートル、屋外では数百メートル〜数キロメートルに達する場合があります。

4. PIM値が低い

定義: 受動相互変調 (PIM) は、受動コンポーネント内での複数の周波数信号の混合によって引き起こされる干渉であり、ネットワークのパフォーマンスを低下させる可能性があります。

重要: 低い PIM (≤ -150dBc、高性能の場合は ≤ -160dBc) により、信号の完全性とネットワーク効率が保証されます。

実装: 高品質の非強磁性材料、精密な製造、正しい設置、定期的なテストを使用します。

VI. 5G DASアンテナの主な種類

VII. 5G DAS アンテナはどのように選択すればよいですか?

要件を定義します。 カバーエリア (サイズ、障害物)、容量 (ユーザー数、アプリケーション)、およびターゲット周波数帯域を決定します。

適切なタイプを選択します。 全方向性アンテナは広範囲の均一なカバレッジに適しており、指向性アンテナは特定のエリアに適しています。屋内では小型で美しいスタイルを、屋外では耐候性のスタイルを選択してください。

マッチングパラメーター: ゲインとビーム幅のバランス (長距離には高ゲインの狭いビームを選択し、広範囲には低ゲインの広いビームを選択)、MIMO/ビームフォーミングの優先サポートにより、低い PIM 値 (≤ -150dBc) が保証されます。

設置と互換性を考慮する: 設置シナリオ (天井/壁/柱) への適応、既存のインフラストラクチャとの互換性、地域の規制と業界標準への準拠。

コストと将来のバランス: 初期コストと長期的な価値のバランスをとり、拡張性があり将来の 5G アップグレードに適した製品を選択します。必要に応じて専門のエンジニアに相談してください。
