GL-DY3060H3
Asialeren
8517710000
50
承認されました
200/日
| 数量： | |
|---|---|
電気仕様 | ||||||
周波数範囲-MHz | 350-960 | 1350-1550 | 1710-2700 | 3400-3800 | 4900-7125 | |
VSWR | ≤1.8 | ≤1.8 | ≤1.8 | ≤1.8 | ≤1.8 | |
ゲイン dBi | 2.0 | 3.5 | 4.5 | 6.0 | 6.0 | |
水平ビーム幅 | 360° | 360° | 360° | 360° | 360° | |
垂直ビーム幅 | 65° | 55° | 55° | 50° | 45° | |
分極 | 水平 | |||||
相互変調IM3 (2x43dBm) - dBc | ≤-150 | |||||
入力インピーダンス-Ω | 50 | |||||
最大入力電力 - W | 50 | |||||
雷保護 | DCアース | |||||
機械仕様 | ||||||
入力コネクタの種類 | N女性 | |||||
寸法 - mm | Ø220×18 | |||||
アンテナ重量 - kg | 0.3 | |||||
放射素子の材質 | プリント基板 | |||||
レドーム材質 | ABS | |||||
レドームの色 | 白 | |||||
動作温度 | -40℃～+65℃ | |||||
同様のアンテナ間の違い
部品番号 | GL-DY3060H3 | GL-DY6070VV3 | GL-DY7027V3B |
得 | 2.0/6.0 | 2.0/6.0 | 2.5/3.5 |
VSWR | 1.8 | 1.8 | 1.5/1.8 |
製品紹介
1.5バンドフルカバレッジ
350-960MHz + 1350-1550MHz + 1710-2700MHz + 3400-3800MHz + 4900-7125MHz、4G/5G/Cバンド/Wi-Fi 6E (6GHz)をサポートし、複数のアンテナを単一のデバイスに置き換えます。
2. 目に見えない超スリムデザイン
厚さわずか 18mm、直径 Ø220mm の純白の ABS ハウジングは天井に違和感なく溶け込み、重量は最小 0.3kg なので、インテリアに簡単に溶け込みます。
3.水平偏波干渉防止
独自の水平偏波技術によりデバイス間のクロストークが低減され、超低相互変調（IM3）≤ -150dBC を実現し、ショッピングモールなどの人口密集地域での信号純度が 50% 向上します。
死角のない4.360°のカバー範囲
全方向放射 + 6dBi ピークゲイン (3.5GHz 帯)、垂直ビーム角度 45°-65°、多層カバレッジ、単一デバイスで 500 平方メートルのフロアを効果的に制御します。
5.産業グレードの信頼性
50W 定格電力 + -40°C ～ 65°C の広い動作温度範囲、PCB ラジエーター要素は耐湿性と耐腐食性、落雷保護のための DC 接地、10 年間のメンテナンスフリー。
アプリケーションシナリオ

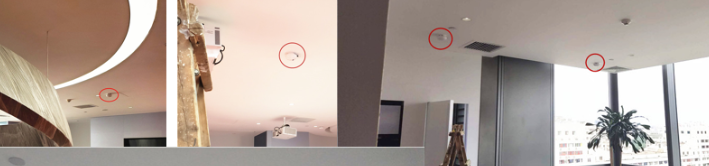

スマート商業施設： ショッピングモール/空港ターミナル旅客動線システムネットワーク化
デジタル ヘルスケア: 病棟監視機器のシームレスな信号カバレッジ
教育の情報化: 教育棟の複数の教室に対する一元的な CPE 管理
ホテルのデジタル化: 客室での IPTV と WiFi のデュアル ネットワークの統合
産業用 IoT: 工場センサー データ バックホール ハブ
政府機関: 政府機関の中断ゼロの待ち行列システム
よくある質問
Q: 水平偏波と一般的な垂直偏波の違いは何ですか?
A: 垂直偏波は携帯電話信号に一致し、天井設置型デバイス (AP/CPE) 用に最適化されているため、壁反射損失が低減され、天井設置型デバイスの送受信効率が向上します。
Q:ルーターに直接接続できますか?
A: デバイスに接続するには、N タイプのメス アダプター ケーブル (RG316 ケーブルなど) が必要です。最大回線損失は ≤3dB であることが推奨されます。当社の超低損失パッチケーブル CL-30 の使用をお勧めします。
Q: 4900 ～ 7125MHz の周波数帯域は何に使用されますか?
A: WiFi 6E/7 の 6GHz 帯域と 5G C バンド (n77/n78) をカバーし、今後 10 年間にわたって将来性のあるパフォーマンスを保証します。
Q: 太さ 18mm のケーブルはどのように取り付ければよいですか?
A: 天井開口部はØ225mmで、付属のバネ式ブラケットを使用すると、1人で3分で設置できます。
Q: 周波数が増加すると垂直ビーム角が狭くなるのはなぜですか?
A: 高周波信号は浸透力が弱いです。狭いビーム (45° ビームなど) はエネルギーを集中させて床を貫通します。上層階と下層階の間で測定された干渉減衰は ≥12dB です。
Q: DC 接地はどのように実行すればよいですか? A: ハウジングには、6mm² 以上の銅ケーブルを使用して建物の接地グリッド (避雷規格 IEC 62305) に接続するための接地スタッドが内蔵されています。落雷の激しい地域ではこの接続は必要ありません。
Q：屋外でも使用できますか？
A: ABS ハウジングは耐紫外線性がありますが、防水性はありません。屋内での使用にのみ適しています。屋外で使用する場合はIP67モデルのGL-ODシリーズをお選びください。
