主な技術仕様 | |
周波数範囲 (MHZ) | 2400 |
ゲイン(dBi) | >2 |
コネクタ | IPEX/IPX/U.FL |
効率 (dBi) | -0.89 |
効率 （％） | 81.46 |
指向性 (dB) | 5.12 |
ピークゲイン位置 (シータ) | 180.00 |
ピークゲイン位置 (ファイ) | 330.00 |
効率シータポール (%) | 20.90 |
効率ファイポール (%) | 60.56 |
○裾上部。効率 (%) | 39.93 |
裾下部。 効率（％） | 41.54 |
アンテナ幅 | 52mm |
アンテナの長さ | 130mm |
製品紹介

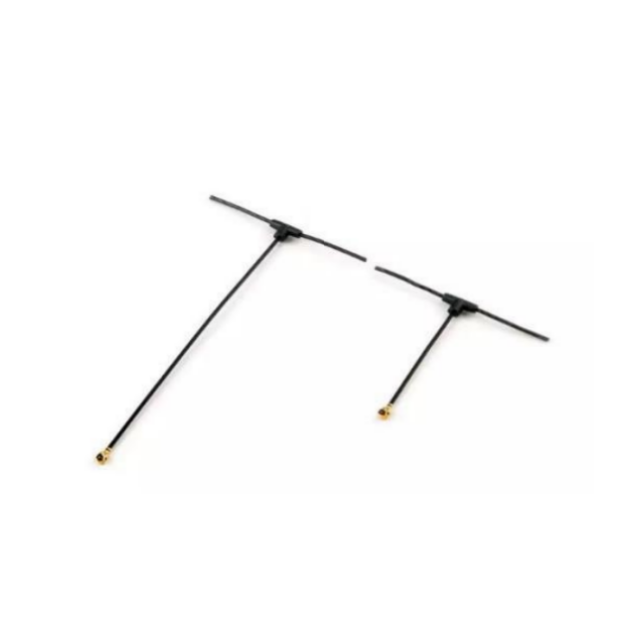

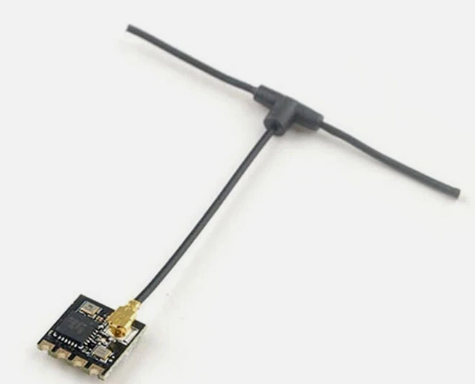

T 字型全方向性デザイン
T 字型構造により 360° の信号範囲が確保され、オフィスや小規模な商業スペースなど、均一な WIFI 配信が必要なエリアに最適です。
高効率とゲイン
81.46% の効率と >2dBi ゲインにより、信号損失を最小限に抑え、WIFI パフォーマンスを強化し、複数のデバイスの安定した接続を確保します。
柔軟なコネクタ オプション
IPEX/IPX/U.FL コネクタをサポートし、さまざまな WIFI モジュール、ルーター、IoT デバイスと簡単に統合できます。
さまざまな設置に適したコンパクトなサイズ
幅 52 mm、長さ 130 mm で、狭いスペースにもぴったりと収まり、屋内と半屋外の両方の設置に適しています。
最適化された指向性
シータ 180.00 およびファイ 330.00 に位置するピーク ゲインで 5.12dB の指向性を誇り、カバレージと信号フォーカスのバランスをとります。
アプリケーションシナリオ
• ルーター信号強化: ホーム/オフィスルーターの純正アンテナを交換して、より広い 360° カバレッジを実現
• IoT デバイスのアップグレード: セキュリティカメラ、倉庫のスマートセンサーの接続性を向上
• ドローン FPV システム: 方向安定性を備えた軽量の空中ソリューション
• 天井取り付け AP: 吊り天井設置のアクセス ポイントに最適
• ラボ試験装置: RF 試験セットアップ用の信頼性の高いリファレンス アンテナ
よくある質問
Q: このアンテナをサポートしているデバイスは何ですか?
A: IPEX/IPX/U.FL コネクタを備えた 2.4GHz デバイス (ルーター、ドローン、IoT モジュール) と互換性があります。
Q: これは指向性ですか、それとも全指向性ですか?
A: 360° 水平カバー範囲の全方向性、180° Theta/330° Phi でのピークゲイン。
Q: T 字型はどのようにパフォーマンスを向上させますか?
A: 設計は放射パターン制御を最適化し、バランスの取れた上半球/下半球のカバレッジで 81.46% の効率を達成します。
Q: 実際のゲイン値はどれくらいですか?
A: 信頼性の高い信号投影のための測定されたピーク ゲイン ポジショニングで 2dBi の最小値を超えています。
Q:屋外で使用できますか?
A: 仕様には IP 定格は含まれていません。屋内/保護された屋外の設置に推奨されます。
Q: スティックアンテナではなくこれを選択する理由は何ですか?
A: T 構成は、無指向性のカバレッジを維持しながら、優れた指向性制御 (5.12dB の指向性) を提供します。
Q: どのようにインストールすればよいですか?
A：ネジ穴を利用して水平に取り付けてください（外形図参照）。コネクタがデバイスのポート (IPEX/IPX/U.FL) と一致していることを確認してください。
Q: 最も重要な効率指標は何ですか?
A: 総合効率 81.46% (ThetaPol 20.90% + PhiPol 60.56%) により、伝送中の電力損失を最小限に抑えます。
