GL17270D32
Asialeren
8517710000
50個
承認されました
10000個/日
| 数量： | |
|---|---|

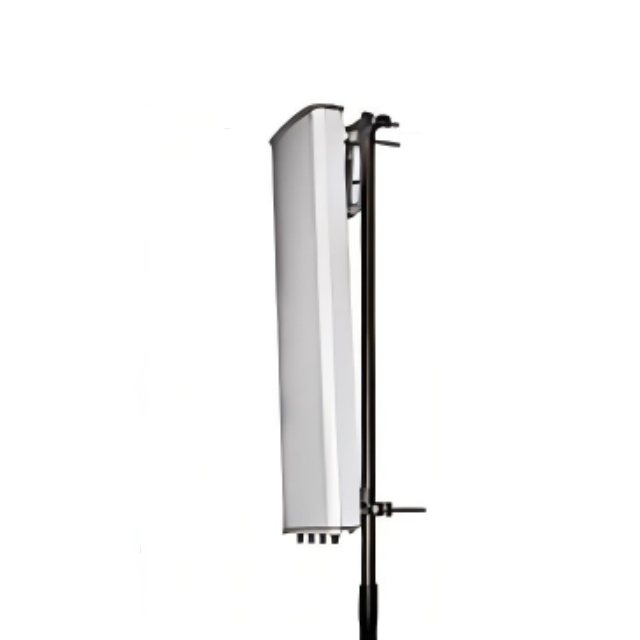

4ポートパネルアンテナ | ||
GL17270D32 | ||
電気仕様 | ||
周波数範囲-MHz | 2* 1710 - 2690MHz | |
得 | 20±dBi | |
VSWR | ≤1.5 | |
分極 | 2*±45° | |
水平ビーム幅 | 32±5° | |
垂直ビーム幅 | 8±2° | |
水平ビーム方向 | -30°、+30° | |
水平サイドローブの抑制 | ≥16dB | |
前後比-dB | ≧25dB | |
分離 | ≥28dB | |
相互変調 | ≤ - 107dBm@2 ×43dBm | |
入力インピーダンス-Ω | 50Ω | |
最大入力電力-W | 300W | |
入力コネクタの種類 | 4×4.3 - 10メス | |
雷保護 | DCアース | |
機械仕様 | ||
寸法 = 高さ/幅/奥行き | 1200×500×200mm | |
梱包サイズ | 1275×564×295mm | |
アンテナ重量 | 12.5±0.3kg | |
定格風速 | 36.9m/秒 | |
動作湿度 | 10-95% | |
レドームの色 | グレー | |
レドーム材質 | FRP | |
動作温度 | -30～65℃ | |
設置方法 | ポール取り付け | |
取り付け金具 | Φ35～Φ90mm | |
機械的傾斜 | 0～10° | |
製品紹介
①デュアルビームインテリジェントカバレッジ
-30°と+30°のビーム方向を持つ独自の水平デュアルビーム設計を採用し、隣接する 2 つのエリアを同時にカバーできるため、ネットワーク容量とカバレッジ効率が効果的に向上し、特に高密度のユーザー シナリオに適しています。
② 4ポート高絶縁設計
4 つの 4.3-10 メス ポートを装備し、ポート分離 ≥28dB により信号干渉を効果的に低減し、最大の MIMO パフォーマンスを確保し、データ伝送速度とネットワークの安定性を向上させます。
③精密ナロービーム技術
8°±2°の垂直ビーム幅と 32°±5°の水平ビーム幅の組み合わせにより、正確な信号集束が可能になり、上部サイドローブ抑制 ≥16dB および前後比 ≥25dB を達成し、隣接セルの干渉を大幅に低減します。
④高信頼性の構造設計
グレーのFRPレドームを採用し、耐候性、-30℃～65℃の動作温度、風速36.9m/sまでの耐久性を備え、さまざまな過酷な屋外環境に適しています。
⑤ 便利な設置と柔軟な調整
Φ35～Φ90mmのポール取り付けに対応し、ダウンチルト角度は0～10°まで機械的に調整可能です。サイズは1200×500×200mm、重量はわずか12.5kgで、素早く簡単に設置できます。
アプリケーションシナリオ
●スタジアムや大規模イベント：デュアルビーム設計によりスタンドとフィールドを同時にカバーし、大容量の通信サービスを提供します。
●都市部のホットスポット:商業地域や交通ハブなどの高密度シナリオでの容量オフロードに適しています。
●高速道路のカバレッジ：ナロービーム特性により、高速道路に沿った指向性カバレッジが可能になり、信号のクロストークが軽減されます。
●農村部の広いカバー範囲：高利得により長距離信号伝送が可能となり、デュアルビームにより2つの村をカバーできます。
●5Gネットワーク展開：2.6GHz周波数帯をサポートし、5G NR基地局の展開に適しています。
よくある質問
Q: このアンテナのユニークなビーム特性は何ですか?
A: 2 つのビームが -30° と +30° に向けられた水平デュアル ビーム設計により、2 つの隣接するエリアを同時にカバーでき、ネットワーク容量が増加します。
Q: アンテナはどのようなネットワーク規格をサポートしていますか?
A: 1710 ～ 2690MHz の周波数帯域をサポートし、4G LTE および 5G NR ネットワークと完全な互換性があります。
Q: コネクタの種類は何ですか?アダプターは必要ですか?
A: 4 つの 4.3-10 メス コネクタを使用します。デバイスのコネクタが一致しない場合は、適切なアダプターを使用する必要があります。
Q: アンテナの保護性能はどのようなものですか?
A: FRP レドームは優れた保護機能を備え、-30 °C ～ 65 °C の温度で動作し、風速 36.9 m/s に耐えることができるため、過酷な環境に適しています。
Q: 設置時に注意すべき点は何ですか?
A：Φ35～Φ90mmのポール取付に対応しています。しっかりと取り付けられていることを確認してください。機械式ダウンチルト角度は 0 ～ 10° で調整可能です。
Q: 避雷機能はありますか?
A: 落雷保護のための DC 接地をサポートし、屋外での使用の安全性を高めます。
