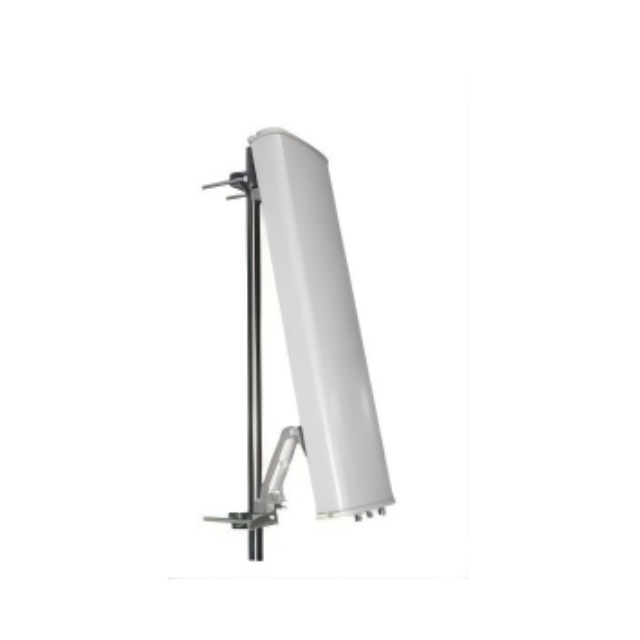

GL1215G12
Asialeren
8517710000
10個
承認されました
10000個/日
| 数量： | |
|---|---|
電気仕様 | ||
周波数範囲 | 1180-1280 | 1560-1620 |
ゲイン (dBi) | 11±1 | 12±1 |
VSWR | ≤1.5 | |
前後比 - dB | ≥23 | |
分極 | 垂直 | |
水平ビーム幅(°) | 65±8 | |
垂直ビーム幅 (°) | 32±5/32±5 | |
最大入力電力(W) | 100 | |
インピーダンス (Ω) | 50 | |
雷保護 | DCアース | |
メカニカル インデックス | ||
寸法(mm) | 750*160*80mm | |
入力コネクタの種類 | 2*N-女性 | |
レドーム材質 | UPVC | |
アンテナ重量-KGS | 2.5 | |
使用シナリオ | 屋外 | |
使用温度(℃) | -40～+85 | |
湿度範囲(%) | 5~95 | |
製品紹介
デュアルバンド高性能 – 最適化されたゲイン (11±1 dBi および 12±1 dBi) で 1180 ～ 1280 MHz および 1560 ～ 1620 MHz をカバーし、ナビゲーションおよび通信基地局に最適です。
広範囲かつ指向性のあるカバレッジ – 65±8°の水平ビーム幅と 32±5°の垂直ビーム幅を特徴とし、広範囲かつ正確な上向き信号投影を提供します。
堅牢かつ耐候性のビルド – UPVC レドームを備えた屋外使用向けに設計されており、極端な温度 (-40 °C ～ +85 °C) および湿度 (5 ～ 95%) で動作します。
ハイパワー & 安全な接続 - 最大 100W の入力電力をサポートし、N メス コネクタ x 2 を備え、安全のための DC 接地雷保護機能を備えています。
カスタマイズ可能な設計 – コネクタのタイプ、周波数、サイズ、ゲイン、取り付けに柔軟性を提供し、さまざまなアプリケーションのニーズに対応します。
アプリケーションシナリオ
地上のナビゲーションおよび通信基地局 (GPS、GLONASS など)
飛行場と航空通信インフラ
固定屋外テレメトリーおよびデータリンクステーション
上向きの信号フォーカスを必要とする監視および検出システム
軍事、航空、研究施設へのカスタム導入
よくある質問
Q: このアンテナはどの周波数帯域をサポートしていますか?
A: 1180 ～ 1280 MHz (1.2G 帯域) および 1560 ～ 1620 MHz (1.5G 帯域) をサポートします。
Q: アンテナのビーム幅はどれくらいですか?
A: 水平ビーム幅はバンドごとに 65±8°、垂直ビーム幅は 32±5°です。
Q: 雷に対する保護は含まれていますか?
A: はい、DC 接地雷保護機能を備えています。
Q: どのようなコネクタが使用されていますか?
A: 2× N メス コネクタが付属しています。
Q: このアンテナはカスタマイズできますか?
A: はい、コネクタのタイプ、周波数、サイズ、ゲイン、取り付けはご要望に応じてカスタマイズできます。
Q: 使用温度範囲はどれくらいですか?
A: -40°C ～ +85°C で動作し、過酷な屋外環境に適しています。
