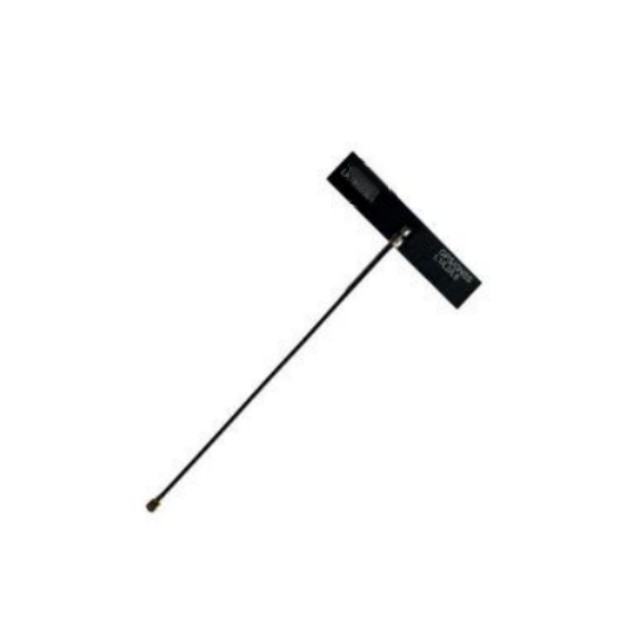

部品 番号 | GL185 | ||
周波数(MHz) | 1176±10 | 1227±10 | 1559-1610 |
S11 (リターン ロス) (dB) | < -8.0 | < -9.0 | < -10.0 |
VSWR | < 2.4 | < 2.1 | < 2.0 |
平均 効率 | > 47% | > 58% | > 50% |
ピークゲイン (dBi) | -0.7 | 1.0 | 1.2 |
分極 | リニア | ||
放射 パターン | 全方向性 | ||
アンテナの種類 | ダイポール | ||
インピーダンス | 50 Ω | ||
RFコネクタのタイプ | 互換性のあるMHF 1プラグ | ||
ケーブル 直径 | Ø1.13mm | ||
定格 電力 | 5ワット | ||
動作温度 | -40℃～+85℃ | ||
保管温度 | -40℃～+85℃ | ||
製品紹介
1. フルバンド高精度測位対応
GPS L1/L2/L5、GALILEO E1/E5、GLONASS L1/L5、BeiDou B1/B2 を含む複数の衛星ナビゲーション システムを完全にサポートし、世界中で高速かつ正確な測位を保証し、特に非常に高い精度が要求される専門分野に適しています。
2. 統合が容易なフレキシブルな回路基板設計
厚さわずか0.1mmの極薄FPC素材を採用しているため、柔軟性に優れ、さまざまな曲面や凹凸構造にも容易にフィットし、小型機器への組み込み利便性が大幅に向上します。
3. 環境要因に左右されない安定した性能
独自のバランスダイポール設計により、そのパフォーマンスがグランドプレーンのサイズやケーブル長の変化による影響を受けず、異なる設置環境でも一貫した効率（平均効率>47%）と放射モードを維持します。
4. 全方向性放射と低利得、認証に優しい
全方向性放射モードを提供し、信号受信時に指向性不感帯をなくします。同時に、最適化された低ゲイン特性により、デバイスは無線型式承認認証に簡単に合格できるようになり、製品の発売時間が短縮されます。
5. 包括的な構成およびカスタマイズサービス
さまざまなケーブル長 (100mm ～ 250mm) および MHF1/MHF-4L 互換コネクタ オプションを提供し、さまざまなアプリケーション シナリオの特定の設置要件を満たすようにカスタマイズできます。
アプリケーションシナリオ
* 車両および資産トラッカー: ポータブル追跡デバイスに組み込まれ、物流および輸送業界に継続的な位置データを提供します。
※ 精密農業機械：農業用ドローンや自動トラクターに搭載され、農地を精密に管理・運用する装置。
* アウトドア ナビゲーションおよびハンドヘルド デバイス: ハンドヘルド GPS ナビゲーター、トランシーバーなどに使用され、屋外アクティビティに信頼性の高い方向案内を提供します。
* 海上およびドローン衛星通信: 衛星通信モジュールの一部として、船舶またはドローンに安定した衛星信号受信を提供します。
* 産業グレードの監視システム: セキュリティ監視装置に統合され、装置自体の正確な位置情報を確保します。
よくある質問
Q: このアンテナはどの GNSS システムをサポートしていますか?
A: GPS (L1、L2、L5)、GALILEO (E1、E5)、GLONASS (L1、L5)、BEIDOU (B1、B2) を含むすべての主要なシステムをサポートしています。
Q: アンテナは柔軟性があり、取り付けは簡単ですか?
A: はい、これはフレキシブル プリント回路アンテナで、厚さはわずか 0.1 mm で、簡単に統合できるように曲げてほとんどの表面に接着できます。
Q: このアンテナの標準的な効率はどれくらいですか?
A: 平均効率は動作帯域 (1166 ～ 1610 MHz) 全体で 47% を超え、一部の帯域では 58% 以上を達成しています。
Q: どのようなコネクタが利用可能ですか?
A: 標準 RF インターフェイスに適した、互換性のある MHF1 または MHF-4L プラグ コネクタで利用できます。
Q: カスタムのケーブル長をリクエストできますか?
A: はい、Leankon ではケーブルの長さ、色、コネクタの種類のカスタマイズを提供しています。詳細については Info@leankon.com までお問い合わせください。
Q: アンテナは金属表面の近くでどのように動作しますか?
A: 最適なパフォーマンスを得るには、大きな金属構造物から推奨距離を維持してください (例: ガイドに従って >5mm ～ 30mm)。
Q: 使用温度範囲はどれくらいですか?
A: -40℃ ～ +85℃の温度で確実に動作し、過酷な環境に適しています。
