GL061606000
Asialeren
8517710000
100PC
受け入れられました
1000PC/日
| 数量： | |
|---|---|
アイテムに関する | 索引 |
周波数範囲 | 1610±1.023MHz( アンテナ筐体および良好な |
帯域幅(10dB リターンロス) | 10MHz（代表値） |
得 | Zenith で 3.0 dBic |
- 10°仰角で 2 dBic | |
分極 | RHCP |
軸比 | 3.0dB（代表値） |
| Dimensions | 20X6X7mm |
| 重さ | 9±0.5g |
| ケーブル | RG1.13またはRG1.37 |
| コネクタ | UFL |
| 労働環境 | -40 +85℃まで |
保管温度 | -40～+90℃ |
製品紹介
1.超小型設計
わずか 20 × 6 × 7 mm/9 g のこれは、業界最小の GPS アンテナの 1 つであり、ポータブル デバイスやウェアラブルに完全に統合されています。
2. 軍用レベルの環境適応性
-40°C ～ 85°C (保管時 -40°C ～ 90°C) の広い動作温度範囲、95% の相対湿度でも安定した動作を実現し、極地、砂漠、海上輸送などの過酷な環境にも適応します。
3. 低騒音・高精度位置決め
L1 帯域 (1610 ± 1.023 MHz) に最適化され、3dBIC 高ゲインと 3dB 軸比により、弱い信号領域での測位精度が大幅に向上します。
4. 超低電力アーキテクチャ
1μWの入力電力要件と低電圧設計により、IoTデバイスのバッテリ寿命が50%以上延長されます。
5. プラグアンドプレイの互換性
標準の UFL コネクタと RG1.13/RG1.37 同軸ケーブルのサポートを備え、主流の GPS モジュールにすぐに適応します。
アプリケーションシナリオ
✅ 物流トラッカー: 配送ラベルが埋め込まれた超薄型デザインで、-40°C の温度でも完全なコールド チェーン追跡を提供します。

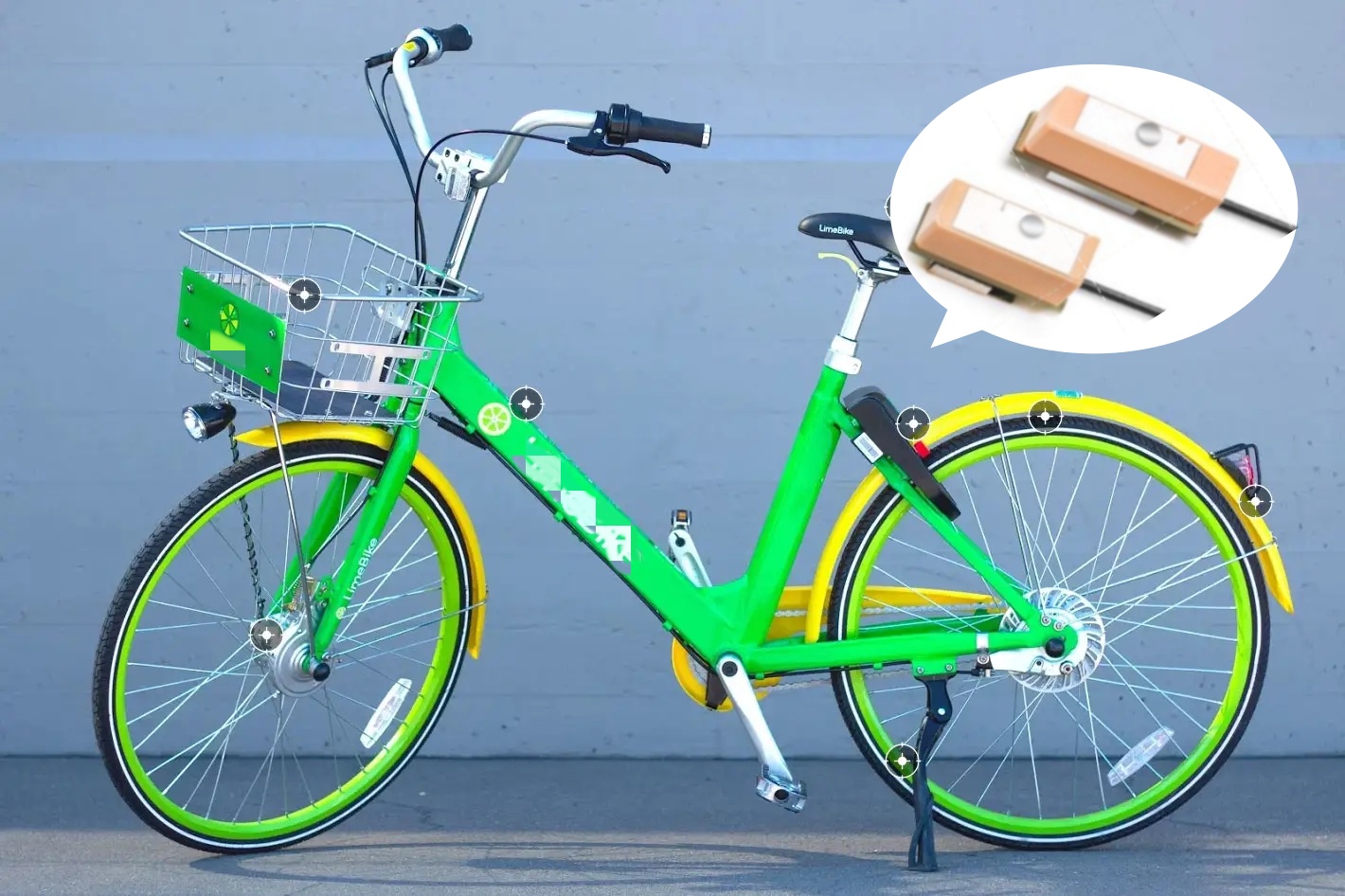

✅ 共有バイクコンソール: 防振構造によりでこぼこ道にも対応し、10° の低い仰角で信号を捕捉します。
✅ ウェアラブル救急器具: 9g と軽量で、95% の湿度に耐え、屋外の安全性を確保します。
✅ スマート農業ターミナル: 農地の粉塵の多い環境に適応する防塵設計。
✅ ドローンナビゲーションモジュール: 3dBic 高ゲインにより、複雑な空域での信号の安定性が向上します。
よくある質問
Q: Galileo/GLONASS はサポートされていますか?
A: GPS L1 帯域 (1610MHz) に最適化されています。マルチモードのサポートは示されていないため、GPS のみのシナリオに推奨されます。
Q: RG1.13 ケーブルと RG1.37 ケーブルのどちらを選択すればよいですか?
A: RG1.13はより薄く（Ø1.13mm）、コンパクトなスペースに適しています。 RG1.37 (Ø1.37mm) は、損失が <0.3dB/m で、より優れた曲げ耐性を提供します。
Q: 3dB 軸ゲインは位置決めにどのような影響を与えますか?
A: 円偏波信号の純度を確保し、マルチパス干渉を低減し、複雑な都市環境において位置オフセットを 40% 低減します。
Q: 接地は必要ですか?
A: はい、30mm² 以上の接地用銅箔を推奨します。
Q: セラミックアンテナを直接置き換えることはできますか?
A：はい！ UFL インターフェイスは主流のモジュールと互換性がありますが、そのサイズ (20mm) が 25×25mm のセラミック アンテナよりも小さいことに注意してください。
Q: 10° の仰角ゲイン -2dBic は車両のナビゲーションに影響しますか?
A: これは高性能のインジケーター (業界平均 <-3dBic) であり、高架道路や渓谷などの低仰角シナリオでも安定した測位が実現されます。
アイテム | 索引 |
周波数範囲 | 1610±1.023MHz |
得 | 3Vで最小16dB |
雑音指数 | 3Vで0.9dB |
電圧 | DC=3.0±0.5V |
現在 | DC = 12mA @ 3V |
アイテムに関する | 索引 |
周波数範囲 | 1610±1.023MHz( アンテナ筐体および良好な |
帯域幅(10dB リターンロス) | 10MHz（代表値） |
得 | Zenith で 3.0 dBic |
- 10°仰角で 2 dBic | |
分極 | RHCP |
軸比 | 3.0dB（代表値） |
| Dimensions | 20X6X7mm |
| 重さ | 9±0.5g |
| ケーブル | RG1.13またはRG1.37 |
| コネクタ | UFL |
| 労働環境 | -40 +85℃まで |
保管温度 | -40～+90℃ |
製品紹介
1.超小型設計
わずか 20 × 6 × 7 mm/9 g のこれは、業界最小の GPS アンテナの 1 つであり、ポータブル デバイスやウェアラブルに完全に統合されています。
2. 軍用レベルの環境適応性
-40°C ～ 85°C (保管時 -40°C ～ 90°C) の広い動作温度範囲、95% の相対湿度でも安定した動作を実現し、極地、砂漠、海上輸送などの過酷な環境にも適応します。
3. 低騒音・高精度位置決め
L1 帯域 (1610 ± 1.023 MHz) に最適化され、3dBIC 高ゲインと 3dB 軸比により、弱い信号領域での測位精度が大幅に向上します。
4. 超低電力アーキテクチャ
1μWの入力電力要件と低電圧設計により、IoTデバイスのバッテリ寿命が50%以上延長されます。
5. プラグアンドプレイの互換性
標準の UFL コネクタと RG1.13/RG1.37 同軸ケーブルのサポートを備え、主流の GPS モジュールにすぐに適応します。
アプリケーションシナリオ
✅ 物流トラッカー: 配送ラベルが埋め込まれた超薄型デザインで、-40°C の温度でも完全なコールド チェーン追跡を提供します。
✅ 共有バイクコンソール: 防振構造によりでこぼこ道にも対応し、10° の低い仰角で信号を捕捉します。
✅ ウェアラブル救急器具: 9g と軽量で、95% の湿度に耐え、屋外の安全性を確保します。
✅ スマート農業ターミナル: 農地の粉塵の多い環境に適応する防塵設計。
✅ ドローンナビゲーションモジュール: 3dBic 高ゲインにより、複雑な空域での信号の安定性が向上します。
よくある質問
Q: Galileo/GLONASS はサポートされていますか?
A: GPS L1 帯域 (1610MHz) に最適化されています。マルチモードのサポートは示されていないため、GPS のみのシナリオに推奨されます。
Q: RG1.13 ケーブルと RG1.37 ケーブルのどちらを選択すればよいですか?
A: RG1.13はより薄く（Ø1.13mm）、コンパクトなスペースに適しています。 RG1.37 (Ø1.37mm) は、損失が <0.3dB/m で、より優れた曲げ耐性を提供します。
Q: 3dB 軸ゲインは位置決めにどのような影響を与えますか?
A: 円偏波信号の純度を確保し、マルチパス干渉を低減し、複雑な都市環境において位置オフセットを 40% 低減します。
Q: 接地は必要ですか?
A: はい、30mm² 以上の接地用銅箔を推奨します。
Q: セラミックアンテナを直接置き換えることはできますか?
A：はい！ UFL インターフェイスは主流のモジュールと互換性がありますが、そのサイズ (20mm) が 25×25mm のセラミック アンテナよりも小さいことに注意してください。
Q: 10° の仰角ゲイン -2dBic は車両のナビゲーションに影響しますか?
A: これは高性能のインジケーター (業界平均 <-3dBic) であり、高架道路や渓谷などの低仰角シナリオでも安定した測位が実現されます。
アイテム | 索引 |
周波数範囲 | 1610±1.023MHz |
得 | 3Vで最小16dB |
雑音指数 | 3Vで0.9dB |
電圧 | DC=3.0±0.5V |
現在 | DC = 12mA @ 3V |
アース
