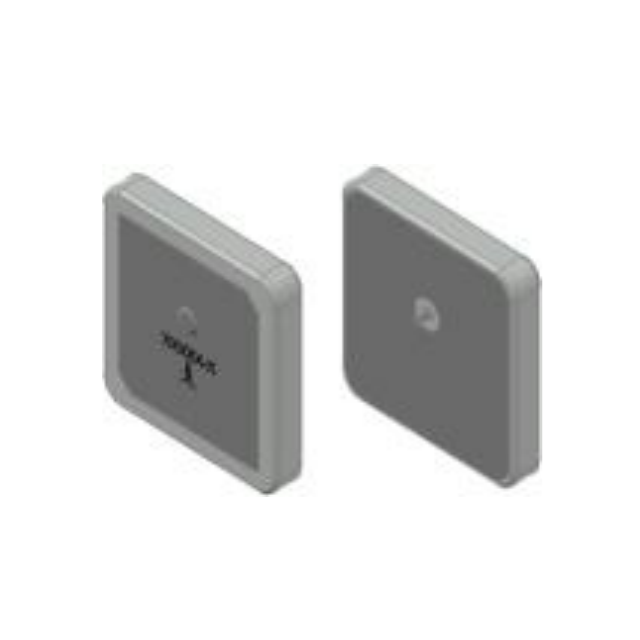

GL2450S25
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
性能特性
中心周波数 | 2450±5.0MHz |
リターンロス @ F0 | ≧15dB |
帯域幅 @ 10dB リターンロス | - |
分極 | RHCP |
ゲイン@ゼニス | - |
グランドプレーン | Φ54mm |
インピーダンス | 50Ω |
周波数温度係数 | ±20ppm/℃ |
動作温度範囲 | -40～+85℃ |
類似製品間の違い
部品番号 | GL2450V3 | GL2450S25 | GL2450R25 |
周波数-Mhz | 2450±3.0 | 2450±5.0 | 2450±3.0 |
ゲイン dBi | 5 | 0 | 5 |
アンテナ寸法-mm | 25*25*4 | 25*25*4 | 25*25*4 |

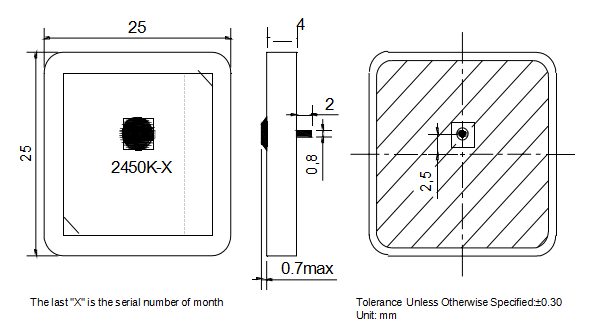

メカニカルドーリング

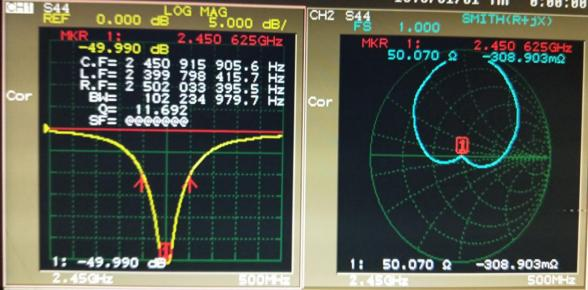

特性
製品紹介
堅牢なシグナルインテグリティ
2450MHz で 15dB 以上のリターンロスを達成し、信号の反射を最小限に抑えて、IoT および産業システムにおける信頼性の高いデータ伝送を実現します。
コンパクト&省スペース設計
ピンタイプ構造とΦ54mmグランドプレーン互換により、ウェアラブルやセンサーなどの小型デバイスにシームレスに統合できます。
極端な温度耐性
-40°C ～ +85°C で完璧に動作し、太陽光発電の屋外システムや工場オートメーションに最適です。
安定性を高める RHCP 偏波
右旋円偏波は、密集した都市環境や工業環境におけるマルチパス干渉を軽減します。
カスタマイズの柔軟性
特定のプロジェクトのニーズに合わせて、周波数、偏波 (LHCP など)、または機械的寸法を調整します。
アプリケーションシナリオ
スマート ホーム ハブ: Wi-Fi/Bluetooth 対応デバイスの接続を強化します。
産業用センサー: 高騒音の工場設定でも信頼性を確保します。
医療モニタリング: ワイヤレス患者デバイスの安定した信号を維持します。
農業 IoT: 土壌水分センサーは厳しい天候にも耐えます。
ドローン通信: 航空テレメトリで一貫したパフォーマンスを実現します。
よくある質問
Q:このアンテナはどの周波数範囲をカバーしますか?
A: 2450±5.0MHz で動作し、2.4GHz ISM 帯域アプリケーションに最適化されています。
Q:屋外設置にも適していますか?
A: はい、その広い温度範囲は極端な環境での展開をサポートします。
Q:偏波を LHCP にカスタマイズできますか?
A: もちろんです。カスタム偏波要件については、お問い合わせください。
Q:推奨されるグランドプレーンのサイズはどれくらいですか?
A: Φ54mm グランドプレーンにより最適なパフォーマンスが保証されます。
Q:リターンロスの仕様は何ですか?
A: 中心周波数で ≥15dB、信号損失を最小限に抑えます。
Q:テスト用のサンプルはありますか?
A: はい、サンプルは当社の営業チームを通じてリクエストできます。
Q:温度係数は性能にどのような影響を与えますか?
A: ±20ppm/°C の係数により、温度変動全体にわたる周波数の安定性が保証されます。
Q:外部コネクタは必要ですか?
A: いいえ。ピンタイプの設計により、PCB への直接はんだ付けが可能になり、統合が簡素化されます。
