GL1575S18T2
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
1. 電気仕様
いいえ。 | 部品番号 | 外形寸法 | グランドプレーン |
1-1 | GL1575S18T2 | 18*18*2mm | お客様からのPCB基板に |
1-2 | 中心周波数 | 1575.42-1610 | |
1-3 | 帯域幅 | 34.58MHz | |
1-4 | インピーダンス | 50Ω | |
1-5 | ゲイン@ゼニス | 1.5dBi（代表値） | |
1-6 | 周波数温度係数 | 0±10ppm/℃ | |
1-7 | リターンロス@fo | 20dB以上 | |
1-8 | VSRW | 最大1.5 | |
1-9 | 軸比@fo | 最大5.0dB | |
2. 構造と材質
いいえ。 | 説明 | 構造と材質 |
2-1 | アンテナ基板 | 誘電体セラミックス |
2-2 | ピン | 銅 |
2-3 | Electrode | 銀メッキ |
2-4 | 地上基地 | 銀メッキ |

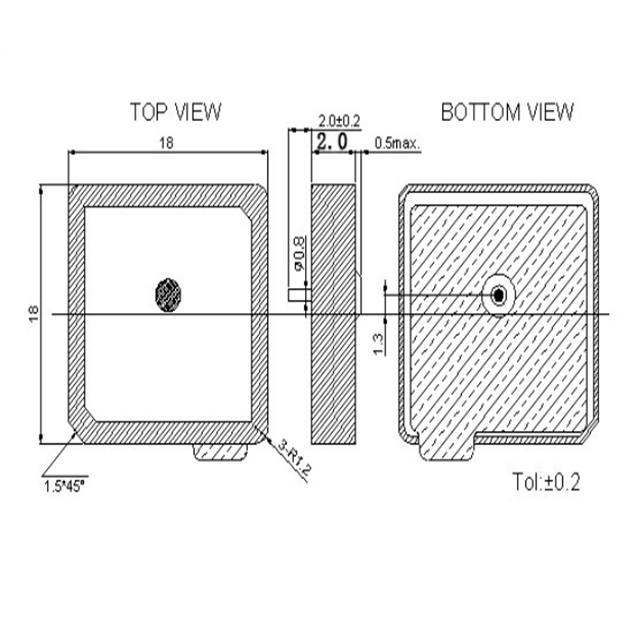

3.外形寸法
4.環境仕様
標準状態：温度範囲：25±3℃
相対湿度範囲: 55~75%RH
動作温度範囲:-40℃~+85℃
保存温度範囲：-40℃～+100℃
4.1 高温耐久性
デバイスは 85±5℃の温度にさらされた後、表 1 の仕様を満たす必要があります。
常温で24±2時間、回復時間1～2時間。
4.2 低温耐久性
デバイスは、温度にさらされた後も表 1 の仕様を満たす必要があります。
-40℃±5℃で24±2時間、常温で1～2時間の回復時間。
4.3 防湿性
デバイスは 40±2 の温度にさらされた後、表 1 の仕様を満たす必要があります。
℃、相対湿度90～95%RH下で96時間、回復時間1～2時間
通常の状態。
4.4 耐振動性
デバイスは、10 から 10 の振動を加えた後、表 1 の仕様を満たさなければなりません。
55Hz、振幅1.5mm、X、Y、Z方向各2時間。
4.5 落下衝撃
装置は堅い木の上に落とした後、表 1 の仕様を満たす必要があります。
デバイスの 3 次元の各面を 3 回、高さ 30cm からボードを持ち上げます。
4.6 温度サイクル試験
デバイスは、低温にさらされた後も表 1 の仕様を満たす必要があります。
温度-25℃、高温+85℃ 30±2分を各5サイクル、1～2
常温での回復時間は数時間です。
アプリケーションシナリオ

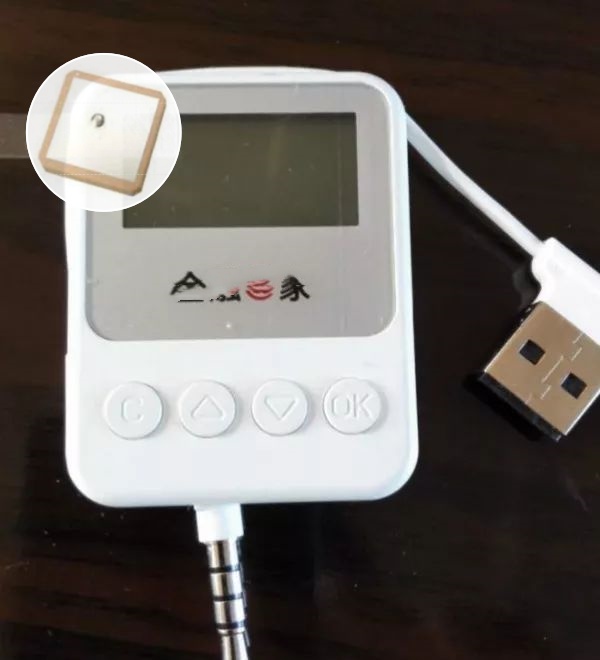

Financial Security USB シールド: 厚さ 2 mm、一体型銀行カード、国境を越えた支払いのためのリアルタイムの位置確認
軍用 UAV 弾薬庫: 30cm の落下耐性、耐振動ミサイルパイロンでの正確な位置決め
産業用センサータグ: 100°C の保管温度耐性、製鋼高炉周辺への導入に適しています
海洋ブイモニタリング: 9 5% RH 防湿認証、海水腐食に強い銀電極
原子力発電所ロボット: 0±10ppm の超安定周波数、強い放射線領域でのゼロドリフト位置決め
よくある質問
Q：サンプルは1つだけもらえますか？
A:はい、サンプルは入手可能です。
Q:納期はどれくらいですか?
A: サンプルの場合は 3 ～ 5 営業日、5,000 未満の数量の場合は 10 ～ 15 営業日です。
Q: GL1575S18T GPS セラミック アンテナの主な特徴は何ですか?
A: GL1575S18T GPS セラミック アンテナは、高性能 GPS ナビゲーション向けに設計されています。誘電体セラミック基板を使用したアクティブ設計を採用しており、信頼性の高い信号受信を保証します。アンテナには銅ピンを採用し、耐久性と導電性を高めています。さらに、0±10 ppm/℃の周波数温度係数を誇り、さまざまな温度にわたって安定した性能を保証します。このアンテナは、正確で堅牢な GPS 機能を必要とするアプリケーションに最適です。
Q: GL1575S18T アンテナは標準の GPS アンテナとどう違うのですか?
A: GL1575S18T GPS セラミック アンテナは、アクティブなデザインと優れた素材により、標準の GPS アンテナより際立っています。誘電体セラミックの使用により優れた信号整合性が実現され、銅ピンにより動作の信頼性が向上します。さらに、正確な周波数温度係数により一貫したパフォーマンスが保証され、プロのナビゲーション システムにとって最高の選択肢となっています。 GL1575S18T は、自動車用途でもロボット工学でも、従来のアンテナよりも優れた性能を発揮するように設計されています。
Q: GL1575S18T アンテナは屋外アプリケーションで使用できますか?
A: もちろんです！ GL1575S18T GPS セラミック アンテナは、屋内と屋外の両方の用途向けに特別に設計されています。堅牢な構造と効果的な信号受信機能により、過酷な環境条件での使用に最適です。車のナビゲーション システム、ドローン、その他の屋外機器に組み込む場合でも、このアンテナは信頼性の高い GPS パフォーマンスを提供すると信頼できます。
Q4: GL1575S18T アンテナについては、どのような設置上の考慮事項に留意する必要がありますか?
A: GL1575S18T GPS セラミック アンテナを取り付ける場合は、信号受信を最大化するために障害物が最小限の場所に取り付けることが重要です。アンテナが GPS 信号に干渉する可能性のある金属表面やその他の電子機器から離れた場所に配置されていることを確認してください。さらに、最適なパフォーマンスを確保するために、電源と接続に関するメーカーのガイドラインに従ってください。適切に設置すると、優れた GPS 精度と信頼性が期待できます。
Q5: GL1575S18T アンテナはすべての GPS システムと互換性がありますか?
A: GL1575S18T GPS セラミック アンテナは、L1 帯域内で動作するほとんどの GPS システムと互換性があります。自動車ナビゲーション、ハンドヘルド GPS ユニット、さまざまなテレマティクス ソリューションなど、幅広いデバイスやアプリケーションで効果的に使用できます。ただし、最適な互換性とパフォーマンスを確保するために、GPS デバイスの仕様を確認することをお勧めします。
Q: GPS セラミック アンテナ GL1575S18T2 の梱包重量はどれくらいですか?
A：1箱に100個の製品が入ったサイズは12×20×10cm、重量は約1.1KGです。 1箱に1500個の製品が入ったサイズは39×62×20cm、重量は約16.4KGです。
