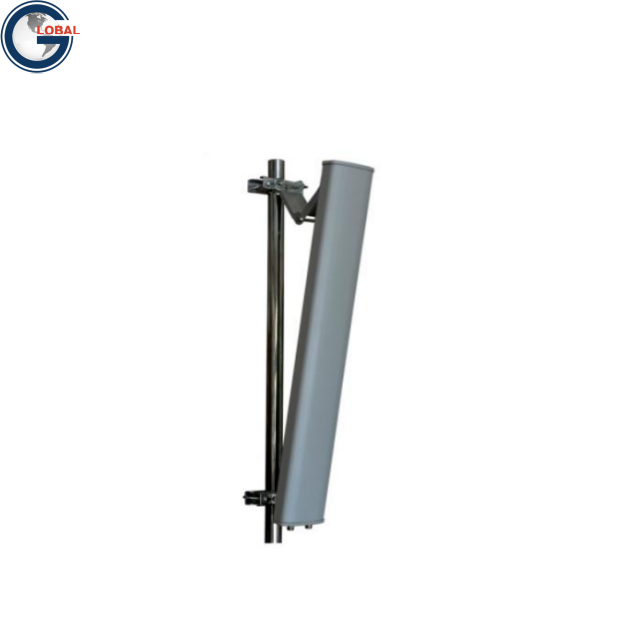

GL-DY2327S6517
Asialeren
8517710000
50個
受け入れられました
10000個/日
| 数量： | |
|---|---|
電気仕様 | |
周波数範囲 -MHz | 2300-2700 |
分極 | ±45° |
VSWR | ≤1.5 |
ゲイン dBi | 17 |
水平ビーム幅 | 65° |
垂直ビーム幅 | 7.5° |
前後比-dB | ≥25 |
ポート間のアイソレーション - dB | ≥28 |
入力インピーダンス-Ω | 50 |
最大入力電力-W | 100 |
雷保護 | DCアース |
機械仕様 | |
入力コネクタの種類 | 2xN-K |
コネクタの場所 | 底 |
寸法 -mm | 950×128×56 |
梱包サイズ -mm | 1050×230×160 |
アンテナ重量 - kg | 3.2 |
レドーム材質 | UPVC |
レドームの色 | グレー |
機械的傾斜 | 0～12° |
動作温度 | -40℃～+65℃ |
定格風速 - m/s | 60 |
取付金具 -mm | ￠35～￠75 |
差別化比較
| 比較寸法 | GL-DY2327S6517 | GL-DY7027S6512 |
| 周波数範囲 | 2300～2700MHz | 698～960MHz、1710～2700MHz |
| 得 | 17dbi | 10-12dbi |
| 寸法(mm) | 950×128×56 | 700×325×145 |
| アンテナ重量 (kg) | 3.2 | 7.5 |
製品紹介
●広い周波数範囲と高ゲイン：17dBiゲインで2300～2700MHzで動作し、4G/LTEシステムとセクターカバレッジに最適です。
●堅牢なパフォーマンス: 低い VSWR (≤1.5)、高いポート分離 (28dB)、および安定した信号伝送のための前後比 (25dB) を備えています。
●耐久性のある構造：UPVC レドーム、DC 雷保護、コンパクト設計 (950x128x56mm) により、過酷な環境 (-40°C ～ +65°C) での信頼性を確保します。
●簡単な取り付け: 底部取り付けの 2xN-K コネクタ、機械式傾斜調整 (0 ～ 12°)、c35 ～ c75mm 取り付けハードウェアとの互換性。
●ハイパワーハンドリング：最大100Wの入力電力をサポートし、屋外耐久性のため60m/sの風速に耐えます。
アプリケーションシナリオ

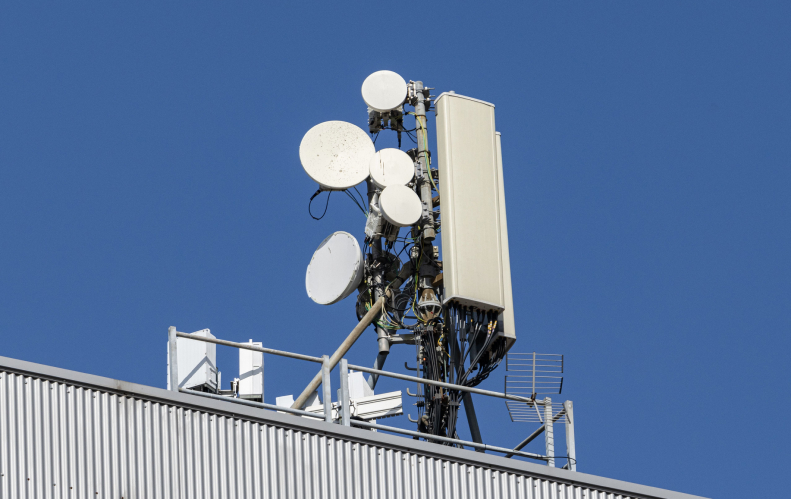

5G/NR 基地局の導入: n41/n258 周波数帯域と互換性があり、人口密集した都市部のセクター固有のカバレッジに適しています。
FWA 固定ワイヤレス アクセス: 端末受信アンテナとして機能し、高指向性接続を提供します。
インダストリアル IoT ハブ: 工場や鉱山地域のリモート機器のデータ バックホール。
風力発電/電力 SCADA システム: 耐低温性と耐雷設計がエネルギー インフラストラクチャに適応します。
よくある質問
Q: 5G ネットワークをサポートしていますか?
A: 2300 ～ 2700MHz の周波数帯域 (n41/n258 などの 5G 帯域を含む) と互換性があり、5G RRU 機器と使用する必要があります。
Q: 接地は必要ですか?
A: 必須です！ DC 接地および避雷設計では、独立した接地システム (接地抵抗 ≤ 5Ω) への接続が必要です。
Q: 入力コネクタの種類は?
A: 2 つの NK メス コネクタ (ボトムアウト) が標準です。 LMR-400仕様以上の給電ケーブルが必要です。
Q: 取り付けキットは付属していますか?
A：Ø35～75mmの円柱ポールに対応します（別途取付金具キット 型式：MT-HK75が必要です）。
Q: アンテナの重量と寸法はどれくらいですか?
A：950×128×56mm / 3.2kg、出荷時の梱包寸法：1050×230×160mm。
Q: VSWR ≤ 1.5 とは何を意味しますか?
A: 電圧定在波比 ≤ 1.5 は、アンテナとフィーダ (50Ω) 間のインピーダンス整合が優れており、エネルギー反射損失が 4% 未満であることを示します。
